キャベルの故障検出器
>

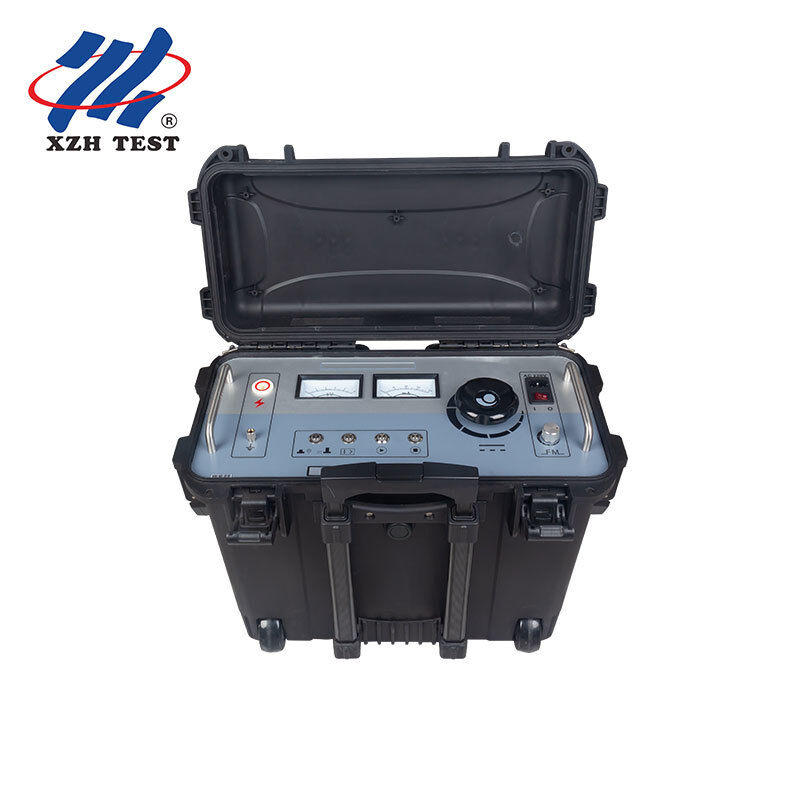

10kVのケーブル外蓋の欠陥点検器 クランプ 電流ケーブル欠陥検出器 XHHD523L

10kVのケーブル外蓋の欠陥点検器 クランプ 電流ケーブル欠陥検出器 XHHD523L

製品詳細:
起源の場所: xi'an
ブランド名: XZH TEST
証明: ISO CE
モデル番号: XHHD523L
詳細情報
起源の場所:
xi'an
ブランド名:
XZH TEST
証明:
ISO CE
モデル番号:
XHHD523L
ハイライト:

High Light

ハイライト:

10kVのケーブル外部のシート障害検出器

,

クランプ電流ケーブルの欠陥指針

,

ステップ・ボルト・シート・フォールト・ロケータ

Trading Information
最小注文数量:
1台
価格:
交渉可能
パッケージの詳細:
木製のパッケージ
受渡し時間:
5~8営業日
支払条件:
T/T
供給の能力:
3000台/年
製品の説明
XHHG523L ケーブル外被故障探傷器 概要

高電圧ケーブル外被故障探傷器の出力電圧は10kV以下で、中国国家標準GB50150-2006のケーブル外被耐電圧試験要件を完全に満たしています。クロスボンディングシステムに適したケーブル外被の受入試験および予防試験、ならびにケーブル外被の故障探傷に適しています。10kV~500kV単心および三心高電圧・超高電圧ケーブルの外被接地故障および過大な漏洩電流などの隠れた危険を迅速かつ正確に特定し、HDPEおよびPVCケーブル外被に対して5kV~10kV、1分間のDC耐電圧試験も実施できます。10kV~500kV単心および三心高電圧・超高電圧ケーブル運用部門、超高電圧ケーブルエンジニアリング会社、電力伝送・変電エンジニアリング会社のケーブル設備保守に不可欠な専用機器です。

対象者

XHHG523Lは、ケーブル外被作業の現場でのピンポイント探傷および耐電圧段階を対象としています。おおよその故障区間が判明した後、正確な被覆故障箇所を特定し、現場で被覆DC耐電圧試験を実施するために使用されます。10kV~500kV高電圧・超高電圧ケーブルを直接取り扱うフィールドケーブルサービスおよび保守チーム、被覆受入および予防試験を実施する超高電圧ケーブルエンジニアリング会社、電力伝送・変電エンジニアリング会社、ならびに高電圧ケーブル被覆を保守するケーブル資産所有者、産業用、鉄道用、地下鉄用、変電所用ユーザー向けに設計されています。直接埋設用途(ステップ電圧法)およびトンネル敷設用途(電流法)の両方で使用され、HDPEおよびPVC被覆に対する5kV~10kV、1分間のDC被覆耐電圧試験にも使用されます。同カテゴリーの他の機器が被覆故障範囲測定と耐電圧試験を組み合わせて行うのとは異なり、このデバイスは専用のポータブル探傷器です。ブリッジ範囲測定セクションはなく、代わりに現場での被覆接地故障のピンポイント探傷と被覆耐電圧試験の実行に焦点を当てています。

製品の特徴
過電流、過電圧、過熱の自動保護。
ゼロ位置起動保護により、安全性と信頼性が向上。
独自の自己放電設計:高電圧出力が遮断されると、その高電圧はゼロになります。
電流および電圧用のデュアルポインターメーター、直感的で明確。
ローカライゼーションモードと耐電圧モード間のワンキー切り替え、迅速かつ便利。
テスト範囲にブラインドエリアはありません。
受信機の感度は調整可能で、ローカライゼーションがより便利になります。
過電流保護スイッチ、耐電圧モードとローカライゼーションモードの両方での使用に便利。
技術仕様
項目 仕様
入力電圧 AC 220V (±10%)、50Hz (±2Hz)
出力電圧 0~10kV(矩形波)、調整可能
出力電流 0~200mA
出力容量 2kVA
周波数調整 最小:0.2Hz、最大:5Hz(範囲調整可能)
動作原理

ローカライゼーション機能:AC 220V主電源を全波整流し、優れた変換を実現し、識別に必要な高電力特殊信号に変換します。この信号は、接続ラインを介してローカライズするケーブルに印加され、「ステップ電圧法」または「電流法」を使用してケーブルの故障を正確に特定できます。

ステップ電圧法:埋設ケーブルに接地故障がある場合、電位差法を使用して故障点を特定できます。テスト電圧を、故障したケーブルのテストポイントと地面の間に印加し、ケーブルが地面に入るポイントと同心円状の分布電場を形成します。この電場では、同じ半径のどの点の間にも電位差はありませんが、異なる半径の2点の間には電位差があります。2点間の間隔が固定されている場合、2点が中心に近いほど電位差は強くなります。2点AとBを中心に向かって徐々に移動させると、故障点がAとBのちょうど中間にあるときに電位差はゼロになります。故障点を過ぎて移動を続けると、電位差の極性が反転するため、往復することで接地点を正確に判断できます。

電流法:トンネルケーブルに接地故障がある場合、故障点の前後での電流の逆方向を使用して故障点を特定できます。パルス状の高電圧信号を故障したケーブルに印加して放電させます。故障点の前後での電流は極性が逆になり、故障点での電流は最小になります。受信クランプを使用して、故障点の前後での電流の方向を判断します。受信クランプをケーブルにクランプすると、受信ボックスに方向が表示され、故障点を過ぎて移動すると電流の極性が反転するため、往復することで接地点を正確に判断できます。

耐電圧機能:機能キーを耐電圧機能に切り替えて、0~10kVを出力し、ケーブルの耐電圧試験を行います。

機器構成
ケーブル外被故障探傷器:故障探傷または耐電圧試験用のユニット。
高電圧接続線:メインユニットの高電圧出力をテスト中のケーブルのコアに接続します。
電源ライン:機器の動作電源ライン。
受信機:故障探傷中の信号を受信するユニット。
ヒューズ:8Aヒューズ、AC 220V電源システムの予備ヒューズ。
アース線:機器のアース線。
受信クランプ:クランプ型受信機。
Aフレーム:ステップ電圧法で使用。
メインパネル接地柱:機器の接地ポイント、安全保護用。受信機パネルポジションスイッチ:「0」位置はオフです。「I」位置はステップ電圧テストモードおよび受信クランプテストモードに使用でき、入力信号が弱いテスト環境に適しています(内部アンプ回路があります)。「II」位置はステップ電圧テストモードにのみ使用でき、入力信号が強いテスト環境に適しています(内部アンプ回路はありません)。主な操作
1. 赤い高電圧ラインを「高電圧出力」端子に挿入し、もう一方の端子を金属被覆または鎧装に接続し、「アース」を確実に接続します。ユニットの電源が入っている間は配線しないでください。2. 配線が完了したら、AC 220V電源を接続してオンにします。
3. 現場のケーブルの状態と配線が正しいことを確認します。開始前に、電圧調整が反時計回りにゼロになっているか確認してください。スタートボタンのランプが点灯している場合は、ゼロ位置に達していることを示しており、ゼロ化されていない場合はユニットを開始できません。4. スタートボタンを押すと、ストップボタンのランプが点灯します。ローカライゼーション/耐電圧機能スイッチボタンを使用して、動作状態(ローカライゼーションモード(緑ランプ)または耐電圧モード(赤ランプ))を選択します。ローカライゼーションモードでは、周波数調整ノブを回して出力周波数を調整できます。
5. 電圧調整を時計回りに回し、電圧計と電流計を見て、適切な出力電圧を選択します。6. テスト後、電圧調整を反時計回りにゼロ位置に戻し、ストップボタンを押して機器を停止させ、その後電源を切ります。
7. 高電圧で故障したケーブルを放電した後のみ、テスト配線を取り外すことができます。使用例
ローカライゼーション—ステップ電圧法(直接埋設ケーブルの外被故障のピンポイント探傷用、メインユニットはローカライゼーションモードで信号を送信し、連続パルス電流出力を確保します):Aフレームを設置し、Aフレーム接続線で受信機に接続します。受信機の位置スイッチを「I」(弱い信号)または「II」(強い信号)に設定し、「I」の位置でマイクロアンメータをゼロ調整します(「II」の位置ではゼロ調整ノブは効果がありません)。ケーブルルートに沿って、おおよその測定範囲内でケーブルの真上にAフレームプローブを地面に挿入し、電流計の大きさ​​と方向を観察し、調整ノブを使用して適切なポインタースイングを設定します。調整ノブとAフレームプローブの前後順序を変更せずにAフレームをケーブルの上に前方に移動させ続け、まず極性が変化する区間を見つけ、次にパルス信号が「0」または反転する点を見つけます。これが故障点です。終了したら、受信機の位置スイッチを「0」に設定し、高電圧パルス信号をオフにして、ケーブルとコンデンサを放電します。ローカライゼーション—電流法(トンネル敷設ケーブルの外被故障のピンポイント探傷用、メインユニットはローカライゼーションモードで信号を送信します):電流受信クランプを受信機に接続します。受信機の位置スイッチを「I」(または電流が強い場合は「II」)に設定し、ゼロ調整ノブでマイクロアンメータをゼロ調整します。おおよその測定範囲内で、電流受信クランプをケーブルにクランプし、電流計の大きさ​​と方向を観察し、調整ノブを使用して適切なポインタースイングを設定します。調整ノブと受信クランプの方向を変更せずにクランプを前方に移動させ続け、まず極性が変化する区間を見つけ、次にパルス信号が「0」になる点を見つけます。これが故障点です。終了したら、受信機の位置スイッチを「0」に設定し、高電圧パルス信号をオフにして、ケーブルとコンデンサを放電します。
耐電圧モード:赤い高電圧ラインを「高電圧出力」端子に挿入し、もう一方の端子を金属被覆または鎧装に接続し、「アース」を確実に接続します(ユニットの電源が入っている間は配線しないでください)。配線が完了したら、AC 220V電源を接続してオンにします。現場のケーブルの状態と配線が正しいことを確認し、開始前に電圧調整が反時計回りにゼロになっているか確認します。機能スイッチボタン(赤ランプ)で耐電圧モードを選択します。スタートボタンを押すとストップボタンのランプが点灯します。電圧調整を時計回りに回し、電圧計と電流計を見て、適切な出力電圧を選択します。テスト後、電圧調整を反時計回りにゼロ位置に戻し、ストップボタンを押して電源を切ります。高電圧で故障したケーブルを放電した後のみ、テスト配線を取り外すことができます。注意点と一般的な問題
テスト中は、高電圧による怪我を避けるため、高電圧接続線およびテスト中のケーブルに触れないでください。ケーブルを接続中にユニットの電源を入れたり、テスト後にすぐに電源を切ったりしないでください。
電圧調整がゼロ位置にない場合、機器は起動しません。

受信機がゼロにならない場合は、受信機の背面カバーを開けて、9Vバッテリーの電力が十分か確認してください。

接地は確実にしてください。

保証:購入日から1年間、製品の品質問題については無料修理を提供し、生涯メンテナンスおよび技術サービスを提供します。

FAQ
Q1: XHHG523Lは何に使用されますか?
これは10kV以下の出力を持つ高電圧ケーブル外被故障探傷器です。10kV~500kV単心および三心高電圧・超高電圧ケーブルの外被接地故障および過大な漏洩電流の危険を迅速かつ正確に特定するために使用され、クロスボンディングシステムに適した外被の受入試験および予防試験を含むGB50150-2006のケーブル外被耐電圧試験要件を完全に満たしています。
Q2: 出力能力は?
入力電圧はAC 220V (±10%)、50Hz (±2Hz)です。出力電圧は0~10kV(矩形波)で調整可能です。出力電流は0~200mAです。出力容量は2kVAです。周波数調整範囲は最小0.2Hzから最大5Hz(調整可能)です。また、HDPEおよびPVCケーブル外被に対して5kV~10kV、1分間のDC耐電圧試験も実施できます。
Q3: 故障点はどのように特定されますか?

ローカライゼーションモードでは、AC 220V電源が高電力特殊信号に変換され、ケーブルに印加され、直接埋設ケーブル(Aフレームを使用)の場合はステップ電圧法、トンネル敷設ケーブル(受信クランプを使用)の場合は電流法を使用して故障が特定され、極性変化の後、パルス信号がゼロになる点が特定されます。

Q4: どのような保護および表示機能がありますか? 過電流、過電圧、過熱の自動保護、ゼロ位置起動保護、および独自の自己放電設計(高電圧出力が遮断されると、その高電圧はゼロになります)を備えています。電流および電圧用のデュアルポインターメーターを使用し、ローカライゼーションモードと耐電圧モード間のワンキー切り替えが可能で、テスト範囲にブラインドエリアがなく、過電流保護スイッチと調整可能な受信機感度を提供します。

Q5: 物理仕様と同梱品は何ですか?

寸法は540L×310W×460H、重量は35kgです。機器には、メインユニット、高電圧接続線、電源ライン、受信機、8Aヒューズ(予備付き)、アース線、受信クランプ、およびAフレームが含まれています。
