トランスフォーマーテスト
>
トランステスター産業用DC消磁器 DC抵抗試験統合 35kV-500kV|XHXC110

トランステスター産業用DC消磁器 DC抵抗試験統合 35kV-500kV|XHXC110

製品詳細:
起源の場所: 中国・陝西省西安
ブランド名: XZH TEST
証明: ISO CE
モデル番号: XHXC110
詳細情報
起源の場所:
中国・陝西省西安
ブランド名:
XZH TEST
証明:
ISO CE
モデル番号:
XHXC110
ハイライト:

High Light

ハイライト:

直流線統合DC消磁装置

,

DC抵抗試験互換性トランスフォーマー消磁器

,

工業用消磁装置

Trading Information
最小注文数量:
1セット
価格:
交渉可能
パッケージの詳細:
木製梱包
受渡し時間:
5~8営業日
支払条件:
T/T
供給の能力:
3000台/年
製品の説明

XHXC110 産業用直流消磁器すでに直流抵抗試験を行うトランスフォーマーメンテナンスチームのために設計されています.それはDC抵抗や回転比テスト後に,大きなパワートランスフォーマーとインストラムトランスフォーマーで残留磁気を取り除く抵抗測定のために直流電流の電源を直接再利用し,反抗テストから再配線なしで消磁化に移行します.残留磁気は電源化中にトランスフォーマーコアを飽和させる反応電力の消費を増加させ,リレー保護機能の不具合を引き起こします.XHXC110は,使用前にこの残留磁性を取り除くために特許DC周波数変換減衰原理を採用.

建設 さ れ た もの は だれ の ため です か

トランスフォーマー直流抵抗試験と予防保守チーム,電力事業所の保守部門,電気試験ラボのために設計された標準的なトランスフォーマーテストのシーケンスを実行している ◎ 単発的な現場運用チームには使用されません. XHXC110は,ルーチン試験用に設計されています.既存のDC抵抗試験ワークフローに繰り返し統合可能数分で消電して 再配線なしで 次のユニットに移ります

テクニカル仕様
パラメータ仕様
消磁性性能
消磁電流10A,5A,1A,500mA,200mA (カスタマイズ可能)
消磁モードマニュアル/自動
磁気 を 消す 時手動 3分/サイクル 自動 9分/サイクル
磁気 を 消す 効果サイクルあたり90%以上
進歩 を 無力 に する0%100%
エネルギーと環境
電源AC 220V ± 10%
電力周波数50 Hz ± 1 Hz
動作温度-25°Cから50°C
動作湿度≤ 90%
体重5 kg (試験線を除く)
主要な性能特性
直流電源抵抗試験線統合磁気消化出力は,直流抵抗試験のために既に接続されている電流電線を再利用し,試験段階間の再配線を排除します.
DC周波数変換減衰原理の特許流幅は定期的に減少し,極度は定期的に交替し,残留磁気をキャンセルするためにヒステレシスループを徐々に縮小します.
B段階の消磁化3相トランスフォーマーでは B相のみを消磁化することで完全に消磁化されます.
自動電流安定判断16 ビット AD データ取得と処理で,繰り返しの結果を得る.
手動式および自動式消磁モード自動モード 10A,5A,1A,500mA,200mA を進んで 100% に達するまでの順序で,自動的に放電します.
急速な消磁化サイクルごとに30分から4分まで短縮します.
有意な消磁効果サイクルごとに80%から90%以上に改善しました.
中国語インターフェース リアルタイム進行表示透明で直感的な操作
35kV以上に対応する大容量電源変圧器と計器変圧器,特に330kV以上の大容量変圧器.
コンパクトで軽量5kg ルーティン・メンテナンス・ワークに最適
作業原理

XHXC110は,DC減衰周波変換法を適用します. 消磁電流の振幅は周期的に減少し,極度は周期的に交替します.ヒステレシスループを徐々に縮小し,残留磁気が除去されるまで相互に消す磁極.

製品画像

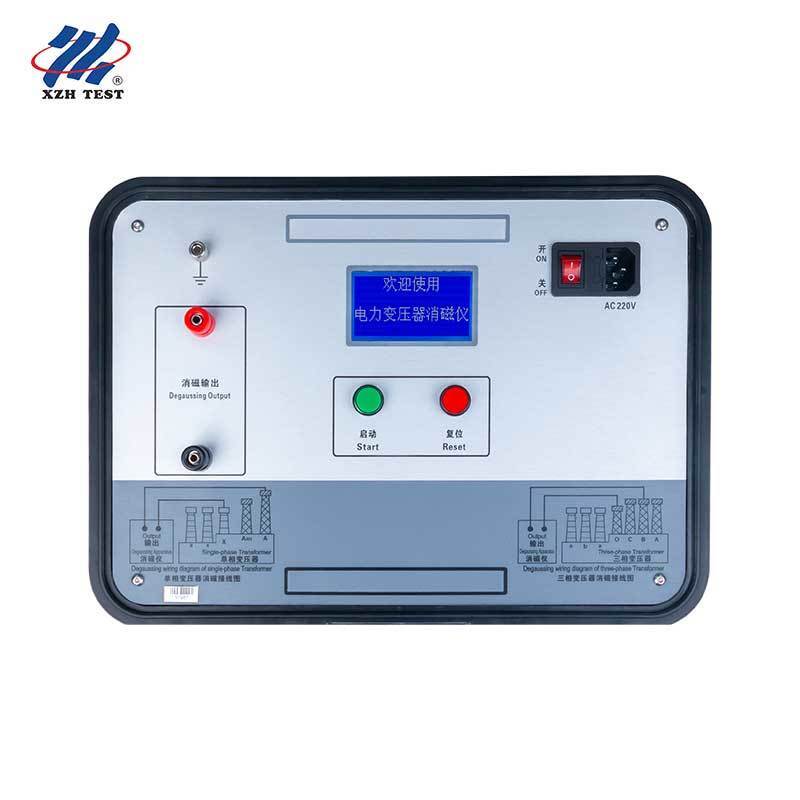

XHXC110 Industrial DC Demagnetizer

よく 聞かれる 質問
Q1: XHXC110は,既存のDC抵抗テストワークフローとどのように統合されますか?
デマグネティゼーション出力端末は,直流抵抗測定のために既に接続されている電流電線を直接再利用し,したがってデマグネティゼーションは同じテストシーケンスでシームレスな次のステップになります.DC抵抗試験が完了した後装置の設置時間を節約します 装置の設置時間が短くなります 装置の設置時間が短くなります
Q2:電源事業所の定期的な予防保守プログラムに適していますか?
予備的な保守チームで 定期的なDC抵抗テストを 実行しているなら 急速で繰り返す手順として 消磁化を加えることができます自動モードは,すべての5つのレベルを通過する 監視を受けずに自動的に放出標準的なメンテナンスの例として 単一の技術者が追加的な監督なしで 消磁化を行うことができます
Q3:電磁試験試験室は,標準的なトランスフォーマー試験配列に消磁化を加えることができますか?
XHXC110は DC電流の電源を 再利用しているので実験室は,設定を変更したり,追加のリードセットを購入することなく,既存のテストシーケンスに消磁化を導入することができます.16 ビット AD アクセスとサイクル毎の 90% 以上の効果は,正式なテストレポートに適した文書化され,繰り返される結果を提供します.
Q4: DC線統合で実際に節約できる 設定時間はどれくらいですか?
伝統的な消磁器は,直流抵抗試験が完了した後,別々の出力電線を接続する必要があります.XHXC110は,すでに置かれている電流電線を再利用することによって,この再配線を完全に排除試験段階間の接続エラーの可能性を減らすため,通常,1つのトランスフォーマーごとに数分間の設定を省きます.
Q5: この直流線統合モデルと独立した消磁器の違いは何ですか?
スタンドアロンデマグネライザーには独自の専用出力接続が必要で,配線ステップとセットアップ時間が追加されます.このXHXC110モデルは統合のために設計されています:DC抵抗試験装置と連続して動作するように設計されている.抵抗テストと消磁化作業が より速く,手動的なステップが少なくなります.
