| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHBX1502 |

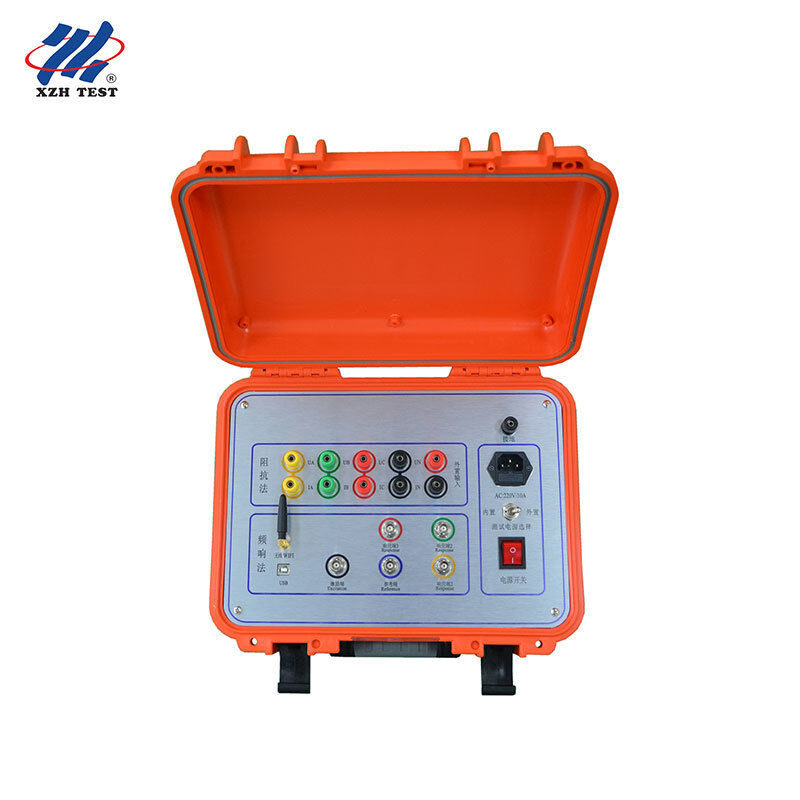

XHBX1502 変圧器巻線変形アナライザは、63kVから500kVまでの定格電力変圧器の内部機械的故障を検出するために設計された、周波数応答分析（FRA）技術に基づいた高度な非破壊診断機器です。変圧器が製造される際、各巻線は、その分布容量（Ci）とインダクタンス（Li）パラメータによって決定される、ユニークで安定した周波数応答シグネチャを持っています。短絡故障、輸送時の衝撃、地震活動、または貫通電流による電磁力などのイベントは、巻線を物理的に変位または変形させ、これらの分布パラメータを変更し、周波数応答に測定可能な変化をもたらす可能性があります。XHBX1502は、DDSベースのデジタル高速周波数スイープを使用してこれらのシグネチャをキャプチャおよび比較し、応答偏差の大きさ、位置、および方向を定量化して、変圧器が大規模な修理を必要とするかどうかを判断します。これらはすべて、侵襲的なテストやオイルの排出なしに行われます。
| パラメータ | 仕様 |
|---|---|
| 測定性能 | |
| 振幅測定範囲 | -120 dB ～ +20 dB |
| 振幅測定精度 | 0.1 dB |
| スキャン周波数精度 | 0.005% |
| 同相試験再現性 | 99.9% |
| 信号特性 | |
| 信号入力インピーダンス | 1 MΩ |
| 信号出力インピーダンス | 50 Ω |
| 信号出力振幅 | ±20 V |
| 用途と物理的特性 | |
| 適用変圧器定格 | 63 kV ～ 500 kV |
| 機器寸法（長さ×幅×高さ） | 340 × 240 × 210 mm |
| ケース寸法（長さ×幅×高さ） | 370 × 280 × 260 mm |
| ケーブルボックス寸法（長さ×幅×高さ） | 420 × 300 × 300 mm |
| 総重量 | 20 kg |
| 環境 | |
| 動作温度 | -10℃ ～ +40℃ |
| 保管温度 | -20℃ ～ +70℃ |
| 相対湿度 | 90%未満、結露なきこと |
