| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHBB128B |

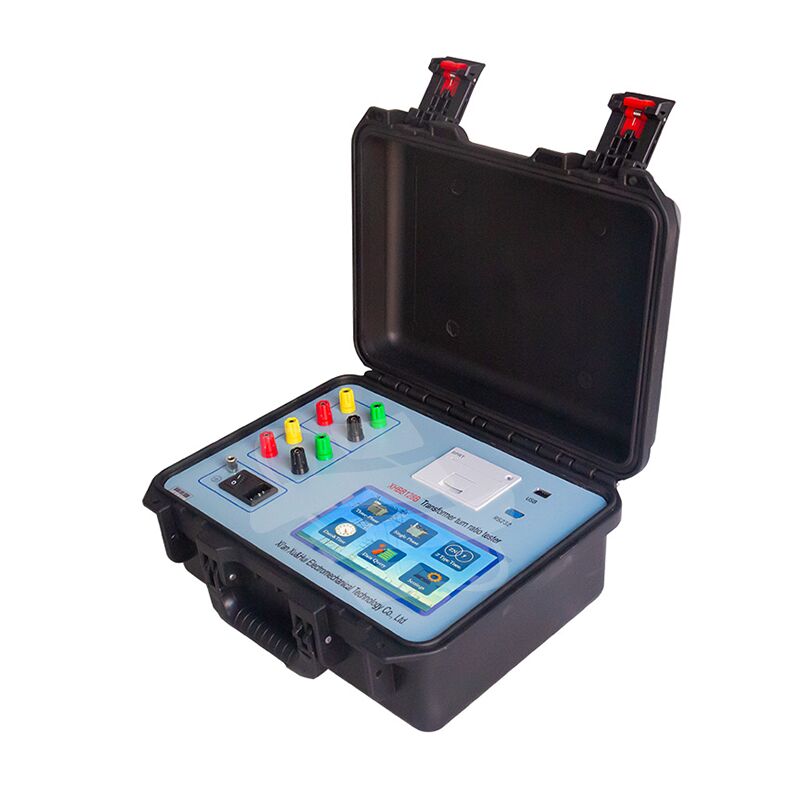

XHBB128B トランスフォーマー巻数比テスター (TTR)は、電力トランスの巻数比と電圧比を迅速かつ正確に測定するために設計された高精度な三相診断機器です。トランス巻数比のテストは、製造時の品質管理、新しいトランスの試運転前、および電力業界の予防保守テスト手順に従って、複数のシナリオで不可欠な要件です。この機器は、巻数比の精度を検証し、タップチェンジャーの性能を評価し、巻線間短絡を検出し、並列運転の互換性を確認します。独自の三相精密インバーター電源（単相電源ではありません）によって駆動される XHBB128B は、グリッドの高調波干渉を排除し、優れた測定整合性を提供します。7インチのカラータッチスクリーンLCD、包括的な保護機能、堅牢なフィールド対応筐体は、生産ライン、フィールド試運転、および定期メンテナンスのための決定的な TTR ソリューションです。
| パラメータ | 仕様 |
|---|---|
| 測定 | |
| テスト範囲 | 0.9 ～ 10000 |
| 精度 (0.9～500) | ±0.1% + 2 桁 |
| 精度 (501～2000) | ±0.2% + 2 桁 |
| 精度 (2001～10000) | ±0.5% + 2 桁 |
| 分解能 | 最小 0.0001 |
| 出力電圧 | 負荷に応じて自動調整 |
| 電源と環境 | |
| 動作電源 | AC 220V ± 10%、50 ± 1 Hz |
| 周囲温度 | -10℃ ～ +40℃ |
| 相対湿度 | ≤ 85%、結露なきこと |
| 物理的 | |
| 寸法 (本体) | 360 × 290 × 170 mm |
| 寸法 (ケーブルボックス) | 360 × 290 × 170 mm |
| 重量 (本体) | 5.9 kg |
| 重量 (ケーブルボックス) | 5.65 kg |

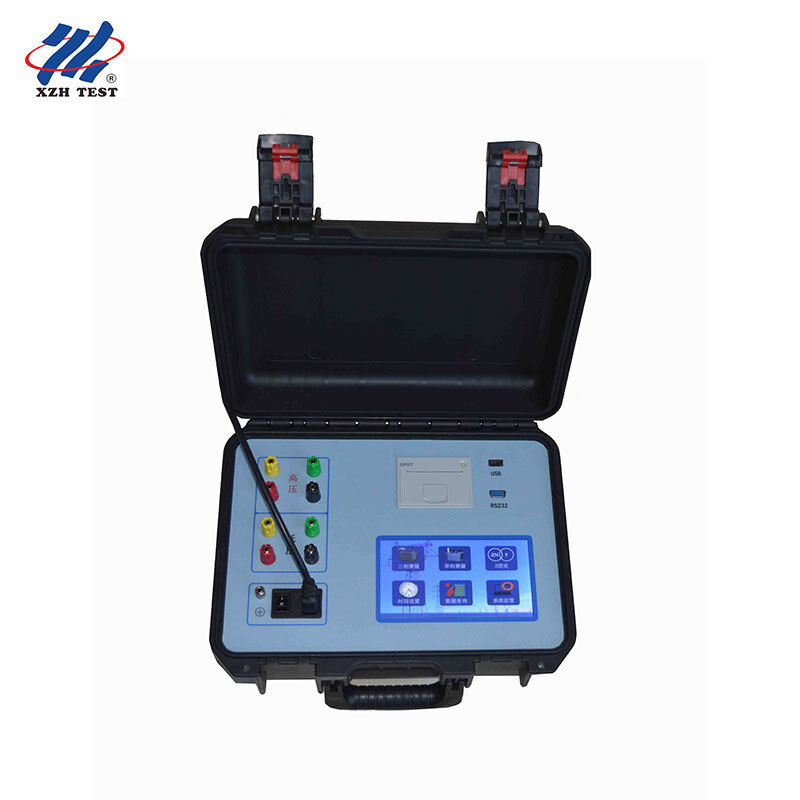

| コンポーネント | 機能 |
|---|---|
| 7インチタッチスクリーンLCD | デジタルバックライト調整付きカラータッチディスプレイ。操作メニューとテスト結果を表示します。 |
| 高電圧端子 | 黄色、緑、赤、黒 - トランスの高圧側 A、B、C、および中性線 (O) に接続します。 |
| 低電圧端子 | 黄色、緑、赤、黒 - トランスの低圧側 a、b、c、および中性線 (o) に接続します。 |
| AC220V 電源入力 | 機器の電源入力。AC220V 商用電源に接続します。 |
| 保護接地 | オペレーターの安全のための信頼性の高い接地端子 |
| RS232 / USB ポート | データエクスポート用のシリアル通信および USB ストレージ |
| 内蔵プリンター | 測定完了後すぐにテスト結果を印刷します。 |
テスト結果が異常な場合は、以下の自己診断手順を使用して機器を検証できます。
高電圧の黄色/緑/赤/黒クリップを一緒に接続し、同様に低電圧の黄色/緑/赤/黒クリップを短絡させます。接続モードとして Y-Y-0 または D-D-0 を選択し、OK を押して測定を開始します。正常な機器は 1.0000 を表示します。それ以外の読み取り値は、サービスが必要な潜在的な機器の問題を示します。
または、高電圧および低電圧のテストラインクランプを一緒に短絡させることができます（配線端子が確実に接続されていることを確認してください）。
