| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHYS101 |
XHYS101

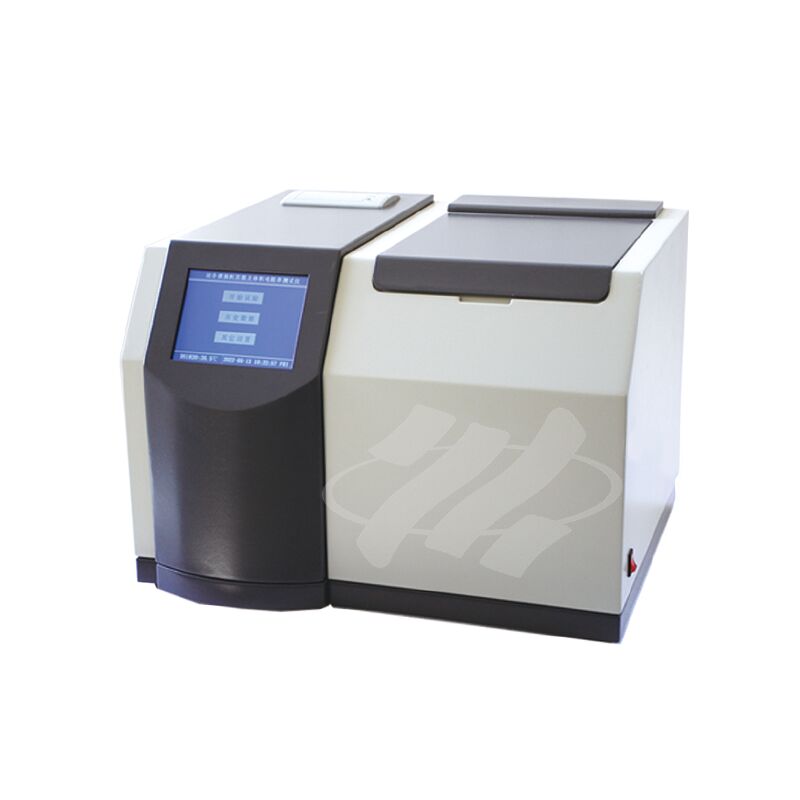

断熱油介電損失試験器は,主に電源機器で使用される断熱液体の介電損失値,容量,容量抵抗を測定するために設計されています..この装置は単チップのマイクロコンピュータ技術を採用し,温度上昇,温度制御,データサンプリング,計算,表示印刷やデータ保存
性能特性:
(1) オイルカップは,国家標準GB/T5654-2007に準拠する3電極構造を採用し,電極間隔は2mmです.変容容量と漏れがダイエレクトリック損失試験結果に及ぼす影響を排除する.
(2) 計器は中周波感應加熱とPID温度制御アルゴリズムを使用します.この加熱方法は,油杯と加熱要素の接触がないという利点があります.均等な加熱温度を事前に設定された温度誤差範囲内で厳格に制御できるようにします.
(3) 内部標準コンデンサは,SF6ガスで満たされた3電極コンデンサである.このコンデンサの介電損失とコンデンタスは,環境温度と湿度に影響を受けない.長期間の使用後でも計測器の正確性を確保する.
(4) 総合的な保護機能. 過電圧,過電流,高電圧短路の場合,高電圧を迅速に切断し,警告メッセージを発します.温度センサーが故障したり,接続されていない場合も警告メッセージが発信されます..
温度制限 リレー は 中間周波数 インダクション 加熱 炉 に 設置 さ れ ます.温度 が 摂氏 120 度 を 超え た 時,リレー が 放出 さ れ,加熱 が 停止 し ます.
(5) テストパラメータの設定が便利です.温度設定範囲: 40~120°C,AC電圧設定範囲:
200~2200V,直流電圧設定範囲: 0~500V
(6) 透明な表示のために,大きな画面のTFTフルカラーLCDタッチディスプレイを使用します. シンプルな設定により,計器は自動的にテストを行い,テスト結果を自動的に保存し,プリントすることができます.
(7) リアルタイムクロック内蔵;試験日時を保存し,表示し,試験結果と共に印刷できます.
(8) 空電極カップの校正機能 空電極カップの清掃と組み立て状態を決定するために空電極カップの電容と電解損失因子を測定する.カリブレーションデータは,相対容量と直流抵抗の正確な計算を容易にするために自動的に保存されます..
(9) この計器は,RAM9プラットフォームをベースにしており,高い試験精度と速度を提供します.
テクニカル仕様
☆電源電圧:AC 220V±10%
☆電源周波数: 50Hz/60Hz ±1%
☆測定範囲:電容量: 5pF~200pF
相対容量: 1,000 円30000
ダイエレクトリック損失因子: 0.00001100
直流抵抗: 2.5 MΩm20 TΩm
測定精度: 相対容量: ±(1~10) %
変電性損失因子: ± ± 測定値の5% ± 0.0002)
DC抵抗性:測定値の ±10%
解像度:容量:0.01pF
相対容量: 0001
介電損失因子: 000001
温度測定範囲: 40~120°C
温度測定誤差: ±0.5°C
AC試験電圧:200~2200V,連続調節可能,周波数50Hz
DC試験電圧: 0 〜 500V,連続調節可能
電力消費量: 500W
環境温度は0°C~40°C
比較的湿度: <75%
