ギャップ2.5mmの高精度絶縁油テスター|XHYY102M

ギャップ2.5mmの高精度絶縁油テスター|XHYY102M

製品詳細:
起源の場所: 中国・陝西省西安
ブランド名: XZH TEST
証明: ISO CE
モデル番号: XHYY102
詳細情報
起源の場所:
中国・陝西省西安
ブランド名:
XZH TEST
証明:
ISO CE
モデル番号:
XHYY102
ハイライト:

High Light

ハイライト:

2.5mm電極ギャップ誘電体油試験装置

,

高精度変圧器オイルテスター

,

絶縁耐力試験 BDV テスター

Trading Information
最小注文数量:
1セット
価格:
交渉可能
パッケージの詳細:
木製梱包
受渡し時間:
5~8営業日
支払条件:
T/T
供給の能力:
3000台/年
製品の説明

XHYY102M 絶縁油破壊電圧試験器は、高精度で完全にデジタル化された産業用機器であり、国際標準の2.5 mm電極間隔を中心に構築されており、精密な絶縁破壊電圧測定を実現します。当社のエリートR&Dおよび技術チームによって、関連するすべての絶縁油試験規格および規制を満たすように製造されており、独自の技術的利点、繰り返し行われたフィールド検証、および継続的な革新の集大成です。直感的なタッチスクリーン操作と洗練されたデザインを誇るこの試験器は、自動デジタルマイクロコンピュータ制御を統合し、優れた測定精度、堅牢な耐干渉性能、およびすべての試験アプリケーションにおける信頼性の高い安全性を実現します。

技術仕様
パラメータ 仕様
出力電圧 0~80 kV(オプションで高範囲も可能)
昇圧容量 1.5 kVA
電圧精度 ±(読み取り値の2% + 2桁)
昇圧速度 0.5~5.0 kV/s(10段階、0.5 kV/s刻み、誤差0.2 kV/s)
電力歪み率 1%未満
電極間隔 標準2.5 mm(IEC 60156準拠)
試験回数 1~9回(ユーザー選択可能)
静置時間 0~9999秒(ユーザー設定可能、デフォルト900秒)
間隔静置時間 0~999秒(ユーザー設定可能、デフォルト300秒)
混合/攪拌時間 0~999秒(ユーザー設定可能、デフォルト15秒)
試験規格 GB/T507 / DL429.9 / IEC156 / カスタム定義
表示 タッチスクリーンLCD(中国語/英語切り替え可能)
データインターフェース RS-232シリアルポート
寸法 410 × 380 × 370 mm
動作条件
パラメータ 仕様
周囲温度 0℃~+40℃
相対湿度 85% RH以下
動作電源 AC 220V ± 10%
電源周波数 50 Hz ± 10%
消費電力 200 W未満
主な性能特徴
標準2.5 mm電極間隔 — IEC 60156仕様に合わせて精密加工された2.5 mm標準電極間隔は、国際的に比較可能な絶縁破壊電圧測定を保証し、非標準の間隔構成に起因する測定の不確実性を排除します。
タッチスクリーンデジタル制御 — 直感的なタッチパネルインターフェースと中国語/英語のバイリンガル表示により、パラメータ設定、試験実行、結果確認が簡素化され、オペレーターのトレーニング時間と入力エラーが削減されます。
10段階精密昇圧制御 — 0.5~5.0 kV/sの選択可能な昇圧速度により、異なる油種、粘度、劣化状態に合わせた最適な試験プロファイルを可能にし、±(2% + 2桁)の精度と1%未満の電力歪み率を実現します。
全自動マルチサイクル試験 — 独立して設定可能な混合(0~999秒)、静置(0~9999秒)、間隔静置(0~999秒)、および試験回数(1~9回)により、任意の標準またはカスタム試験プロトコルの無人実行が可能になります。
大容量MCUとウォッチドッグ — 包括的な過電流、過電圧、短絡保護を備え、長時間の試験セッションでも安定したクラッシュフリーな動作を実現します。
マルチスタンダードプロトコルサポート — GB/T507-1986、GB/T507-2002、DL429.9、IEC156、およびユーザー定義のカスタムプロトコルがプリロードされており、多様な規制環境でシームレスなコンプライアンスを実現します。
耐腐食性オイルカップ — 特殊ガラスと高分子材料で精密加工されており、オイル漏れや化学的腐食を防ぎ、長寿命を実現します。
RS-232データエクスポートと印刷 — PCベースのアーカイブとLIMS統合のためのシリアル接続、および即時オンサイトドキュメント作成のための内蔵サーマルプリンターを備えています。

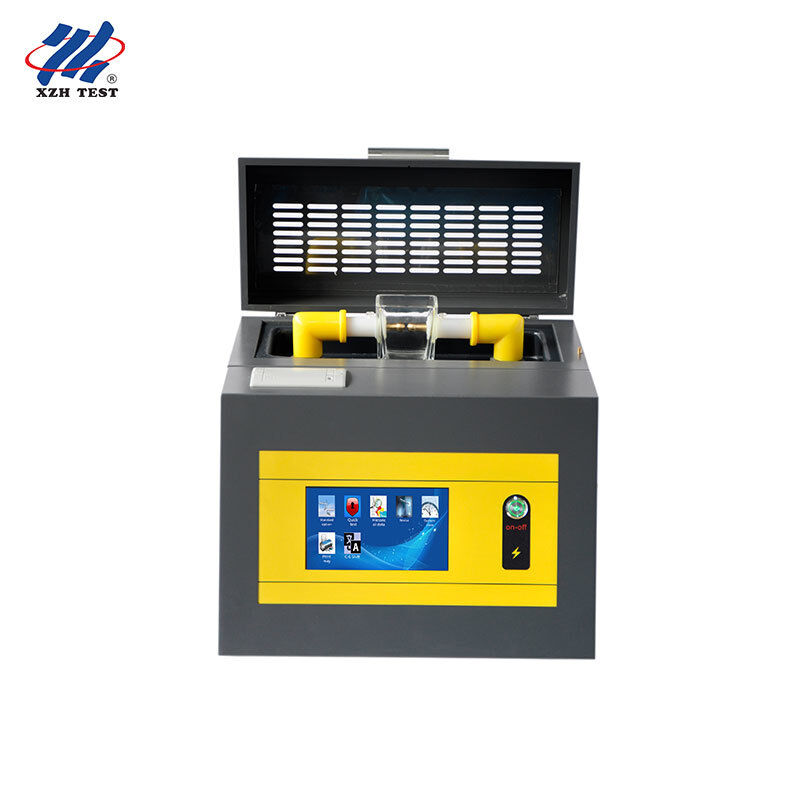

製品画像

XHYY102M

よくある質問
Q1: この試験器は、発電所の試運転および起動チームに適していますか?
はい、もちろんです。新しい発電所の試運転では、初期通電前に数十台の変圧器、開閉装置、および補助機器の絶縁油の誘電強度を確認する必要があります。XHYY102Mの標準化された2.5 mm電極間隔は、受入試験の結果が機器メーカーの仕様および国際的なベンチマークと直接比較可能であることを保証します。タッチスクリーンインターフェースと設定可能なマルチサイクル試験シーケンスにより、試運転エンジニアは各機器ベンダーの要件に一致する試験プロトコルを事前にプログラムでき、サーマルプリンターは試運転レポートおよび引き渡しパッケージ用の即時ドキュメントを生成します。
Q2: 電気機器レンタルおよびリース会社は、資産の状態検証にこれを使用できますか?
建設現場、イベント、または緊急バックアップ用に一時的な変圧器や開閉装置を供給する機器レンタル会社は、責任管理とメンテナンスのために、出荷前と返却時の両方で油の状態を確認する必要があります。XHYY102Mの標準化された2.5 mm間隔は、法的に有効で再現可能なBDV測定を提供し、明確な前後状態のベースラインを確立します。タッチスクリーン操作と保存された試験プリセットにより、専門的な高電圧トレーニングを受けていない倉庫スタッフでも一貫したプロトコル実行が可能になり、印刷されたレポートはレンタル契約のコンプライアンスと損害請求に必要なドキュメントトレイルを提供します。
Q3: 誘電材料を研究する科学研究機関にどのように役立ちますか?
合成エステル、天然エステル、ナノ流体、および混合誘電体を含む新しい絶縁液を研究する材料科学および高電圧工学の研究グループは、設定可能な試験条件下での精密で再現可能な絶縁破壊電圧測定が可能な機器を必要とします。XHYY102Mの10段階昇圧速度制御(0.5~5.0 kV/s)、独立した混合/攪拌機能、およびユーザー定義のカスタム試験プロトコルは、研究者に完全な実験制御を提供します。精密な2.5 mm電極間隔は、公開された結果が再現可能であり、より広範な科学文献と比較可能であることを保証し、RS-232データエクスポートは、実験室のデータ取得および分析ソフトウェアとの直接統合をサポートします。
Q4: 軍事および防衛電気施設のメンテナンスに適していますか?
レーダー基地、通信ハブ、海軍基地、および防空システムを含む防衛施設は、変圧器の信頼性が運用準備に直接影響を与えるミッションクリティカルな電気インフラストラクチャを運用しています。XHYY102Mの全自動デジタル制御操作は、オペレーターの主観性を排除し、異なる施設間で異なる技術者による試験結果が直接比較可能であることを保証します。機器の堅牢な耐干渉設計と包括的な保護回路は、防衛施設に典型的な電磁的に混雑した環境でも信頼性の高いパフォーマンスを発揮します。タイムスタンプと周囲条件を含む印刷されたレポートは、防衛ロジスティクスフレームワークの下で要求される監査可能なメンテナンス記録を提供します。
Q5: 空港および港湾の電気インフラチームはこの試験器を展開できますか?
空港および港湾は、滑走路照明、ターミナル施設、貨物処理機器、およびナビゲーションシステムに電力を供給する数十台の変圧器を備えた広範な中電圧配電ネットワークを運用しており、停電は深刻な運用上および経済的な結果をもたらします。XHYY102Mのタッチスクリーンインターフェースとバイリンガル表示は、国際的に多様なメンテナンスクルーがいる港湾環境で特に価値があります。コンパクトな410×380×370 mmのフットプリントは、空港および港湾インフラストラクチャに典型的なスペースが限られた電気室への展開を可能にし、15秒の混合と自動試験シーケンスは、飛行または船舶のスケジュール間の狭いメンテナンスウィンドウ中に効率的な油のスクリーニングを可能にします。
