80kV 全自動絶縁油耐圧試験器 | XHYY102S

Name: 80kV 全自動絶縁油耐圧試験器 | XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国・陝西省西安
ブランド名:	XZH TEST
証明:	ISO CE
モデル番号:	XHYY102S

詳細情報

起源の場所:

中国・陝西省西安

ブランド名:

XZH TEST

証明:

ISO CE

モデル番号:

XHYY102S

ハイライト:

High Light

ハイライト:

80kV出力電圧絶縁耐圧試験器

高精度変圧器オイルテスター

全自動BDVテスター

Trading Information

最小注文数量:

1セット

価格:

交渉可能

パッケージの詳細:

木製梱包

受渡し時間:

5～8営業日

支払条件:

T/T

供給の能力:

3000台/年

製品の説明

XHYY102S 絶縁油耐圧試験器は、変圧器、回路ブレーカー、その他の油入電気機器に使用される絶縁油の絶縁破壊電圧（BDV）を精密に試験するために設計された、全自動3カップ診断装置です。国家標準GB/T507-2002、業界標準DL429.9-91、および最新の電力業界標準DL/T846.7-2004に厳密に従って独立して開発・製造されており、大容量単一チップマイクロコントローラーをコアとして採用し、試験サイクルの全自動化を実現しています。測定精度が高く、作業効率が大幅に向上し、現場担当者の労力負担が大幅に軽減されます。

技術仕様

パラメータ	仕様
出力電圧	0～80 kV（オプションで高範囲も可能）
昇圧器容量	1.5 kVA
電圧精度	±(読み取り値の2% + 2桁)
昇圧速度	2.0 / 2.5 / 3.0 / 3.5 kV/s（4オプション、誤差0.2 kV/s）
電力歪み率	1%未満
電極間隔	標準2.5 mm
試験カップ構成	3カップ（同時または逐次試験）
試験回数	1～6回（ユーザー選択可能）
待機時間	1～9分（ユーザー選択可能、デフォルト5分）
試験規格	GB1986 / GB2002 / カスタム定義
寸法	670 × 420 × 410 mm
機器重量	42 kg

動作条件

パラメータ	仕様
周囲温度	0℃～+40℃
相対湿度	85% RH以下
動作電源	AC 220V ±10%
電源周波数	50 Hz ±10%
消費電力	200 W未満

主な性能特徴

大容量MCU制御— 広範囲ウォッチドッグ回路を備えた単一チップマイクロコントローラーにより、安定した信頼性の高い動作が保証され、長時間の試験セッション中のシステムクラッシュを防ぎます。

環境監視と安全— 内蔵の温度・湿度センサーによるリアルタイム表示、および接地警報機能により、試験開始前に潜在的な安全上の危険を作業者に警告します。

複数規格への準拠— GB1986およびGB2002国家標準方法、さらにユーザー定義のカスタムモードがプリプログラムされており、異なる地域やアプリケーションの多様な試験要件に対応できます。

高精度オイルカップ設計— 特殊ガラスの一体成形による3カップ構成は、オイル漏れや干渉を排除します。高電圧端子からのサンプリングは、アナログ回路のエラーをバイパスしてA/Dコンバーターに直接入力されるため、測定精度が向上します。

包括的な保護— 過電流、過電圧、短絡保護を統合し、強力な耐干渉能力と優れた電磁両立性を備えているため、電気的ノイズの多い環境でも安全に動作します。

選択可能な昇圧レート— 4つの昇圧速度オプション（2.0～3.5 kV/s）により、オペレーターは異なる油種や状態評価に合わせて試験プロファイルを最適化できます。

内蔵サーマルプリンター— 個別および平均化された複数回の試験結果を即座にハードコピー出力し、即時の文書化とコンプライアンス報告を可能にします。

機器パネル概要

コンポーネント	機能
LCDスクリーン	日付、時刻、操作パラメータ、試験結果、メニュープロンプトを表示します
ファンクションキー	操作パラメータのナビゲーションと設定を行います
プリンター	単一および複数回の試験結果の平均を印刷します
昇圧レートスイッチ	4つの異なる昇圧レートオプションから選択します
インジケーターライト	アクティブな操作ステップを示すために点灯します
オイルカップカバー	オイルカップの挿入/取り外しを開きます。試験には閉じる必要があります
温度・湿度センサー	周囲温度（℃）と相対湿度を測定し、デジタル表示します
アースポール	信頼性の高いアース接続端子
電源ソケット	AC 220V 50Hz電源入力
電源スイッチ	機器の電源オン/オフを制御します
高電圧注意サイン	高電圧の危険性を示す三角形の警告表示

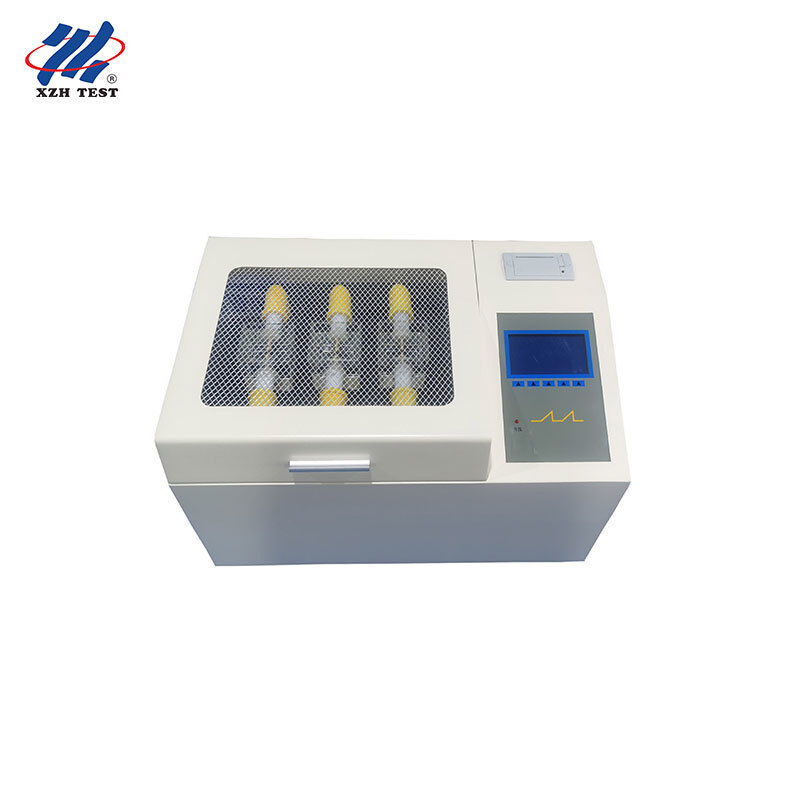

製品画像

XHYY102S

よくある質問

Q1: このテスターは第三者電気試験・認証機関に適していますか？

はい、XHYY102Sは、認定されたオイル分析サービスを提供する独立した試験機関に最適です。GB/T507-2002およびDL/T846.7-2004規格への準拠により、認証目的で法的に有効な結果が得られます。3カップ設計により複数のサンプルを迅速に処理でき、内蔵サーマルプリンターは個々の試験データと計算された平均値を含む即時のハードコピーレポートを生成します。これは、ISO/IEC 17025認定施設での監査証跡や顧客文書に最適です。

Q2: この装置は変圧器の修理・再生ワークショップで使用できますか？

もちろんです。変圧器サービスセンターでは、メンテナンス手順の前後に絶縁油を定期的に試験し、油質を確認します。XHYY102Sの選択可能な昇圧レート（2.0～3.5 kV/s）とカスタマイズ可能な試験回数（1～6回）は、迅速なスクリーニングと詳細な状態評価の両方に柔軟性を提供します。直接A/Dサンプリングアーキテクチャはアナログ回路のドリフトを排除し、修理技術者が再調整の決定を下す際に信頼できる一貫した繰り返し性を提供します。

Q3: 絶縁油のリサイクル・再生施設ではどのように機能しますか？

大量の廃変圧器油を処理する油再生プラントでは、再生油が再利用仕様を満たしていることを確認するために、迅速で信頼性の高いBDV試験が必要です。XHYY102Sの3カップ構成により、入荷油、処理中油、出荷油のサンプルを並列試験でき、ワークフロー効率が劇的に向上します。機器の広範囲ウォッチドッグ回路とクラッシュ防止機能は、高スループットの再生作業に典型的な長時間の連続試験セッション中に中断のない動作を保証します。

Q4: 変圧器製造の品質管理ラインに適していますか？

はい。変圧器メーカーは、機器が生産ラインを離れる前の工場受入試験（FAT）の一部として、厳格な油絶縁試験を必要とします。XHYY102Sは、GB1986およびGB2002標準方法に加え、カスタム定義モードをサポートしており、メーカーは特定の顧客仕様や国際標準に一致する試験シーケンスをプログラムできます。マイクロプロセッサ制御の全自動操作により、オペレーターへの依存が最小限に抑えられ、生産シフト全体で一貫した繰り返し可能なQCデータが保証されます。

Q5: このテスターは、予防保全サービス請負業者によって現場展開できますか？

複数のサイトにわたる産業顧客にサービスを提供する独立した電気保守請負業者は、XHYY102Sの堅牢な設計と自己完結型の機能から恩恵を受けます。42 kgの重量（信頼性の高い80kV出力を実現する1.5 kVAの昇圧器を搭載）にもかかわらず、LCDディスプレイ、ファンクションキー、プリンター、およびコントロールを単一のフロントパネルに統合した統合パネルレイアウトにより、顧客の変電所での効率的なセットアップと操作が可能になります。環境監視センサー（温度と湿度）は、各試験結果のコンテキストを提供し、最終顧客レビューのためのレポートの信頼性を高めます。
