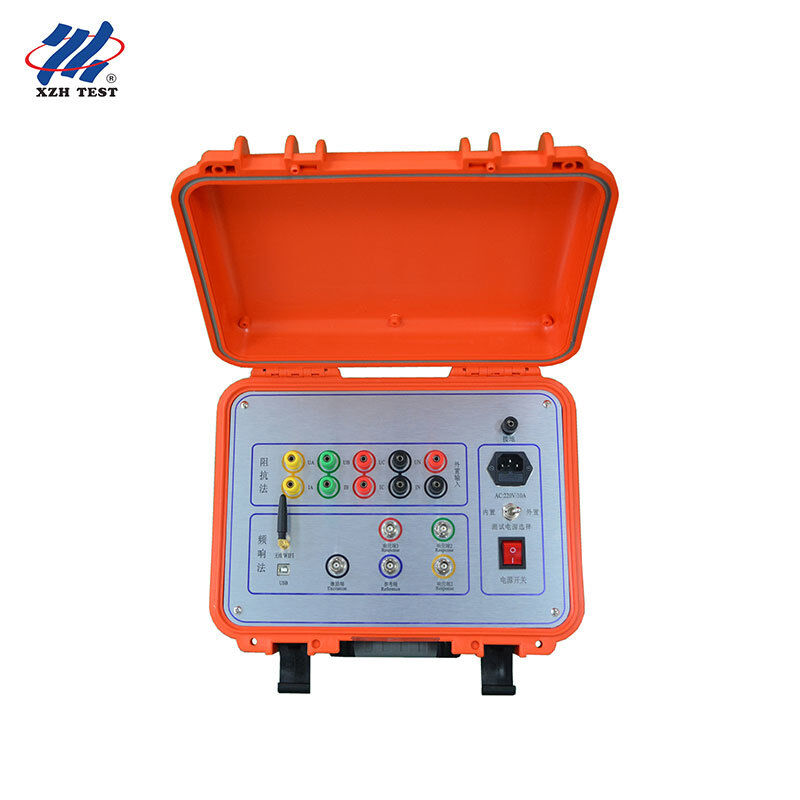

XHBX1502 変圧器巻線変形抵抗試験器— — USB接続の診断器、周波数応答分析（FRA）法と抵抗法を採用し、63kV-500kV電力変圧器の内部巻線故障を測定し、自動分析とWordレポート出力機能を備えています。
XHBX1502は変圧器の内部巻線特性パラメータを測定し、周波数応答分析（FRA）法— —非破壊的な内部故障測定技術— —を用いて変圧器の内部故障を正確に診断します。63kV〜500kV電力変圧器の内部構造故障測定に適しています。
変圧器は設計・製造が完了すると、その回路と内部構造は固定され、各回路の周波数応答もそれに固定され、三相間は比較可能です。しかし、試験中の相間または相間短絡、輸送中の衝撃、および短絡と故障状況下の電磁力は、巻線分布パラメータの変化を引き起こし、元の周波数応答（振幅変化と共振点シフト）を変える可能性があります。これらの応答変化— —振幅、周波数範囲、変化傾向を含む— —を定量化することにより、試験担当者は巻線変形の程度を決定し、変圧器が深刻な損傷を受けているか、または大規模な修理が必要かを診断するのに役立ちます。
この機器は、ノートパソコンと、マイクロプロセッサベースの、高精度の測定システムで構成されています。構造はコンパクトで、操作は簡単で、取扱説明書を読むか、短いトレーニングを受けるだけで使用できます。
主な特徴XHBX1502は、中国電力標準で規定されている変圧器巻線変形試験の2つの方法をサポートしています。
| 方法 | 原則 | 標準準拠 | 主要出力 |
|---|---|---|---|
| 周波数応答分析（FRA） | 各巻線の各相の周波数応答を過去のデータと比較します。 | DL/T911-2004 | 類似性（非常に良いから非常に悪い）と変形度（正常、軽度、中程度、重度） |
| 抵抗/インピーダンス法 | 各相の低電圧短絡抵抗を測定し、各相の抵抗値を銘板値と比較します。 | DL/T1093-2008 | 各相の短絡抵抗と相間比較 |
自動分析システムは、水平三相類似性（非常に良い、良い、やや悪い、非常に悪い）と垂直同相巻線状態（正常巻線、軽度変形、中程度変形、重度変形）のレポートを生成し、結果をWord文書に出力できます。
周波数応答法— —技術仕様 2.1スキャンモード & 2.2その他の技術パラメータ| スキャンモード | 線形スキャンとセグメントスキャン |
| 線形スキャン範囲 | 周波数範囲:10Hz – 10MHz、40000点；分解能:0.25kHz / 0.5kHz / 1kHz |
| セグメントスキャン範囲 | 0.5kHz – 1MHz、2000点（0.5–10kHz, 10–100kHz, 100–500kHz, 500–1000kHz） |
| 振幅範囲 | -120dBから+20dB |
| 振幅精度 | 0.1dB |
| スキャン周波数精度 | 0.005% |
| 信号入力インピーダンス | 1MΩ |
| 信号出力インピーダンス | 50Ω |
| 信号出力振幅 | ±20V |
| 同相再現性 | 99.9% |
| 動作温度 | -10℃から+40℃ |
| 保管温度 | -20℃から+70℃ |
| 相対湿度 | <90%、非結露 |
| 測定精度 | 電圧レベル0.2；電流レベル0.2 |
| インピーダンス範囲 | 0 – 100% |
| 電圧測定範囲 | 交流25V – 500V |
| 現在の測定範囲 | 交流0.1A – 10A |
| 動作湿度 | 0 – 80% |
| 同相再現性 | 99.9% |
抵抗法は三相接続と単相測定方法を採用しています。低電圧側を短絡し、高電圧側を同時に三相接続し、1回の測定で各相の短絡抵抗を自動計算できます。この装置は内蔵の220V電源または外部電源で供給できます。
取扱説明書で引用されている中国電力法規は、以下の状況で巻線変形試験を実施することを推奨しています。
XHBX1502の対象ユーザーは、大規模電力変圧器の内部状態評価を担当するチームです。
ノートパソコンをUSBで接続して操作でき、三相分析を自動的に実行し、Wordレポートを出力します。現場および工場での使用のために特別に設計されています— —変圧器の母線を外すだけでよく、吊り上げたり分解したりする必要はありません。
よくある質問この機器は西安中智匯豊科技有限公司（XZH TEST）によって製造されています。同社は電力変圧器および電気試験機器のメーカーです。XHBX1502変圧器巻線変形抵抗試験器は、DL/T911-2004およびDL/T1093-2008の技術要件に準拠しています。
ウェブサイト:www.xzhjdkj.com
