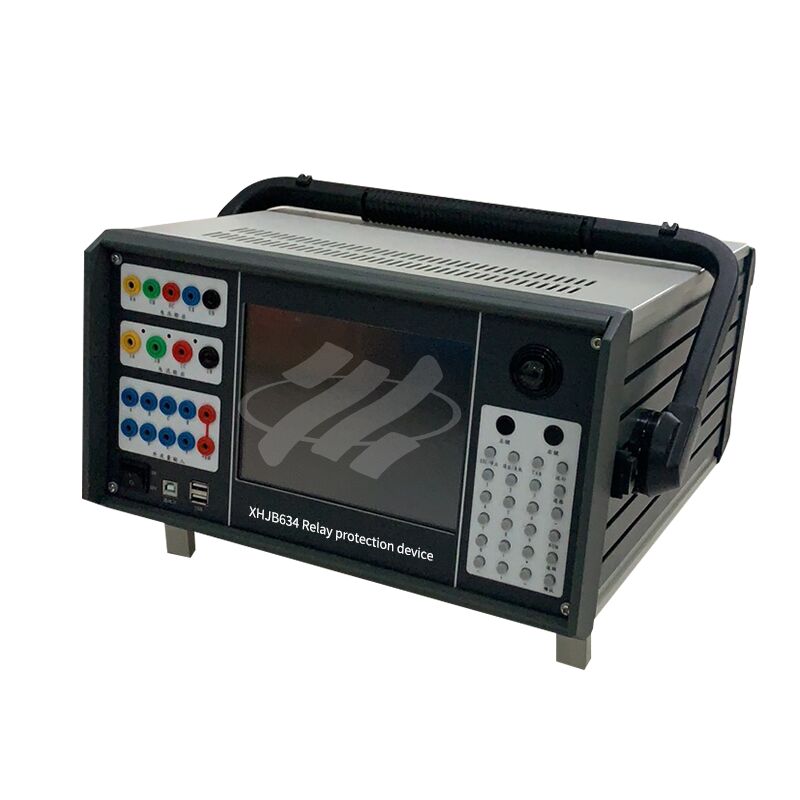

技術パラメータ
★ AC電流源: 単相: 3×40A 三相: 120A 電力: ≥450VA/相
★ 出力時間: 0~10A 連続、10~20A ≥60秒、>20A ≥10秒
★ AC電圧源: 単相: 4×120V 電力: ≥60VA/相
★ DC電流源: 単相: -10A~+10A 最大出力電力: ≥200VA
★ DC電圧源: 単相: -150V~+150V 最大出力電力: ≥100VA
★ AC源角度: 位相角: 0°~360° 精度: ±0.2°
★ AC源周波数: 周波数: 1~2000Hz 周波数分解能: 1mHz
★ 高調波出力: 第2次から第40次までの任意の振幅の高調波を出力可能
★ 同期: 電圧と電流の同期 ≤10μS
★ 入力: 15V~250Vの無電圧接点に対応する8チャンネル、無電圧接点の極性を自動識別
★ タイミング精度: 1秒未満の場合 ≤1ms
★ 出力: プログラム可能な無電圧接点4組、容量: AC/DC 250V、0.5A
★ 電源: 220V±10% 50Hz±10%
試験中、この範囲内で電圧はポイントごとに試験されます。各試験ラウンドで周波数は変化しますが、電圧は一定の値で維持されます。電圧値は初期値から徐々に増加し、ある値に達すると、装置はロックアウトを解除して正常に動作します。この値が低電圧ロックアウト境界値です。
電圧がロックアウト値未満で装置がロックされるため、初期変化値は一般的に装置の設定ロックアウト値より下に設定し、最終変化値は装置の設定ロックアウト値より上に設定する必要があります。つまり、試験は装置が動作しない状態から動作する状態へと進み、それによって装置の低電圧ロックアウト値を測定します。
