デジタル音磁ケーブル障害探知器 — 5インチタッチスクリーン、マルチモードフィルタリング機能付き|XHDD503C+

Name: デジタル音磁ケーブル障害探知器 — 5インチタッチスクリーン、マルチモードフィルタリング機能付き|XHDD503C+
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C+
Price: 1,550.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE/ISO
モデル番号:	XHDD503C+

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE/ISO

モデル番号:

XHDD503C+

位置決め方法:

音響と磁気の同期

検出精度:

≤ 0.1 m (位置決め)、≤ 0.5 m (経路)

フィルターモード:

フルパス、バンドパス、ローパス、ハイパス

画面:

1.5 インチタッチスクリーン LCD、480x850、350 nit

防水定格:

IP65

最低注文数量:

7.5 kg

ハイライト:

High Light

ハイライト:

デジタル音磁ケーブル障害探知器

タッチスクリーン付きTDRケーブル障害探知器

マルチモードフィルタリング機能付きケーブル障害探知器

Trading Information

最小注文数量:

1台

価格:

交渉可能

パッケージの詳細:

木製梱包

受渡し時間:

5～8営業日

支払条件:

T/T

供給の能力:

年間2000ユニット

製品の説明

デジタル音声磁気ケーブル障害ピンポインタ XHDD503C+

製品概要

XHDD503C+は,前もって位置づけられた粗略測定範囲内の誤差位置を正確に確認するために,音磁同期技術を使用した高精度ケーブル欠陥ポインタである.器具は,断層部での衝撃放出によって生成される音響と磁気時間差を記録し分析します, 振動のピックアップと電磁インダクションの原則を組み合わせて,正確な精度を提供します. 1.5 インチの高明るさタッチスクリーンLCD (480x850解像度,350ニット) で装備されています.XHDD503C+は,屋外でのフィールド操作でも,直接太陽光の下で明確な視力を確保します..

低抵抗,短回路,開き回路,断路,高抵抗漏れ,電源ケーブル,同軸ケーブル,低電圧ケーブルDL/T 849.2-2019およびGB/T 18268.1規格に準拠する.

主要な特徴

自動時間差計算の音磁同期位置付け
1.5インチタッチスクリーン高明度のLCD (480x850,350ニット) 陽光で読み取れる
音声と磁気チャンネルの両方の自動および手動の増幅/トリガー調整
4つの選択可能なフィルターモード:フルパス,バンドパス,ローパス,ハイパス
BNRの背景ノイズ削減と,困難なフィールド環境での無音ノイズ削減
信号の明確性を向上させるための第5階層の重複フィルタリング
誤差点接近の指示付きの路径偏差表示
高感度で騒音に耐える完全デジタル固定点探査機
IP65 防水級の多層物理隔離信号センサー
高容量リチウム電池,待機8時間以上,高速充電器
コンパクトで軽量設計主機体0.82kg,探査機2.2kg

テクニカル仕様

位置付け方法	アコースティック・磁気同期
検出精度	位置付け: ≤0.1m 経路: ≤0.5m
検出範囲	0.00 - 99.99 ms
フィルターモード	フルパス (100Hz-1600Hz),バンドパス (200Hz-600Hz),ローパス (100Hz-300Hz),ハイパス (160Hz-1600Hz)
フィルタリング方法	第5階層の重複フィルター
チャンネル利益	8 レベル (音と磁気) 0~99 レベル
音量	16 レベル増幅 (0-112 dB), 350Ω インペデンス
ディスプレイ	1.5インチタッチスクリーンLCD 480×850 350ニット
防水性	IP65 (多層物理隔離センサー)
電源	3.7V 3200mAh 18650 バッテリー x4
待機時間	>8時間
動作温度	-25°Cから65°C RH ≤90%
ケースの寸法	428L × 350W × 230H mm
総重量	7.5kg
メインユニット	190L×75W×135H mm,0.82kg
探査機	200 Dia × 130H mm,2.2 kg
準拠性	DL/T 849.2-2019 / GB/T 182681

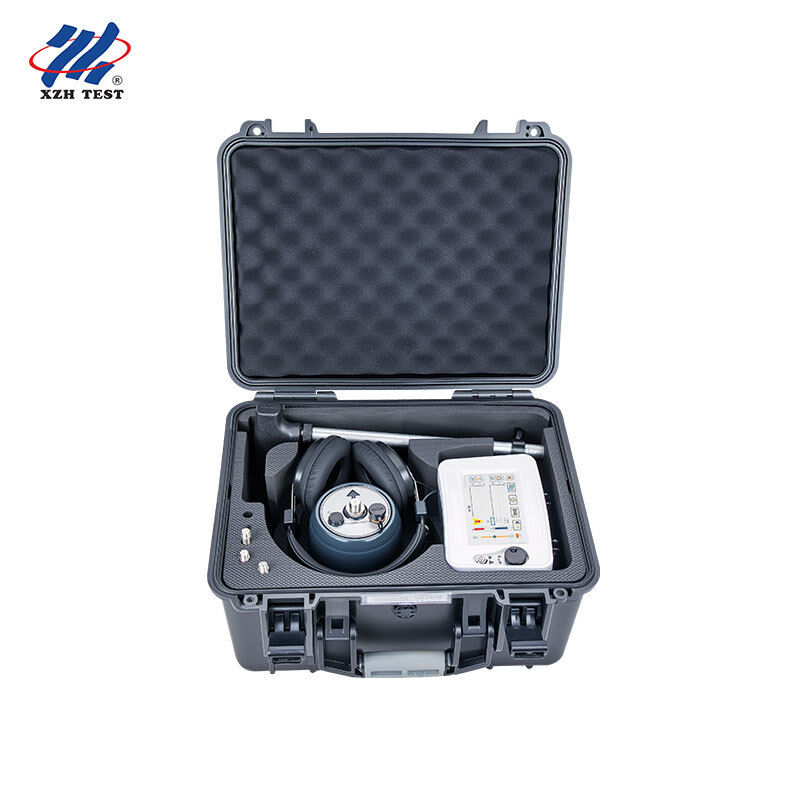

梱包リスト

楽器の部品リストと図
名前	量	グラフィック	名前	量	グラフィック
キャベルの故障検出器	1		探査機 (接続棒を含む)ベース,地面ピン探査器のコネクタとディスクコネクタ)	1
7コアシールド信号ケーブル	1
充電器	1
ヘッドフォン	1
ヘッドフォン	1		多機能性フローレンスキー	1

よく聞かれる質問

Q1: 音声磁気同期が障害の位置の精度をどのように向上させるか?

音声磁気法では,電磁信号 (光速に近い速度で移動する) と音声信号 (音速で土壌を通る) を同時に検出します.この2つの信号間の時間差を測定することでこの装置は,誤差点までの正確な距離を0.1メートル以内の精度で計算し,従来の音声のみの方法による推測を排除します.

Q2: 異なるフィールド条件ではどのフィルターモードを選択すべきですか?

4つのモードが利用可能である.フルパス (100Hz~1600Hz) は,最小限の干渉で一般使用;バンドパス (200Hz~600Hz) は,バランスのとれたノイズ拒絶;高周波が急速に弱くなる柔らかい土壌や砂地での低パス (100Hz-300Hz);低周波背景ノイズが主力的に存在する故障点に近い硬い舗装やコンクリート表面では,High Pass (160Hz-1600Hz)

Q3:XHDD503C+はどんな種類のケーブル障害を検出できるのですか?

XHDD503C+は,低抵抗障害,短回路障害,開路障害,高抵抗漏れ障害,電源ケーブルのフラッシュオーバー障害に対応する.高周波コアキシアルケーブル様々な材料の埋もれたワイヤ,横断線,電解介質.

Q4: IP65 格付けは,湿や塵のある環境では十分ですか?

IP65の評価は,インストラムが完全に防塵で,あらゆる方向から低圧水噴出から保護されていることを意味します.複数の層の物理隔離センサーは,敏感な探査機部品の追加の保護を提供しますXHDD503C+は雨,泥,建設塵,高湿度環境でも信頼性があります.

Q5: 継続的なフィールド使用では電池はどのくらい持続する?

内蔵3.7V3200mAh18650リチウムバッテリーパック (4セル) は8時間以上の連続待機状態を備えています.付属した高速充電器で完全な充電は約4時間かかります.装置は,バッテリーを損傷することなく,部分的に充電しながら使用できます..

Q6:XHDD503C+は1人の技術者によって操作できますか?

システム総重量は 7.5 kg 主機体は 0.82 kg 探査機は 2.2 kg1人の操作者が, 設定し,ほとんどのフィールドシナリオで独立して故障を特定します.

Q7:XHDD503C+はどの基準に準拠していますか?

XHDD503C+は,DL/T 849.2-2019 (電源機器の特殊テスト用の一般技術条件) とGB/T 18268の音磁位置定位要件を満たしています.1 (産業用施設で使用される試験機器に対する反干渉要件).

Q8: 計器に付属しているアクセサリーは?

標準配件にはメインユニットデジタル探査機接続棒と三脚ベース 7コアシールド信号ケーブルプロモニタリングヘッドフォン急速充電器組み立て用の多機能のフレンチキーすべての物品は 428L × 350W × 230H mmの保護ケースに詰め込まれています

Q9:XHDD503C+は高電圧パルス発電機で動作できますか?

XHDD503C+は,ケーブル欠陥の事前位置付けに使用される標準の高電圧パルス発電機と互換性があります.最適な音響磁気時間差測定のために3〜5秒間の周期的な放電サイクルが必要です最良の結果のために,XZH TESTのXHHD523LまたはXHHG521Aプレロケーターとペアを組み合わせて,完全な故障検出ワークフローを可能にします.

Q10: どんな保証と販売後サポートが提供されていますか?

XZH TESTは,製造欠陥をカバーする標準製品保証を提供します.包括的な英語のユーザーマニュアルが含まれ,操作ガイドのために遠隔技術サポートが利用できます.大量注文では,現場での運用開始とオペレーター訓練を安排できます.部品やアクセサリーは迅速な出荷のためにストックに保管されています
