頑丈なケーブル障害ピンポインター BNRノイズリダクション搭載 | XHDD503C+
製品概要

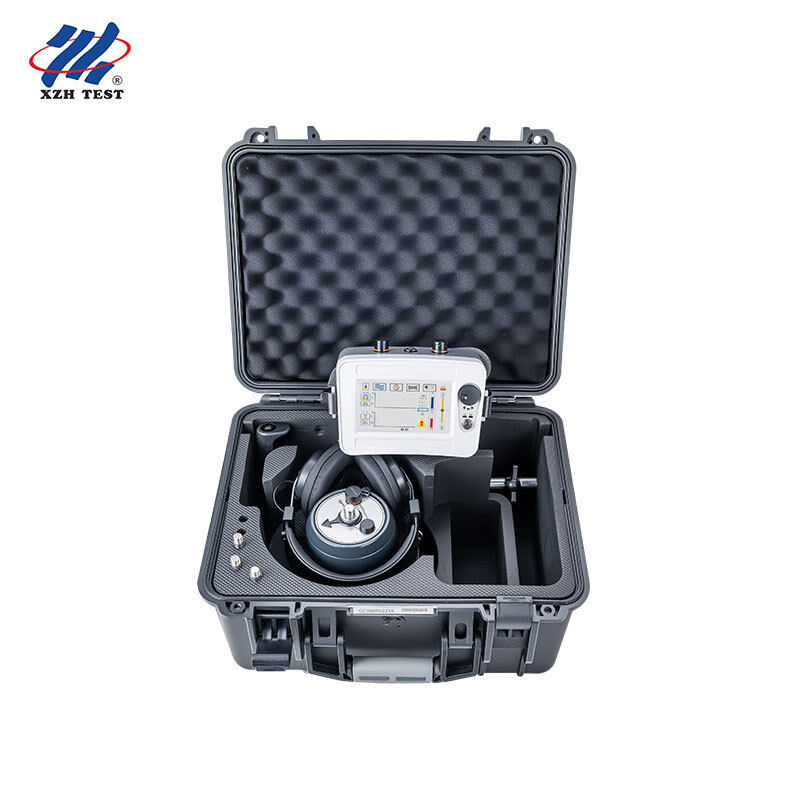

XHDD503C+は、過酷な全天候型フィールドオペレーション向けに設計されたプロフェッショナルグレードのアコースティックマグネティックケーブル障害ピンポインターです。XHDD503C+プラットフォームをベースにしたProバージョンは、優れたノイズ耐性、長時間のバッテリー持続時間、および鉱山サイト、オフショアプラットフォーム、極端な気候地域を含む過酷な屋外環境向けの堅牢な構造を強調しています。
ミュートノイズ抑制機能を備えた高度なBNRバックグラウンドノイズリダクション、5次重ね合わせフィルタリング、4つの選択可能なフィルターモードを備えたXHDD503C+は、周囲の電気ノイズ、交通振動、産業機械が通常測定精度を損なう高干渉環境で優れた性能を発揮します。マルチレイヤー物理絶縁センサーを備えたフルデジタルプローブは、湿った、ほこりの多い、高湿度の条件下で一貫したIP65定格のパフォーマンスを保証します。
DL/T 849.2-2019およびGB/T 18268.1に準拠したXHDD503C+は、最小限のダウンタイムで信頼性の高いピンポイント精度を必要とするユーティリティ保守チーム、鉱山電気技師、鉄道信号チーム、および産業フィールドサービスエンジニアにとって最適な選択肢です。
主な特徴
高干渉環境向けのミュートノイズ抑制機能を備えた高度なBNRバックグラウンドノイズリダクション
アコースティックマグネティック同期測位と自動時間差計算
1.5インチ太陽光読み取り可能タッチスクリーンLCD（480x850、350ニット）
4つの設定可能なフィルターモード：全帯域通過、帯域通過、低域通過、高域通過
電気的にノイズの多いサイトで最大の信号明瞭度を実現する5次重ね合わせフィルタリング
アコースティックおよびマグネティックチャネルの自動および手動ゲイン/トリガー制御
経路偏差表示と障害点接近アラートシステム
IP65マルチレイヤー絶縁を備えたフルデジタル、高感度、ノイズ耐性プローブ
急速充電機能を備えたバッテリー寿命の延長
鉱業、オフショア、極端な気候での展開に対応する堅牢なケース
技術仕様
| 測位方法 |
デジタル信号処理によるアコースティックマグネティック同期 |
| 検出精度 |
測位: ≤ 0.1 m; 経路: ≤ 0.5 m |
| 検出範囲 |
0.00 - 99.99 ms |
| ノイズリダクション |
BNRバックグラウンドノイズリダクション + ミュートノイズ抑制 |
| フィルターモード |
全帯域通過（100Hz-1600Hz）、帯域通過（200Hz-600Hz）、低域通過（100Hz-300Hz）、高域通過（160Hz-1600Hz） |
| フィルタリング方法 |
5次重ね合わせフィルター |
| チャネルゲイン |
8レベル（音＆磁気）; トリガーしきい値 0-99レベル |
| 音声出力 |
16レベルゲイン（0-112 dB）、350Ωインピーダンス |
| ディスプレイ |
1.5インチタッチスクリーンLCD、480x850、350ニット |
| 防水等級 |
IP65（マルチレイヤー物理絶縁センサー） |
| 電源 |
3.7V 3200mAh 18650バッテリー x4 |
| 待機時間 |
> 8時間（フィールド対応） |
| 動作温度 |
-25°C～65°C; 相対湿度 ≤ 90% |
よくある質問
Q1: プロフェッショナルなフィールドオペレーションにおいて、BNRノイズリダクションが不可欠なのはなぜですか？
BNR（バックグラウンドノイズリダクション）は、交通の騒音、産業機械の振動、風の音、近くの電力線からの電気的なハム音などの持続的な周囲干渉を積極的にフィルタリングします。ミュートノイズ抑制と組み合わせることで、XHDD503C+は、標準的なピンポインターでは使用可能な測定値が得られない環境でも、障害放電の明確な「ポップ」音を分離できます。
Q2: XHDD503C+は鉱山環境で確実に動作しますか？
はい。XHDD503C+は鉱山用途に特別に堅牢化されています。IP65定格のエンクロージャーは、石炭の粉塵、鉱物スラリー、および水しぶきから保護します。強化されたプローブケーブルと耐衝撃性のあるメインユニットハウジングは、露天掘りおよび地下鉱山操作で一般的な振動と機械的ストレスに耐えます。動作温度範囲-25℃～65℃は、ほとんどの鉱山気候条件をカバーします。
Q3: XHDD503C+はオフショアおよび海洋ケーブルテストに適していますか？
マルチレイヤー物理絶縁センサーとIP65防水定格により、XHDD503C+はオフショアプラットフォーム、風力発電所の海底ケーブル着地点、および港湾ケーブルテストに適しています。BNR技術は、波の動き、発電機の騒音、金属構造の振動が継続的なバックグラウンド干渉を生み出すこれらの環境で特に価値があります。
Q4: 5次重ね合わせフィルタリングは標準フィルタリングとどのように異なりますか？
5次重ね合わせフィルタリングは、音響信号に5つのカスケードフィルタリングステージを適用し、単純な1次または2次フィルターよりも大幅に急峻なロールオフを提供します。これにより、ターゲット放電音とバックグラウンドノイズの間の分離がシャープになり、電気的にノイズの多い産業環境での時間差測定の信頼性が向上し、障害距離計算がより信頼性が高くなります。
Q5: 最低注文数量と納期は？
最低注文数量は1ユニットで、標準納期は5～8営業日です。各ユニットは木製ケースに安全に梱包されています。大量注文は、優先生産スケジューリングと割引価格の対象となる場合があります。プロジェクトの要件に基づいたカスタム見積もりについては、XZH TESTセールスにお問い合わせください。
Q6: 障害点接近アラートシステムはどのように機能しますか？
オペレーターがプローブをケーブルルートに沿って移動させると、機器はアコースティックマグネティック時間差値を継続的に監視します。4つの連続したデータセットが30ms未満を記録すると、ディスプレイにプローブが障害点に接近していることが示されます。経路偏差インジケーターは、プローブがケーブル中心線の左側にあるか右側にあるかも示し、正確なアライメントをガイドします。
Q7: 機器はテストデータを保存およびエクスポートできますか？
XHDD503C+は、リアルタイム比較のために、最新の4つのアコースティックマグネティック時間差測定セットをタッチスクリーンに直接表示します。拡張データロギングおよびレポート生成のニーズについては、XHDD503Cシリーズと互換性のあるデータ管理アクセサリおよびソフトウェアオプションについて、XZH TESTにご相談ください。
Q8: どのようなトレーニングまたはテクニカルサポートが提供されますか？
ステップバイステップの操作手順を含む包括的な英語のユーザーマニュアルが含まれています。トラブルシューティングと操作ガイダンスについては、電子メールおよびビデオ通話によるリモートテクニカルサポートが利用可能です。バルク注文または長期的なパートナーシップ契約については、オンサイトコミッショニング、クラスルームトレーニング、およびフィールドデモンストレーションプログラムを手配できます。
Q9: 極端な寒さや暑さの中で機器はどのように機能しますか？
XHDD503C+は、相対湿度90%まで、-25℃から65℃までの連続動作定格です。リチウムバッテリーパックは、この範囲全体で安定した放電特性を維持します。-25℃を下回る操作では、タッチスクリーンの応答性とバッテリー効率を最適化するために、展開前に暖房付きの車両キャビンで短時間ウォームアップすることをお勧めします。
Q10: XHDD503C+とXHDD503C+の違いは何ですか？
XHDD503C+は、標準のXHDD503C+をベースに、強化されたBNRノイズリダクション、ミュートノイズ抑制、極端な環境向けの堅牢なケーシング、および障害点接近アラートシステムを備えています。両モデルは、同じコアアコースティックマグネティック同期技術、0.1mの精度、IP65定格、フィルターモード、およびディスプレイ仕様を共有しています。鉱業、オフショア、高干渉の産業サイトにはProを選択してください。一般的なユーティリティおよび請負業者用途には標準を選択してください。
