| 起源の場所: | 陝西省、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| モデル番号: | XHHV535-4TSB |
電力会社,ケーブル試験請負業者,現地のメンテナンススタッフのために設計

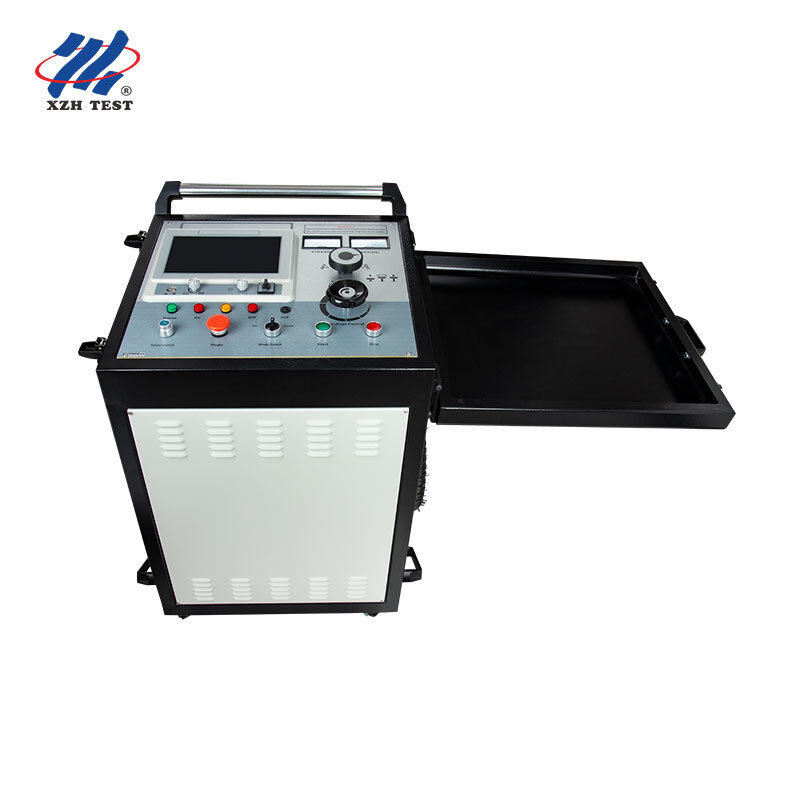

XHHV535-4TSBは完全に統合されたケーブル欠陥位置付けシステム10.1インチタッチスクリーンTDRケーブル故障テストと 32kV/2048Jの高電圧パルス発電機を1つのエゴノミックなトロリープラットフォームで組み合わせています.低電圧パルス,高電圧フラッシュオーバー,8倍多電圧このシステムは,低抵抗の故障から35kV以下の電源ケーブルのフラッシュオーバー高抵抗の故障まですべて処理します.DL/T846-2016そしてDL/T474-2017モバイルで 現場対応のソリューションに 置き換えるのです
| 高電圧のパルス | 3つのレベル: 0∼32kV / 0∼16kV / 0∼8kV |
| 内蔵コンデンサ | 3つのレベル: 4μF/32kV, 16μF/16kV, 64μF/8kV |
| 放出エネルギー | 2048J |
| HV側電流 | 0∼60mA |
| 高電圧 精度 | クラス25 |
| 出力偏性 | 負極性 |
| 最大電源 | 2000W |
| 影響時間 | 自動 ∼ 7s サイクル;手動任意 |
| 超電流保護 | 9A (>5s) 低電圧側 |
| 超温保護 | 105°C |
| 動作電源 | AC 220V ±10% / 50Hz |
| 採取頻度 | 1MHz〜400MHz |
| 距離範囲 | ≥120km (選択可能な範囲10) |
| 最低解像度 | 0.07m |
| テスト・ブラインドゾーン | ≤10m |
| 低電圧パルス | 300V ±15%, 8パルス幅 |
| 測定誤差 | ≤ ± 0.5% × L + 1m) |
| ディスプレイ | 10.1インチTFTタッチスクリーン,1024×600 280ニット |
| バッテリー | 10.4Ah リチウム 2時間充電 5時間以上稼働 |
| 動作温度 | -20°C∼+65°C,90%RH |
都市配送網
35kV 以下の地下ケーブルの完全な故障位置作業流程:内蔵メガオムメーターによる故障診断 → 多パルスTDRによる事前位置付け → 音声磁気同期による正確な位置付けすべては"つの電車システムから
工業工場とサブステーション
DCは,稼働中にトランスフォーマー,スイッチギア,ケーブルの電圧テストに耐え,生産に重要なフィッダがダウンしたときの迅速な故障応答.トロリーの設計は,交換室間の迅速な移動を可能にします.
鉄道・地下鉄システム
信号と牽引電源ケーブルの位置が不良だ 鉄道廊下に沿ってバッテリー駆動のTDRテスト機が交流電源が利用できない場合.
第三者のテストサービス提供者
オールインワンシステムはフィールドサービス通話の90%をカバーします. 低電圧パルスで迅速なチェック, 8回多パルスで複雑な高抵抗障害,およびクライアントの報告のための包括的な波形ストレージ.
Q:XHHV535-4TSBは 独立型HV電圧発電機と何が違うの?
4TSBは,10.1インチタッチスクリーンTDRテスターとマルチパルス技術と1つのトロッリーに搭載された32kV/2048JHVパルス発電機を組み合わせた完全なケーブル故障検出システムです.スタンドアロン発電機とは違って障害診断 (内蔵メガオムメーター) から事前配置 (TDR) まで,個々の機器や外部カプラーを必要とせずに正確な位置付けまで,作業の全流れを処理します.
Q: いつ標準の高電圧フラッシュオーバーの代わりに多パルス方法を使うべきですか?
高抵抗およびフラッシュオーバーの故障では,8回多パルス方法が推奨される.従来のHVフラッシュオーバーは解釈が難しい複雑なコシノス振動波形を生成する.複数のパルス 欠陥点での弧長さを延長し,同時に8波形セットをキャプチャ, 明確な距離測定のために,クリーンな短回路のようなエコーを提供します.
Q: TDR テスト機は HV 発電機から独立して動作できますか?
はい.TDRケーブル故障検査機には,内蔵10.4Ahのリチウム電池があり, 5時間以上の独立操作を可能にします.低電圧パルステスト,ケーブル長さの測定,波速校正熱電源発電機がオンにならずに 熱電源抵抗試験 (メガホムメーター機能)
Q: ケーブルに適した電圧/電圧容量レベルをどのように選ぶか?
ケーブルの電圧評価と故障タイプに基づいて選択する.低電圧ケーブルと高電流を必要とする低抵抗ケーブルでは8kV/64μF;中電圧ケーブルと一般的漏れ障害では16kV/16μF.最大断熱電圧を必要とする35kVケーブルと高抵抗フラッシュオーバー障害用32kV/4μF3段階のスイッチは,電源を入れる前に,単一の回転ボタンで実行されます.
Q:保証と販売後サポートは?
標準保証は,製造欠陥をカバーし,終身技術サポートとメンテナンスサービスを含む配達から12ヶ月です.延長保証プランは利用できます.遠隔診断をします24時間以内に回答されます. 詳細は,すべての質問に回答されます.
Q:クライアントのレポートのためにテスト波形をエクスポートできますか?
TDRテストは,中国文字の名前で波形を保存します. USB接続と付属PCソフトウェアを通じて,報告を作成するこれは,顧客のために結果を文書化する必要があるテストサービスプロバイダにとって特に価値があります.
オーダーメイドの設定が必要ですか?
XZH TESTは,調整可能な電圧範囲,拡張コンデンサターバンク,音声磁気ポインタとルートトレーサとの統合を備えた,カビルの故障位置付けシステムを提供しています.パーソナライズされたオートメントのためにあなたのフィールド要件を私たちのエンジニアリングチームと連絡してください.
