| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| モデル番号: | XHHD530M |
XHHD530Mは、電力会社、放送・通信部門、産業施設、および農村電化保守チーム向けに設計された、プロフェッショナルグレードの埋設ケーブル故障探知器です。直接埋設された装甲ケーブルラインを含む地下ケーブルの位置を特定し、最小限の掘削で正確に故障を特定するために特別に製造されています。
本器は、ケーブルの方向、地下での正確な位置、おおよその埋設深度、および地絡故障や断線故障などのさまざまな故障タイプを検出します。水田、セメント道路、レンガや石の表面、アスファルト道路、さらには建物の壁に埋め込まれたケーブルなど、多様な地形条件で信頼性の高い性能を発揮します。適切な検出方法を使用すれば、地上にある防水電線やケーブルもテストできます。
システムは、信号送信機、信号受信機、プローブ、挿入ロッド、および接続アクセサリーで構成されています。送信機と受信機はどちらもコンパクトで、構造的に最適化され、美的に洗練されています。本器は、高感度、同期音響メーター表示による優れた耐干渉能力、便利な単一オペレーター操作、および迅速で正確な故障点特定に優れています。
| デュアルモード検出 単一の機器に誘導法（空間磁場ピックアップ）と挿入法（地電位差測定）を組み合わせ、埋設ケーブル故障のあらゆるシナリオをカバーします。 |
内蔵KΩ測定 統合された絶縁抵抗測定機能により、別途マルチメーターやメガーを用意する必要がなくなります。検出を展開する前に、故障の性質（漏電、断線、短絡）を直接判断できます。 |
| デュアル感度受信機 高/低感度切り替えと同期音響メーター視覚表示により、強い信号環境と弱い信号環境の両方で明確な信号解釈を保証します。 |
出力2高電流端子 金属短絡故障検出用の専用1-5Aピークパルス出力。電力消費を最小限に抑えながら効果を高めます。 |
| 高耐干渉性 220kV高電圧送電線の直下で動作しても、受信信号はクリアで安定しており、電力回廊環境での信頼性の高い検出を保証します。 |
マルチ検証方法 偽のポイントを排除するために、横対称法、交差法、等電位円法、X型検証など、17以上の現場で実証された検出および検証技術をサポートします。 |
| 拡張検出範囲 ケーブル長3kmまでの故障を効果的に検出し、実地経験では2〜3メートルの埋設深度で1〜5kmを超えています。 |

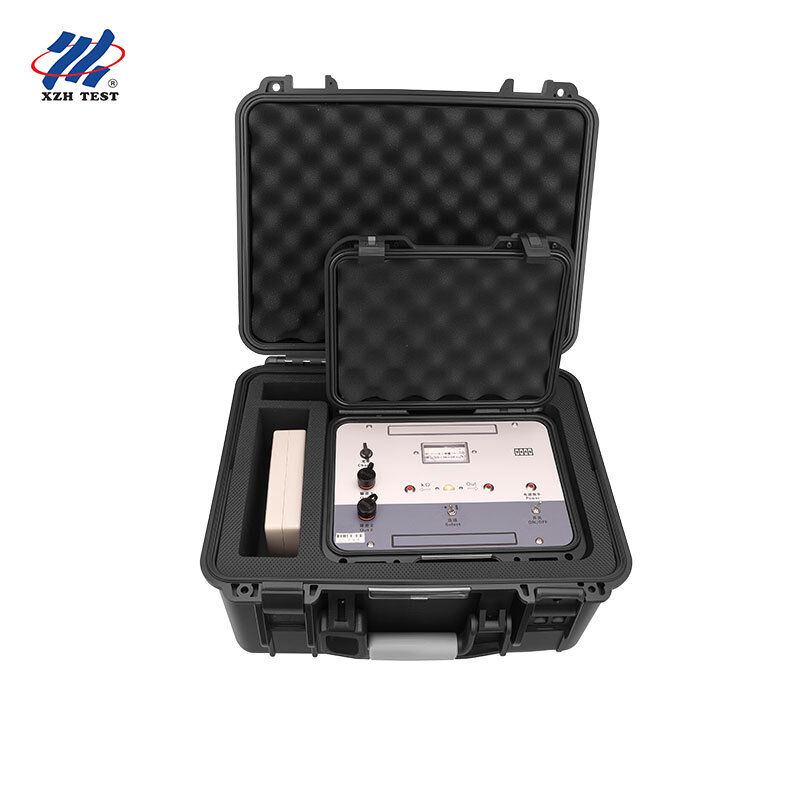

ポータブルフィールド対応設計 頑丈な輸送ケースに入った完全なキットの重量は約5kgです。単一のオペレーターが最小限のセットアップ時間で展開できます。 |
| パラメータ | 仕様 |
|---|---|
| 出力信号形式 | パルス周期1.34 ± 0.15ms、幅0.2 ± 0.1ms、間欠周期1.8 ± 1s |
| 出力電圧（高範囲） | > 1000Vp-p |
| 出力電圧（中範囲） | > 60Vp-p |
| 出力電圧（低範囲） | > 30Vp-p |
| 出力2端子 | ピークパルス短絡電流1-5A |
| パルス電力 | > 2.5W（高範囲負荷80kΩ時） |
| KΩ測定 | 0-∞範囲—導通、断線、混合、および地絡抵抗をチェックします |
| 電源 | 8.4V充電式バッテリー |
| パラメータ | 仕様 |
|---|---|
| 受信信号形式 | パルス周期1.36 ± 0.15ms、幅0.2 ± 0.1ms、間欠周期1.8 ± 1s |
| 感度設定 | 高/低選択可能 |
| 表示 | 同期音響出力付きアナログメーター（±方向） |
| 電源 | 6V（単三電池4本） |
| パラメータ | 仕様 |
|---|---|
| 漏電故障精度（≤500kΩ） | < 0.2m（挿入法、長さ≤3km、深さ≤2m） |
| 断線故障精度 | < 0.4m（長さ≤1km、深さ≤2m、良好な絶縁） |
| 実用検出範囲 | 現場条件で2〜3mの埋設深度で1〜5kmを超える可能性があります |
| 耐干渉性 | 220kV送電線下での信頼性の高い動作 |
| 動作条件 | 周囲温度-15℃〜+55℃; 気圧86-108kPa |
誘導法 — 電磁場の原理に基づき、ケーブルに送信されたパルス信号が周囲空間に磁場を生成します。プローブはこの空間磁場信号を拾い、受信機によって音声と視覚的なメーターの偏向の両方に増幅されます。音の強度と針の振れ幅を監視することで、オペレーターはケーブルの方向、おおよその故障ゾーン、地下での正確な位置、および基本的な埋設深度を判断します。
挿入法 — パルス信号が埋設ラインに送信されると、ケーブルルートと故障点の上方の地表に規則的な電場が形成されます。2つの挿入ロッドがこの分布電場内の2点間の電位差を測定します。受信機は信号を視覚的なメーターの偏向（正/負の方向）と音声出力に増幅します。針の方向と振れ幅を観察することで、地下での正確な位置と正確な故障点が正確に特定されます。
本器は、偽陽性を排除するために、現場で実証された17以上の検証技術をサポートしています。これには、横対称法、交差法、等電位円検証、X型検証、前方対称法、二回位置決め法、短距離法、および硬質表面用の湿潤法が含まれます。
| 番号 | アイテム | 数量 | 備考 |
|---|---|---|---|
| 1 | 送信機 | 1 | KΩ測定機能付き信号源 |
| 2 | 受信機 | 1 | 音響メーター表示付きデュアル感度 |
| 3 | プローブ | 1 | 誘導法空間磁場ピックアップ用 |
| 4 | プローブヘッド | 1 | 交換用プローブチップ |
| 5 | 挿入ロッド（赤と黒） | 2 | 挿入法電位差測定用 |
| 6 | 接続ケーブル | 2 | 信号および接地接続ケーブル |
| 7 | 充電器 | 1 | 送信機バッテリー用 |
Q: 誘導法と挿入法の違いは何ですか？
誘導法は、通電中のケーブルの周りに生成される空間磁場を拾うためにプローブを使用します。ケーブルの方向を素早くトレースし、埋設深度を推定し、おおよその故障ゾーンを特定するのに理想的です。挿入法は、2つの挿入ロッドを介して地表の電位差を測定し、0.2m未満の精度で正確な故障点特定を可能にします。これらを組み合わせて使用すると、完全なワークフローが得られます。誘導法で大まかにスキャンし、挿入法でピンポイント検証を行います。Q: 内蔵のKΩ測定機能は現場でどのように役立ちますか？
検出を展開する前に、KΩ測定機能により、オペレーターは各導体と地面間の絶縁抵抗を測定し、故障タイプを直接判断できます。低抵抗地絡故障（≤20kΩ）、高抵抗地絡故障（20-500kΩ）、または絶縁された断線故障（>MΩ）のいずれかです。これにより、別途マルチメーターやメガーを用意する必要がなくなり、最初から正しい検出方法と送信機出力設定が保証されます。
Q: XHHD530Mはコンクリートやアスファルトの下の故障を検出できますか？
はい。セメント道路、アスファルト、レンガ、石などの硬質表面の場合、本器は湿潤法を使用します。挿入ロッドの先端を水に浸した素材（タオル、布）で包んで地面との接触を増やしたり、ラインに沿って挿入ポイントに水をかけたりします。誘導法は地面との接触なしで機能するため、あらゆる表面タイプの上で初期スキャンが可能です。
Q: 本器は偽信号や幻の故障点をどのように処理しますか？
XHHD530Mは、T字路、コーナー、交差する地下線、金属パイプ、および不均一な埋設深度によって引き起こされる偽陽性を排除するために、数十年の現場経験から開発された17以上の検証技術をサポートしています。複数の方法による相互検証により、掘削を開始する前に特定された故障点が本物であることを保証します。
Q: 最大検出範囲と深さは？
本器は、0.2m未満の位置決め精度で2mの埋設深度でケーブル長3kmまでの故障検出に対応しています。実地条件では、多くのユーザーが土壌組成と故障抵抗特性に応じて、2〜3メートルの深さで5kmを超える効果的な検出を報告しています。
Q: XHHD530Mは高電圧送電線の近くで動作できますか？はい。本器は高い耐干渉能力を備えており、220kV送電線の直下で動作しても、クリアで安定した信号受信を提供できることが現場で実証されています。同期音響メーター表示は、電磁ノイズの影響を受けない二重の確認を提供します。
Q: 保証とサポートは含まれていますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯技術サポート。CEおよびISO認証済み。各キットには、送信機、受信機、プローブ、挿入ロッド、接続ケーブル、充電器、および頑丈な輸送ケースに入ったユーザーマニュアルが含まれています。オンサイトトレーニングおよび延長保証オプションはリクエストに応じて利用可能です。
▎アフターサービス
製品品質の問題に対する12ヶ月の無料保証、生涯メンテナンスおよび技術サポート。CEおよびISO認証済み。技術的な問い合わせは通常24時間以内に回答されます。オンサイトでの試運転およびオペレーターのトレーニングはリクエストに応じて利用可能です。
