| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHSB505B |

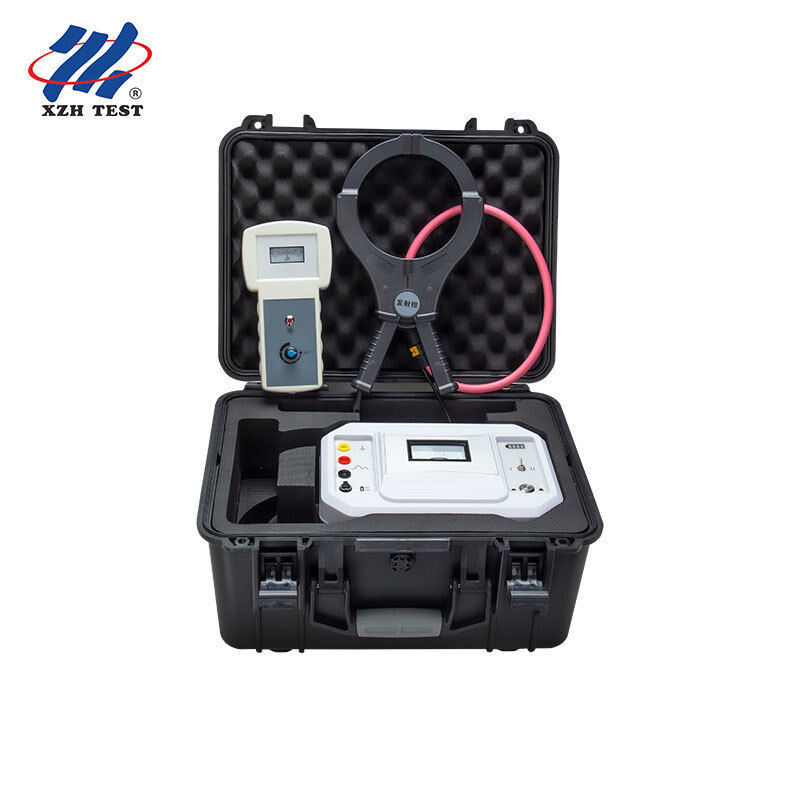

このケーブル識別器は、電力ケーブル技術者および電力業界の作業員がケーブル識別問題を解決するために特別に設計されています。その動作原理は、送信機が識別対象のケーブルに印加される規則的なパルス信号を出力し、ケーブルに沿って送信信号と一致する誘導信号を生成することです。受信クランプと受信機が信号を変換、検出、識別し、受信機に表示される振幅、パルス数、極性を観察することで、トレンチ内の複数のケーブルの中から対象ケーブルを識別できます。この製品は、活線ケーブル識別と非活線ケーブル識別の両方の機能を備えており、電力建設現場でのケーブル識別の多様なニーズに対応します。送信機、送信クランプ、受信機、フレキシブル受信クランプで構成されています。
1台で活線ケーブル識別と非活線ケーブル識別が可能で、複数の現場要件に対応します。
送信機は800Hzのパルス信号を出力し、レベルI（145V）とレベルII（240V）を選択可能で、出力電流は0〜10Aです。
内蔵の大容量充電式リチウムバッテリー（12.6V 5200mAh）は、4時間以上の連続作業が可能で、短絡保護、過熱保護、バッテリー残量表示を備えています。
ポータブルABSハウジングデザイン。送信信号時には、電流計のポインターが規則的に振れ、電源ライトが動的に点滅します。
送信クランプはφ105mmのジョー開口部を持ち、方向指示付きで対象ケーブルに信号を結合します。フレキシブル受信クランプ（ローグフスキーコイル）は、内径約200mmで、太いケーブルや不規則な導体に適しています。
受信機は3.2インチカラーLCDスクリーン、高速マイクロプロセッサ、精密アルゴリズムを備え、信号の振幅、パルス数、極性、検出結果をリアルタイムで表示します。
信号キャリブレーション機能：振幅、パルス数、極性がすべて一致すると、ステータスバーに「対象ケーブル」と表示されます。それ以外の場合は「非対象ケーブル」と表示されます。
1〜8レベルのゲイン調整、非接触測定、安全かつ高速です。
| パラメータ | 仕様 |
|---|---|
| 機能 | 特殊パルス信号の放射、出力ステータス表示、バッテリー表示、過熱保護、短絡保護 |
| 電源 | 12.6V 5200mAh大容量充電式リチウムバッテリー、4時間以上の連続作業 |
| 出力モード | 非活線識別用の直接接続。活線識別用の送信クランプ結合 |
| 放射周波数 | 800Hzパルス信号 |
| パルス周期 | 1グループあたり2.75秒 |
| 出力電圧 | レベルI：145V；レベルII：240V（±10％） |
| 出力電流 | 0〜10A（瞬間平均、±10％） |
| テストリード | 赤と黒のアリゲータークリップリード、各1.5m |
| 送信クランプサイズ | 320×180×35 mm、ジョーφ105mm、ケーブル3m |
| 送信機サイズ | 268×193×100 mm |
| 動作温度 | -20℃〜55℃ |
| 保管条件 | -20℃〜40℃、≤95％RH、結露なきこと |
| 充電器 | 12.6V 1A DC充電器 |
| パラメータ | 仕様 |
|---|---|
| 機能 | 活線ケーブル識別、非活線ケーブル識別 |
| 電源 | 7.4V 2200mAh充電式リチウムバッテリー、5時間連続作業 |
| ディスプレイ | 3.2インチカラーLCDスクリーン |
| 信号キャリブレーション | 送信信号をキャリブレーションします。キャリブレーション後にゲインがロックされ、異なるケーブルの場合は再キャリブレーションが必要です |
| 方向認識 | 送信クランプ、受信クランプ、負荷信号は同じ方向である必要があります |
| 識別結果 | 振幅、パルス数、極性がすべて「√」を示し、ステータスバーに「対象ケーブル」と表示されます |
| 検出範囲 | 非活線：0Ω〜2.5kΩ；活線：0Ω〜20Ω |
| ゲイン調整 | 1〜8レベル調整可能 |
| フレキシブル受信クランプ | ローグフスキーコイル、リード約2m、内径約200mm |
| 受信機サイズ | 240×100×36 mm |
| 動作温度 | -20℃〜55℃、80％RH未満 |
| 充電器 | 8.4V 1A充電器 |
