地下パイプラインロケーター（15W送信機、深度0～20m検知） | XHGX507C1

Name: 地下パイプラインロケーター（15W送信機、深度0～20m検知） | XHGX507C1
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C1
Price: 1,662.00 USD
Availability: InStock

製品詳細:

起源の場所:	Xi'an、Shaanxi、中国
ブランド名:	XZH TEST
証明:	CE, ISO
モデル番号:	XHGX507C1

詳細情報

起源の場所:

Xi'an、Shaanxi、中国

ブランド名:

XZH TEST

証明:

CE, ISO

モデル番号:

XHGX507C1

出力電力:

最大15W、9段階調整可能

直接出力電圧:

最大300V

出力周波数:

640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz

検知範囲:

直結0～20km。連結方式 0～10km

深さの測定:

0～20m、リアルタイム表示

ケーブルの識別:

最大 20 本のケーブル (L1 ～ L20)、フレキシブルクランプ

障害の場所:

オプションの A フレーム、ステップ電圧方式 (640Hz ～ 3.20kHz)

受信機の表示/バッテリー:

4.3インチのタッチLCD。 8.4V 5200mAh

トランスミッターバッテリー:

11.1V リン酸鉄リチウム

使用温度:

-10～+40℃、80%RH以下

安全基準:

IEC61010-1、IEC61010-031、IEC61326

保証:

12ヶ月

ハイライト:

High Light

ハイライト:

municipal underground cable locator

underground pipe and cable locator

pre-excavation cable fault locator

Trading Information

最小注文数量:

1台

価格:

交渉可能

パッケージの詳細:

木製梱包

受渡し時間:

5～8日

支払条件:

T/T

供給の能力:

2000 単位/年

製品の説明

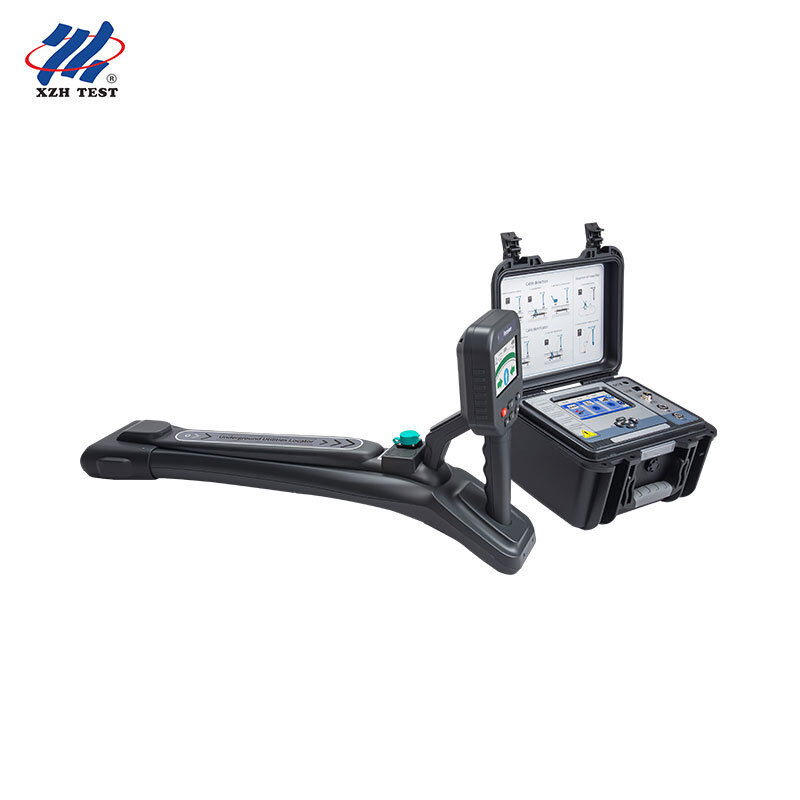

地下ケーブルとパイプラインの位置付け器 XHGX507C1

XHGX507C1 地下電缆・管道定位器は,市政・建築現場業務に適した完全な公共施設勘探システムである.埋葬された電線,通信ケーブル,金属水管,ガス管道・管道を追跡し,その経路を表示し,方向指示を提供し,埋葬された深さと電流をリアルタイムで測定し,共有管道内の20条以上の電線中の単一の電線を識別する.したがって,掘削機が到着する前に,スタッフは底辺が正確に知ることができます.

XHGX507C1は,公共施設の安全を確保するために推奨されている完全な発掘前探査プログラムをサポートします:無動式スキャンで発射器を必要とせず,電線線を見つけることができます.感受モード区域スキャンでは,暴露されていない金属管を表示し,発掘前にすべての標識の経路の深さを追跡および検証することができます.

応用と対象者:専用都市水,ガス,暖房ネットワーク事業者,電信現場スタッフ,公共施設の図面承担者,土木工学チーム設計,ケーブルやパイプ路が衝突するのを防ぐために,掘削,改装または非開掘工事前の地下公共施設の位置付けと図面に使用されます.

主要规格

範囲	规格
モデル	XHGX507C1
函数	ケーブル/管道路径追跡 (方向を示す),实時深度及び電流測定,ケーブル識別,A型架接地故障查找 (選択可能)
検査範囲	直接接続:20公里合結方式:10公里感应方式:埋設深さ2メートル以下のケーブルに使用する.
深度測定	020米実時表示;中心軸定位精度±5% (埋深0?? 3米),−10% (埋深3?? 20米)
発射機出力	最大電源15W,9 級調節可能,全自動リアルタイム阻抗マッチング
発射器出力電圧	最大電圧300V (直接出力)
输出周波数	11つの主動周波数:640Hz,1.28kHz2.56kHz3.20kHz4.09kHz8.19kHz10.2kHz32.7kHz65.6kHz81.9kHz,197kHz;接收器の余分な増加 50Hz/60Hz/250Hzのパシティブ周波数
输出モード	直接連接/ 直接連接/ 直接連接/ 直接連接/ 直接連接
ケーブル識別	最多20根前校準電缆 (L1L20),柔らかい装置付き;合格標準:電流 ≥0.3mA,且校準値の75%~135%範囲で,電流方向にマッチ
故障定位 (可選)	採用640Hzの3.20kHzのA型阶跃電圧法断熱損傷,低圧電缆接地障害と高圧電缆護套障害を検知する
接收器ディスプレイ/電池	4.3英寸電容式触覚液晶画面,陽光下可視;8.4V 5200mAh充電電池
発射器画面/電池	5英寸電容式触覚液晶ディスプレイ;11.1V可充電酸鉄電池
具	発射器の内径Φ125mm;柔性識別の内径Φ200mm (より大きな直径は定制可能)
料金	発射器充電状態 (オフ状態) 約5〜6時間;接着器充電状態約3〜4時間; 300〜500回充電サイクルを行うことができる.
職場環境	作業温度:−10°C 至 +40°C,相対湿度80%以下;貯蔵温度:−10°C 至 +50°C,相対湿度 ≤95% (無冷凝)
安全/電磁兼容性	IEC61010-1 ((CAT III 600V / CAT III 300V),IEC61010-031,IEC61326,污染等級2

主要特点

全ての金属設備を追跡する装置です追跡電線 (带電または無带電),通信電線,金属水管とガス管,ケーブル管やその他の連続金属構造は,卡車上の単一のケーブル追跡器とパイプ位置付け器を入れ替える.

発射器の不活性検知:50Hz/60Hz/250Hz 工周波及び射频不活性モードは,初期現場調査期間中に帯電ケーブル及び放射管を迅速発見することができる.

感应模式区域探査パイプ末端や接点が露出しない場合,発射器は地面上からの放射線信号を 2人の操作者が並行してスキャンし,未知のパイプラインの分布図を描き,その後土壌破壊を行います.

导引線巡航インターフェース:4.3インチスクリーン上の模擬管と方向矢首は,管の方向を正確に示し,最低限の訓練を受けた操作員のみが最初の日に正確に追跡することができる.

掘削前深度検証:リアルタイム表示 0-20 米深さ,中心軸精度は ± 5% / -10%,さらに手動 45° 谷と 80% 宽峰方法による鍵深度復核.

14つの周波数選択:11つの有効周波数 ((640Hzから197kHzまで) と 50Hz/60Hz/250Hzの無源周波数帯により,操作者は土壌および管路条件に応じて標的公共施設と隣接線を隔離することができます.

15W 大功率発射器:直接接続は0~20公里,合同方式は0~10公里で,長距離市政線や駅間ケーブル線の需要を満たすのに十分です.

共享管道中の20根ケーブル識別:20根までの根ケーブルを事前に校正し,緑の線と蜂の声によって遠隔の正確な目標を確認します. これは電信ケーブル束と多用途溝にとって重要です.

清晰指示データ可靠性読み込みが信頼可能であれば干渉防止指示は緑色になりますが干渉が深刻であれば指示は赤色になります

便携で現場で使用できます:接着器重量は約2公斤集成工具箱は約200公斤の圧力を耐えられる太陽光下では可視なタッチスクリーンと全日電池の持続時間により勘探作業が順調に行われる.

开挖前场地勘探清清单 (開掘前場地勘探清单)

步	提案する措置
1移動スキャン	作業周波数 (50/60/250Hz) と射频モードで,作業区域に対する格子スキャンを行い,帯電線を検知し,発射器を必要としない.
2感应スキャン	2人の操作員が送信機と受信機を約20メートル離れたところに保持し,平行的にこの領域をスキャンして未露出の金属管を発見し,逆方向でこの操作を繰り返します.
3標識可疑路線	油漆で標識して地面上の各ピークの反応を高値上昇時に再確認して弱い近隣の公共施設を見つけましょう
4追跡と測定深さ	接着装置は各標識の路線を追跡し,深さ (0-20メートル) と流速を記録し,45°谷または80%宽峰法で臨界の深さを確認します.
5目標ケーブルを識別する	多根ケーブルが管道や溝槽を共有する際には 20根までの根準線ケーブルで標的ケーブルの正確な位置を確認する柔らかさを利用できます
6交叉核对	各方法には限界があるため,掘削前に異なる方法や頻度で再調査を行うことが必要で,公共施設の欠落リスクを最大限に抑える.

XHGX507C1

常聞問題

問題1: この地下位置付け器はどのユーザー向けに設計されたのか?

都市水,ガス,暖房ネットワーク事業者,電信現場職員,公共施設測量承包者,土木工程チーム専用で設計され,掘削,改装,開拓工程前の地下公共施設の勘探に使用される.

Q2: 地下鉄のパイプラインを検出できる?

すべての金属管線:電力ケーブル (带電と無带電),通信ケーブル,金属水管,ガス管,供暖管と管.金属要素を含まない非金属管線または痕跡線が検出できない場合は,他の検査方法を使用すべきである.

問題3: 掘削前の深度読みは正確ですか?

リアルタイム深度測定範囲は0°20m,中心軸精度は0°3m深度範囲で±5%,3°20m深度範囲で10%である.鍵点については,45°谷線法と80%幅峰法を使用して独立検証する.

Q4: 暴露されたアクセスポイントのパイプが見つかりましたか?

はい.感受モードを使用できます. 送信機を想定された線上にある地面に配置し,受信機でスキャンを行う. または,動式工周波/射频検出を使用します. これらのモードは,暴露されていない公共施設と未知の施設の勘探のために設計されています.

Q5:標準套件にはどんな内容が含まれている?

このセットには接着器,発射器,直接信号線,合着器,柔性識別器,双頭試験線,充電器,帯接続電缆のA型架,接地針,USB電缆,花鍵手など,すべての部品が圧縮耐工具箱に装着されており,いつでも投入できます.

XHGX507C1 地下電缆および管道位置付け器の価格または技術アドバイスを取得したい場合は,私たちの販売チームに連絡してください.
