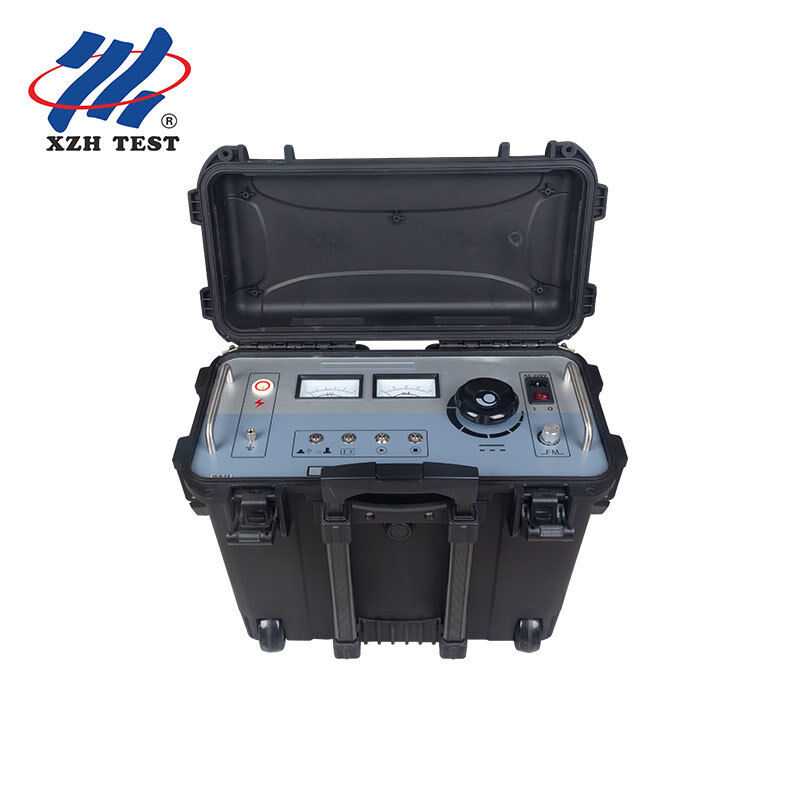

500kVケーブルシース地絡検出器 XHHD523L (10kV-500kV高圧ケーブル外側シース試験および地絡点特定用)

110kV以上の高電圧XLPE電力ケーブルでは、外被が最初の防御線となります。HDPE素材で製造され、DC 25kV/5分で数十マイクロアンペアという低漏洩電流で工場試験が行われた健全な外被は、数十年間の保護を提供します。しかし、ケーブルが地中に敷設されると、現実が立ちはだかります — 設置時の埋設土による損傷、長年の運転後のシロアリの侵入、接地箱での水の浸入、三岐接続部での機械的ストレスなどが、外被の完全性を徐々に低下させます。

外被が故障すると、金属スクリーンが地中の湿気にさらされ、腐食が始まり、最終的にスクリーンの破壊に至ります。導体間または導体対地間の地絡故障用に設計された従来の地絡検出方法は、これらの外被対地間の欠陥を確実に検出できません。XHHD523Lは、このギャップを埋めるために特別に設計されており、外被層に制御された高電圧パルスを印加し、ステップ電圧法を使用して漏洩点を正確に特定します。

XHHD523Lには、2つの検出方法用に設計された専用レシーバーユニットが含まれています:

Aフレームサブラックは、一定間隔でケーブルルートに沿って展開されます。レシーバーは2つの接地プローブ間の電圧勾配を測定します — 操作者が地絡点を通過すると信号の振幅と極性が変化し、地表でサブメーター半径内に外被欠陥を特定します。

接地プローブの挿入が不可能な場所（舗装面、岩盤地形）でのケーブル追跡および外被地絡の予備検出用。レシーバークランプはケーブルに誘導結合し、地絡ゾーンを示す信号強度変化を検出します。

1. ゼロスタートインターロック: 電圧調整ノブが完全に反時計回りでない限り、高電圧を印加できません。ゼロ位置が確認された場合にのみスタートボタンが点灯します — 高電圧での誤った通電を防ぎます
2. 自動自己放電: 高電圧出力が終了したとき — ストップボタンまたは電源中断のいずれかによって — 内部回路が自動的に残留電荷をゼロに放電します。手動放電手順は不要です
3. 過電流保護: 青色のLEDインジケーター付き専用過電流保護スイッチ。有効にすると、出力電流が安全しきい値を超えるとシステムが自動的にトリップします
4. 過電圧保護: 内部電圧クランプにより、あらゆる動作条件下で出力が最大定格10kVを超えるのを防ぎます
5. 過熱保護: サーマルセンサーが内部温度を監視し、安全動作限界を超えた場合はHV出力を無効にします — 高温地域での長時間のフィールド使用に不可欠です
6. 接地エンクロージャー: 動作前に、機器の接地コラムを検証済みのステーションアースに接続する必要があります — すべての内部保護回路に検証済みの安全基準を提供します
7. デュアルアナログメーター監視: 独立したkVおよびmAメーターがリアルタイムで明確な読み取り値を提供します — デジタルディスプレイの遅延や明るい太陽光下での曖昧さはありません
8. 8Aシステムヒューズ: アクセス可能なリアパネルヒューズがAC入力回路の最終過電流保護を提供します

1. 外被絶縁評価: メインユニットをケーブル外被に接続します。DC耐電圧モード（赤色インジケーター）を選択します。10kV DCを印加し、mAメーターを監視します — 数十マイクロアンペア未満の漏洩電流は外被の完全性を確認します
2. 地絡確認: 漏洩電流が高い場合、外被には地絡があります。ピンポイント検出中の参照用に、おおよその漏洩レベルを記録します
3. モード切り替え: モード切り替えボタンを押します — 緑色のインジケーターが検出モードを確認します。ケーブル長と埋設深度に基づいて出力周波数（0.2Hz-5Hz）を調整します
4. ステップ電圧ピンポイント: Aフレームをケーブルルートに沿って展開します。レシーバーのマイクロアンペアメーターは、地絡に近づくにつれて信号強度の増加、通過時の針の反転、正確な地絡位置でのヌルを示します
5. マーキングと修理: 地表のピンポイント位置にマークを付けます。欠陥は通常、ターゲットを絞った1メートルの掘削範囲内でアクセス可能です — 事前の特定なしの数十メートルの溝掘りとは対照的です
6. 修理後の検証: 外被修理後、ケーブルを再通電する前に、DC耐電圧試験を繰り返して外被の完全性が回復したことを確認します
