都市ネットワークの変革が全面的に実施されたため,多くの電力供給局や建設部門,設計部でさえ 110kV XLPEケーブルを初めて目にしました.時間や経験が不足しているため,多くのケーブルは耐電圧試験 (10kV/ 1min) に合格しなかった.
現在,ほとんどの外層は,工場でDC 25kV/5min耐電圧試験に合格したHDPE外層材料ででき,漏れ電流は10 μA以下です.だから敷設後の欠陥のほとんどは,敷設中に土壌の埋め込みや覆いを含む外力による損傷によって引き起こされます.操作後の欠陥には,通常,甲虫の咬合が含まれます.接地箱の水■原始欠陥の劣化; 接地線の分岐部分に湿気が浸透し,隔熱抵抗が低下するなど時にはケーブルが深く埋もれているためか 周囲の条件が複雑だからです操作に隠された危険を残す. 操作に隠された危険を残す.
高電圧ケーブル外側のシールドの故障検出器の出力電圧は10KV以下,交互接続システムに適したケーブル外膜の移転試験と予防試験,ケーブル外膜の故障位置を含む..
隠された危険を迅速かつ正確に発見します10kVから500kV単核・三核高電圧・超高電圧ケーブル外殻の接地欠陥と大きな流出電流高密度のポリエチレンとポリビニルクロロイドケーブルの外側のシートに 5kV-10kV を実行できます1 瞬間の DC ストレートテスト10kvから500kvの単核,三核の高電圧および超高電圧ケーブル操作装置のケーブル設備の保守に必要な特別な装置です.超高電圧ケーブルエンジニアリング会社電力輸送と変換のエンジニアリング会社です
主要な特徴
1 超電流,超電圧,過熱自律保護機能
2 ゼロスタート保護により安全で信頼性が高い
3 独自の自己放電設計で,高電圧出力が切断される限り,高電圧自体はゼロになります.
4 電流と電圧の二重ポインタメーターディスプレイで,直感的で明確です.
5. 位置設定モードと電圧対応モードの間の1つのキースイッチ,便利で迅速です;
6 試験範囲には盲点がない.
7接着機の感度は調整可能で,位置付けに便利です.
8 超電流保護スイッチ機能,電圧対応モード,位置設定モードは便利です.
テクニカルデータ
1 入力電圧:220V (±10%),50Hz (±2Hz)
2 出力電圧:0~10kV (平方波) 調節可能
3 出力電流: 0~200mA
4 輸出容量:2kVA
5 周波数調整: Min: 0.2Hz,Max: 5Hz (範囲調整可能)
楽器の構成

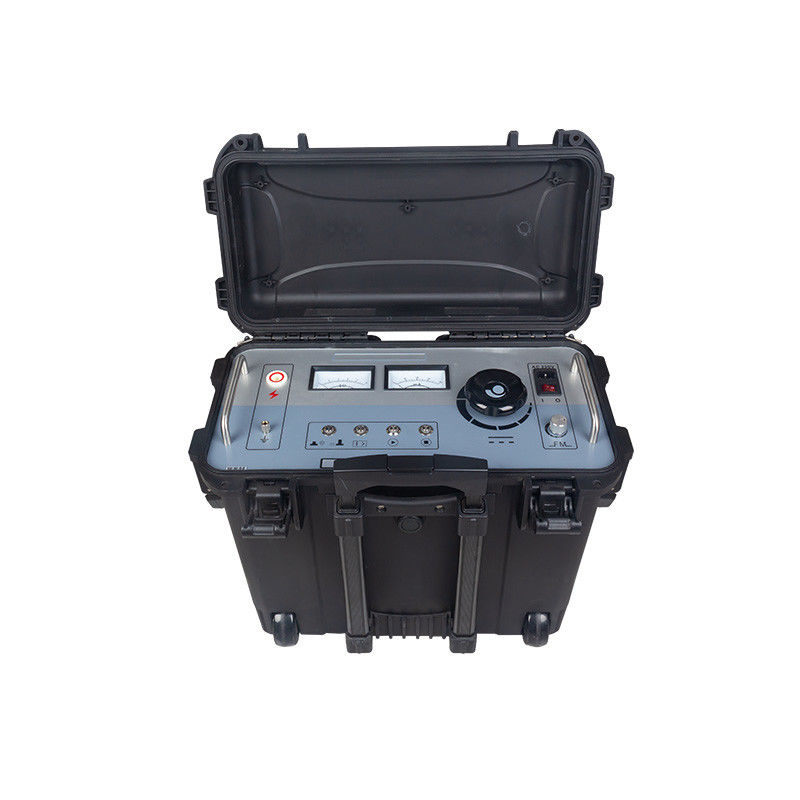

1 ケーブル外蓋の故障検出器:故障位置または電圧試験の装置.
2 高電圧接続線:ホストの高電圧出力端と試験中のケーブルコアを接続する.
3 電源コード: 計器の稼働電源コード
4 受信機: 障害が発見されたときに信号を受信する装置
5 ファイューズ: 8Aファイューズ,AC220V電源システムのバックアップファイューズを使用します.
6 接地線: 計器の接地線
7 接着器のクランプ: 接着器のクランプ
ステップ電圧方法で使用するサブラック
梱包リスト
操作インターフェースの導入
①高電圧出力:専用直流高電圧出力端末
②ウォルトメーター:高電圧出力電圧を表示するkVメーター
③Ammeter: mAメーターを表示する出力電流
④ファイズ・ソケット: 220VAC電源システムのファイズが設置されている場所.
⑤電源出口: 計器の稼働電源, 220VAC接続ポート
⑥電源スイッチ: "Iギア"は,システムへの電源供給のために AC220V 電源を使用します. "0ギア"は切断されます.
⑦定位モードでの周波数調整:定位モードでのパルス出力周波数を調整する.
⑧電圧調節: 装置を起動した後,まず時計回りの方向にノブを端まで回す必要があります. 高電圧の起動ボタンのライトが点灯したとき,スタートボタンを押してください.そして,小から大きな出力高電圧を増やすために時計回りの方向に調整輸出高電圧が大きくて小さくなるように 時計時計の反対方向に調整する
⑨高電圧停止ボタン: 試験が完了するか異常が発生した場合,このボタンを押して高電圧出力を切断します.高電圧ランプはオフになります.高電圧出力があることを示すためにストップボタンのライトが点灯します, 切れている場合,高電圧出力がないことを意味します.
⑩高電圧スタートボタンは,スタートボタンのライトが点灯すると,出力電圧がゼロ位置にあることを意味します.スタートボタンが点灯すると,スタートボタンは有効です.電源スイッチをオンした後,スタートボタンのライトがオンでない場合ライトが点灯するまで,電圧調節ボタンを時計回りの方向に調整します. ライトが点灯すると,このキーを押してデバイスを起動し,高電圧出力を発生します.
⑪超電流保護スイッチ: 青いライトが点灯すると,超電流保護がオンになり,青いライトがオフになると,超電流保護がオフになります.
⑫位置付け/抵抗電圧機能のスイッチボタンは,赤色灯が点灯すると,抵抗電圧機能であり,緑色灯が点灯すると,位置付け機能です.
⑬接地柱: 儀器の接地点,安全保護
1マイクロアンペアメーター:信号の大きさと方向を表示する
2信号:信号の入力インターフェースは,Aフレームまたは受信クランプを接続するために使用されます.
3ゼロ調節"Iモード"の調節信号の基準ベース"IIモード"では動作しない.
4調節:入力信号の振幅を調節する
5変速スイッチ "0"は停止状態を意味します.
"I"ファイルは,ステップ電圧試験モードと受信クランプ試験モードで使用できます.
弱い入力信号 (内部に増幅回路がある) の試験環境に適しています.
(II) 装置は,ステップ電圧試験モードでのみ使用できる.
強い入力信号 (内部にはアンプ回路がない) の試験環境に適しています.
現場試験
