| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| Model Number: | XHHD523L |
設計:トランスミッション・アセット・マネージャー,EPC委託業者,HVケーブル・システム・エンジニア,クロスボンド・リンク・ボックス・スペシャリスト
基本価値:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
110kV以上の単核高電圧ケーブルでは,金属殻は,静電シールドと故障電流の帰還経路の両方で機能します.循環電流損失を最小限にするために,電流の回転経路は,電流の回転経路を制御します.これらのシートは,ケーブル経路に沿って定期的な間隔でリンクボックスを通して交差結合の配置で構成されます. 通常は,完全な転移サイクルのために500-1000メートルごとに各リンクボックスは,特定の回転パターンで3相シールドを接続し,一時的な過電圧の発生時にシールド隔熱を保護するために電圧制限装置 (SVL) が設置されています.
このクロス・インターコネクションシステムは 独特のテスト課題を提示します シェイットは端から端まで 単一の連続電導体ではありません埋もれたリンクボックスを通して相互接続されているこのネットワークのどこでも ケーブル外側のジャケット,リンクボックスの内側,またはSVLを横切る場合,ケーブル端からのみ測定すると誤った試験結果が得られる.XHHD523Lは,この問題を解決します.交叉接続ネットワーク内の欠陥の位置を正確に特定するステップ電圧の特定能力.
| ユーザープロフィール | 緊急 必要 が 解決 さ れ た |
|---|---|
| トランスミッション資産管理者 | 複数のサブステーションにわたる110kVから500kVのケーブル回路のポートフォリオを管理する The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| EPCの委託請負業者 | 新たに設置されたケーブルシステムの手渡し試験 GB50150-2006 The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| クロス・ボンドシステムエンジニア | 使用中のケーブル回路のリンクボックスと SVLの整合性を診断します 特定のシーツセグメントにテスト信号を注入して応答を測定することでXHHD523Lは,本物の外着の欠陥と劣化したSVLまたは水浸しリンクボックスの区別を助けます. 非常に異なる修復戦略を持つ2つの問題. |
| 再生可能エネルギーに関するEPCチーム | 大規模な太陽光発電所や 海上風力ケーブルの登陸には 33kV~220kVの埋蔵電池回路が 千キロメートルにもなりますケーブルの敷設やバックフッリング中に発生した蓋の欠陥は,プロジェクトの手渡し期限前に発見され修復されなければならない.XHHD523Lの"キーのモード切り替えにより テストセットアップを再構成せずに 耐久テストから故障位置に 移行できます |
| パラメータ | 仕様 |
|---|---|
| 入力電源 | AC 220V ±10%,50Hz ±2Hz |
| 出力電圧 | 0~10 kV DC (四角波,連続調節可能) |
| 出力電流 | 0~200mA |
| 生産能力 | 2kVA |
| 周波数範囲 | 0.2 Hz 5 Hz (定位モードで連続調節可能) |
| 適用可能なケーブル | 10kV 〜 500kV の単核電源ケーブルと三核電源ケーブル |
| 試験モード | 障害の特定 (ステップ電圧) / DC抵抗 LED インジケーターの1つのキー切換 (赤 = 抵抗,緑 = 検出) |
| 準拠する基準 | GB50150-2006 (ケーブル外膜の移転試験と予防試験),交叉接続システムの試験要件 |
| 安全 保護 | ゼロポジションのスタート・インターロック,停止時の自動放電 (HVは自動的にゼロに落ちる),過剰電流/過電圧/過温度保護,ブルーのLED指示灯付きの過剰電流保護スイッチ |
| ディスプレイ | 二重アナログメーター (kVボルトメーター + mAアンプメーター) リアルタイム,あらゆる照明条件で明確な読み取り |
| パッケージの寸法 | 64 * 42 * 70cm |
| 総重量 | 48kg |
| ブランド/原産地 | XZH TEST / シアン,シャンシ,中国 |
| 認証 | CE,ISO |
| 受信機制御 | 機能 |
|---|---|
| マイクロアンペアメーター | 信号の大きさと極度を示します 針の傾斜方向は,操作者がステップ電圧測量中に欠陥点に近づいているかどうかを確認します. |
| 信号入力 | Aフレームサブラック (ステップ電圧方法) または受信クランプ (舗装された表面のための誘導信号追跡) から接続を受け付けます. |
| ゼロ調整 | 低信号環境 (深層ケーブルや高耐久性土壌環境など) で一貫した故障検出のために,モードI (増幅モード) での基準基線を校正する. |
| 感度調整 | 入力信号の振幅を制御する 深く埋もれたケーブルでは増やし,浅い装置や強い信号では減らし,メーターの読み取れ性を維持する |
| モードスイッチ (I / 0 / II) | モードI:弱信号の増幅モード (Aフレーム+クランプ対応)モードII:強い信号のための直接モード (Aフレームのみ,内部アンプをバイパス)0:停止位置 |
フィールドメリット 盲点がない試験端末の近くで測定死帯を持つTDRベースのケーブル欠陥検出器とは異なり,XHHD523Lステップ電圧法は盲点ゼロである. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

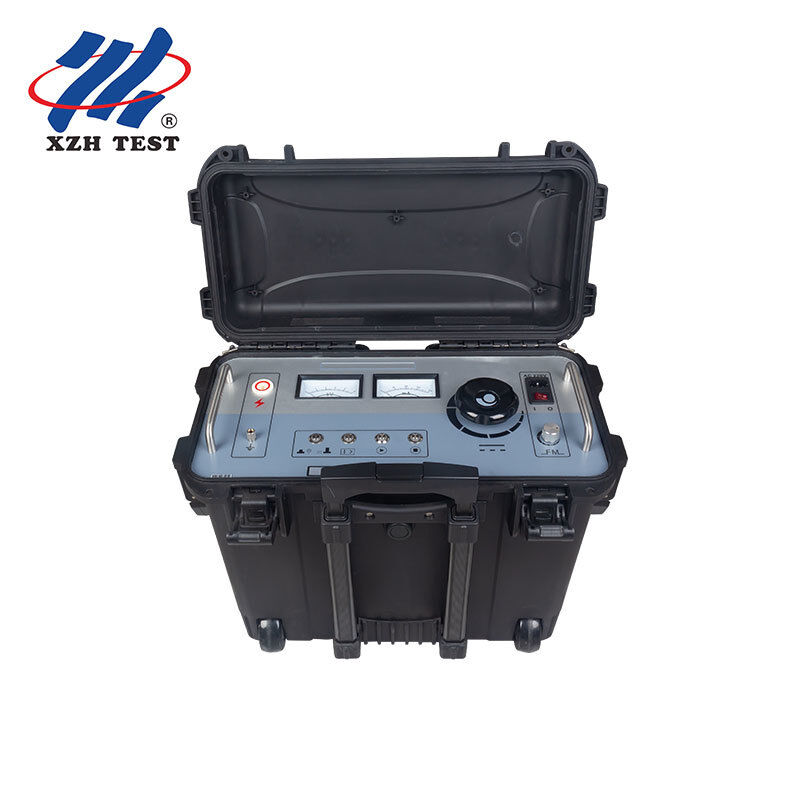

XHHD523Lのフロントパネルは左から右に動作する流れで配置されており,フィールド展開中に操作者のエラーを最小限に抑えます.
110kVから500kVのケーブル回路を 数十か数百キロメートルにわたって管理する 送電資産管理者にとって容器状態のデータは 単なるテスト結果ではなく 将来のメンテナンス支出の主要な指標です. 破損したシートを持つケーブルは,スクリーン腐食,可能なスクリーン障害,および最終的な強制切断へのカウントダウンです. XHHD523Lは,状態に基づく保守戦略を可能にします:
