| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |
| モデル番号: | XHGX507 |
混在する地下ユーティリティ回線を管理する自治体部門向けに設計。 XHGX507 は、単一の機器で電力ケーブルと金属パイプの両方を検出するため、別々のケーブル探知器とパイプ探知器を用意する必要がありません。マルチ周波数（815Hz～83kHz）と3つの動作モードにより、あらゆる現場状況に対応できます。都市部のユーティリティ回線から農村部のパイプラインルートまで、一人で全てをマッピングできます。
アクセス可能なケーブルに対して最高の精度。送信機を対象導体に物理的に接続し、最大15kmの信号注入と最長の検出範囲を実現します。
クランプアクセサリを介した非接触信号注入。直接接続が不可能な活線ケーブルやパイプに最適です。安全、迅速、非破壊的です。
完全非接触スキャンモード。受信機を持って現場を歩くだけで、物理的な接続なしに埋設ユーティリティを検出できます。初期サイト調査や未知のユーティリティ回線に最適です。
XHGX507
XHGX507 地下ケーブル・パイプ探知器は、主にケーブルの断線箇所特定、ケーブル識別、ケーブル経路および深さ測定に使用されます。従来は複数の機器セットでしか達成できなかったタスクを完了できます。
動作原理
地下ケーブル・パイプ探知器は、電磁誘導方式と通信原理の応用に基づいて設計されています。
1.送信機によって電磁信号が生成され、さまざまな送信接続方法を通じてテスト対象の地下ケーブルに信号が送信されます。
2.地下ケーブルが電磁信号を誘導した後、ケーブル上に誘導電流が発生し、誘導電流はケーブルに沿って長距離を伝播します。
3.電流伝播の過程で、地下ケーブルを通じて電磁波が地面に放射されます。受信機が地面で検出すると、電磁波信号はケーブル上の地面で受信されます。
4.受信信号強度の変化によって、地下ケーブルの位置、方向、断線箇所を判断できます。
特徴
●大画面LCDに信号強度が表示され、バー、矢印、音声ガイダンスにより、オペレーターはケーブルの地下位置と断線箇所を容易に判断できます。一人で全てを実行できます。
●オールデジタル設計、クリアな大画面LCDグラフィック表示と信頼性の高い測位
●ポータブルで軽量、持ち運びが容易
●内蔵充電式バッテリー
●ケーブルループ抵抗を測定するための内蔵オーム計
●最大2MΩの絶縁不良を対地検出可能
●バックライト機能付きで夜間作業に対応
●ケーブルループ抵抗を測定するための内蔵オーム計
●ケーブルの深さと電流を表示
主な構成部品

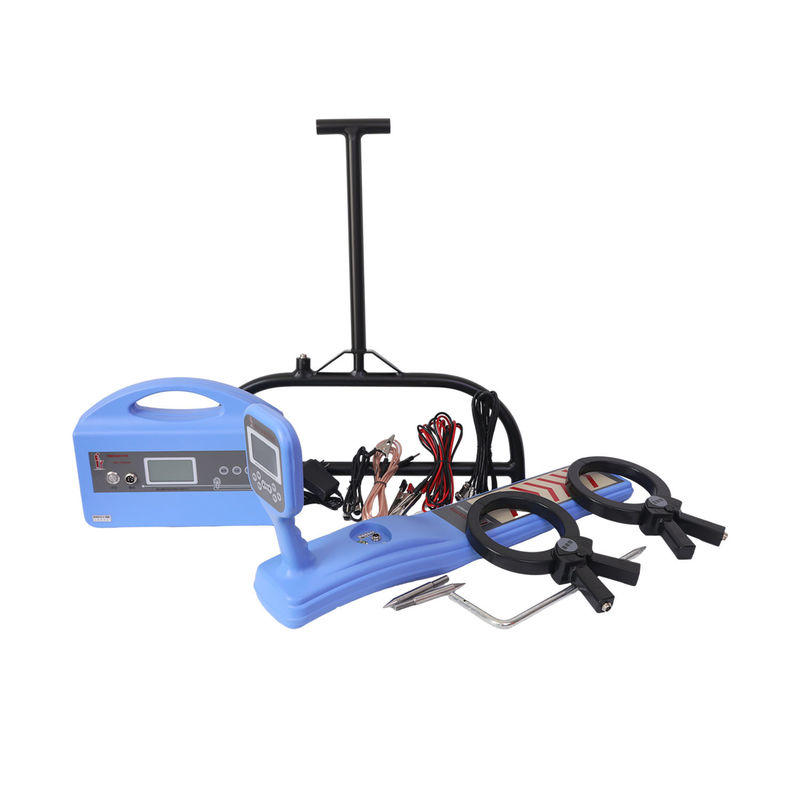

このケーブル・パイプ探知器は、主に送信機と受信機で構成され、2つのクランプ、1つのAフレーム、および必要な接続ワイヤのアクセサリが付属しています。
|
動作周波数 |
低周波数（815Hz）、中間周波数（8kHz）、高周波数（33 kHz）、無線周波数（83 kHz） |
|
動作モード |
直接接続方式、カップリング方式（クランプ方式）、誘導方式 |
|
整合負荷 |
5オーム—3000オーム |
|
インピーダンス表示 |
5桁 |
|
過熱および過電流 |
自動保護 |
|
電源出力 |
低ギア、中ギア、高ギア |
| 動作周波数 |
低周波数（815Hz）、中間周波数（8kHz）、高周波数（33 kHz）、無線周波数（83 kHz）、パッシブ周波数50Hz |
| アンテナモード |
谷法（ゼロ値モード）、山法（ピークモード）、ステップ電圧法、クランプ電流法（Aフレーム） |
| 電流表示 |
テスト対象ケーブルの実効電流値を表示（単位：mA） |
| 動作温度 | -10℃+55℃ |
| 電源インジケータ | グラフィック表示 |
| バッテリー寿命 |
連続作業> 8時間：断続作業> 16時間 |
| 信号強度表示 |
ラダー図、デジタル範囲0-999 |
| ゲイン制御 | 手動調整、100dBのダイナミックレンジ |
| 検出深度 |
最大検出深度は約10メートル |
| 最大検出距離 |
絶縁状態の良いケーブルの場合、直接接続方式で最大15km |
| 深さ測定 |
深さキーを押すと3桁が表示され、最大10メートルの深さまで測定可能 |
| 精度 |
低周波数：±(1-5)%≤2.5m 無線周波数：±(5-12)%≤2.5m |
自治体の保守車両にXHGX507を装備しましょう。大量購入、技術データシート、およびオンサイトデモンストレーションの手配については、お問い合わせください。
Q: XHGX507 はどのような種類の地下ユーティリティを検出できますか？
XHGX507 は、電力ケーブル（通電中および非通電中）、通信ケーブル、金属水道管、ガスパイプライン、その他の金属製コンジットなど、さまざまな地下ユーティリティを検出できるように設計されています。選択可能な周波数を持つ電磁誘導方式を使用し、信号応答特性に基づいて異なるユーティリティタイプを区別できます。
Q: 深さ測定の精度はどのくらいですか？また、それに影響を与える要因は何ですか？
この機器は直接読み取り可能なデジタル深さ表示を提供し、精度は周波数モードによって異なります。低周波数（LF）は通常 ±(1-5)% の精度を達成し、無線周波数（RF）は ±(5-12)% を達成します。精度に影響を与える要因には、土壌の水分含有量、他の金属物との近接性、信号品質、オペレーターの技術が含まれます。確認のために45度および80％検証方法を推奨します。
Q: XHGX507 は電磁干渉の多い地域でも機能しますか？
はい。この機器は複数の動作周波数とゲイン調整（0～100dBのダイナミックレンジ）をサポートしており、オペレーターはノイズの多い環境に最適な周波数と感度を選択できます。ピークおよびトラフアンテナモードは、補完的な検出方法を提供します。ピークはクリアなエリアでの高速追跡に、トラフは高干渉ゾーンでの精密測位に使用されます。
Q: 機器を操作するために、掘削前のトレーニングは必要ですか？
XHGX507 は、リアルタイムの信号強度表示、信号強度に比例した音声トーン、および明確な方向指示を備えた直感的なインターフェースを備えています。ほとんどのオペレーターは、現場での使用1日以内に習熟します。正式な認定が必要な組織向けに、オンサイトトレーニングプログラムがリクエストに応じて利用可能です。
Q: どのような保証とアフターサポートが提供されますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯テクニカルサポート。CEおよびISO 9001:2015認証取得済み。完全キットには、受信機、送信機、接続ケーブル、アースロッド、充電式バッテリー、充電器、ユーザーマニュアル、および頑丈な輸送ケースが含まれています。延長保証プランおよびオンサイトコミッショニングはリクエストに応じて利用可能です。
