| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE |
| モデル番号: | XHHV535-4TS |

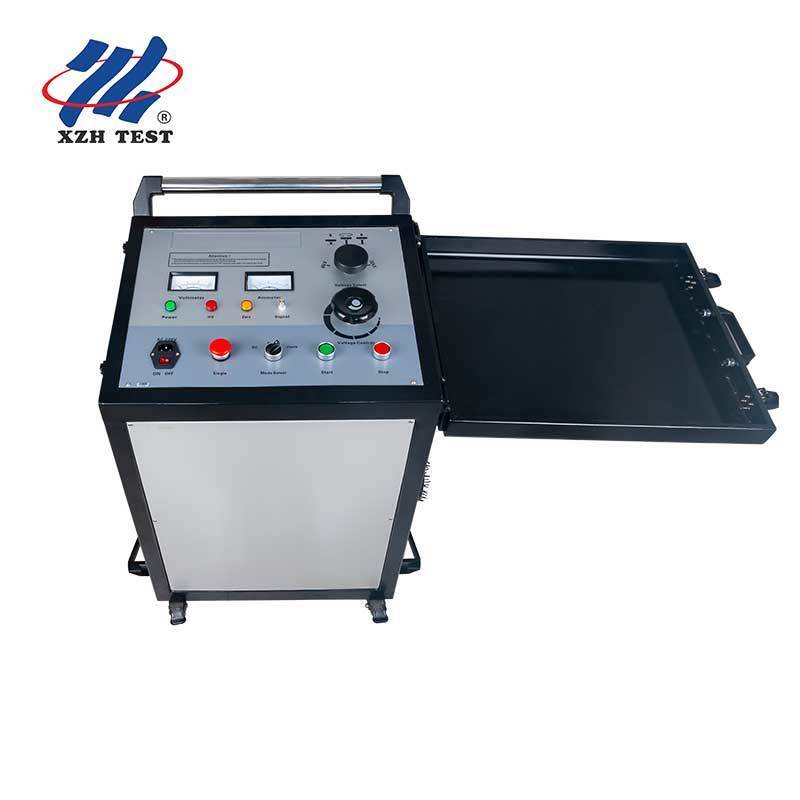

についてXHHV535-4TS試験用高圧電圧電流発電機です高精度ケーブル故障試験とDC耐電圧分析35kVまでの電圧レベルで3速コンデンサーシステム(4μF/32kV, 16μF/16kV, 64μF/8kV) は,最大2048J 放出エネルギー試験波形の精密な取得のために調整可能な出力レベルで,重荷用トロッキー・シャシーに構築されています.120kg, ユニットは,恒久的な試験施設に必要な安定性と耐久性を提供します.
この装置は,高電圧直流源,エネルギー貯蔵コンデンサ,放電ボールギャップ,自動放電装置,電圧レベル切換メカニズムを単一のカート型プラットフォームに統合しています.三モード操作DC 抵抗電圧,一回衝動放出そして周期的な放出専用通信ソケットは,高電圧フラッシュオーバー波形サンプリングのためにケーブル・フェア・テスターとインタフェースを組み,IP54ゼロスタート保護とシャットダウン後の自動残電圧放出
| コントロール | 機能 |
|---|---|
| アムメーター | リアルタイムで出力電流を表示する |
| ウォルトメーター | 高電圧出力表示 (8/16/32kV範囲と電圧レベルスイッチが組み合わせ) |
| HV インディケーターライト | オン = 高電圧アクティブ;オフ = 高電圧出力なし |
| パワーライト | 主電源スイッチが点灯しているとき |
| ゼロインディケーター | 高電圧が起動する前に点灯しなければならない. |
| 超電流保護スイッチ | 押された = 過剰電流保護が有効; ポップアップ = 保護が起動 |
| 電源スイッチ | 時計の指針に沿ってオン,時計の指針に反してオフ; システムの電源制御 |
| モード選択器 | 3つの位置: DC (抵抗),シングル (衝動),サイクル (周期的な放電) |
| スタート ボタン | ゼロライトが点灯したとき,高電圧を起動します. |
| 電圧制御ボタン | 出力電圧の連続調節;高電圧起動後のみブーストが有効 |
| ストップボタンを | 高電圧の出力を即座に切る 自動残留放電を誘発する |
| 電圧レベルスイッチ | 8kV,16kV,32kVレベル;電源をオンする前に設定 |
| ターミナル | 機能 |
|---|---|
| 電源ソケット (AC220V) | 装置の稼働電源入力: 220V 50Hz |
| フューズホルダー | AC220V電源システムのファイューズ |
| シグナルソケット | フラッシュオーバー波形サンプリングのためのケーブル欠陥テストへの二重Q線接口 |
| 安全性GND | 計器具のシャシは地面に固定され,信頼性のある状態で地面に固定されなければならない. |
| HV GND | 高電圧の尾根接地;漏れを防ぐために必要な信頼性の高い接続 |
| 抽出 GND | パルスエネルギー貯蔵コンデンサの消極端末,フラッシュオーバー採取 |
| HV OUT | 専用直流高電圧出力端末 |
| 超電圧レベル | レベル1: 0 〜8kV / レベル2: 0 〜16kV / レベル3: 0 〜32kV (手動スイッチ,連続調整) |
|---|---|
| レベルごとに最大突発エネルギー | 2048Jまで |
| 内蔵コンデンサ | 4μF/32kV, 16μF/16kV, 64μF/8kV (3速) |
| 動作モード | シングルトリガー,サイクル,DC抵抗 |
| 衝撃力 | 2kVA |
| 影響時間 | ~5s 自動,任意の手動制御 |
| 連続出力電流 | 60mA |
| DC 抵抗出力 | 0 〜 32kV 調節, 0 〜 20A 電流表示範囲 |
| 燃焼電流 | 60mA/32kV,120mA/16kV,240mA/8kV |
| 電圧表示 | 高電圧側測定,リアルタイム,1.5レベルの精度 |
| 安全 保護 | 超電圧,超電流,超熱;自動放電;ゼロスタート・インターロック |
| 保護評価 | IP54 |
| サイズ | 534L × 444W × 805H mm |
| 体重 | ~120kg (トロッキー搭載) |
| 電源 | AC220V±10%,50Hz±2Hz (他の電圧と60Hzはオプション) |
| 含有するケーブル | HV出力ケーブル 5m,地面ケーブル 5m,電源ケーブル 2.5m (長さをカスタマイズ) |
XHHV535-4TS トロリープラットフォームは,恒久的な試験ラボ,ケーブルメーカーQC部門,第三者による試験・認証機関そして電力訓練センター装置が固定位置に留まり,最大出力,多レベルテスト能力,計測器級波形取得が移動性よりも重視される環境3速コンデンサータシステムは,電圧対応試験低,中,高電圧のケーブルに適しています.IP54保護のトレリーの形状因子は,半永久的なワークショップ設置と保護された屋外試験台に適しています.フィールド・ポータブル・アプリケーション, XHHV535-2L (25kg) または XHHV535-4Z (35kg) モデルを参照してください.
Q: 高電圧電波発電機はケーブルの故障検出にどのように機能する?
超電圧発電機は 高エネルギーのパルスを 欠陥のあるケーブルに放出し 欠陥点で制御された高電圧弧を作り出しますこの弧は,音響信号 (地面マイクで検出できる大音響) と電磁パルス (誘導式受信機で検出できる) を同時に生成する音響信号と電磁信号の到着時間を組み合わせることで,操作者は音響磁気同期と呼ばれる技術で正確な故障位置を特定することができます.
Q: 各種のケーブルにどの電圧範囲を選択すべきですか?
電圧選択は,一般的ガイドラインとしてケーブルの指定電圧に従って行われます.低電圧 (1kVまで) のケーブルでは8kVまたは12kV範囲を使用します.中電圧配送ケーブル (6-15kV) では,電圧の配送電圧は8kVまたは12kVの範囲を使用します.16kVの範囲が適している高電圧 (35kV以上) の送電ケーブルでは,32kVの範囲を使用します.常にケーブル製造者の最大試験電圧仕様を参照し,高電圧操作中にすべての安全免許が維持されることを確認します..
Q: オーバージェネレーターの動作中に注意すべき安全注意事項は?
高電圧電源の試験には 厳格な安全プロトコルが必要です 接続する前に ケーブルが完全に切断され,すべての電源から隔離されていることを常に確認してください警告標識でテストゾーンの周りに最低5メートルの安全境界を設定する.. 全従業員は,弧形服,HV隔熱手袋,および電圧不全のオーバーシューを含む適切なPPEを着用する必要があります. 統合された安全機能は,電源を切ると自動放電,緊急停止保護の層を追加しますが,適切な安全手順を決して置き換えることはできません.
Q: この単位で複数のエネルギーレベル (ジュール) の利点は何ですか?
低エネルギー設定 (例えば,低エネルギー設定) は,864J1024J) は,最初の故障確認と,過剰なエネルギーがケーブル損傷を悪化させる可能性がある高抵抗故障の位置付けに理想的です.中程度のエネルギー (1225J 〜 2048J) は,ほとんどの常规の故障検出に最適な音響信号強度を提供します.高エネルギー (2450J +) は,非常に長いケーブル,深層埋葬シナリオ,検出可能な音響シグネチャーを生成するためにより強い弧生成を必要とする高阻力障害3段階の選択により,オペレータはエネルギー出力をフィールド条件にマッチすることができます.
Q: この電圧発電機にはどんな保証とサポートが付いていますか?
製造欠陥に対する12ヶ月の標準保証と終身技術サポート. CEとISO 9001:2015認証. 各ユニットには電圧発生器,HV出力ケーブル,地面ケーブル,放出棒安全な輸送のためにロックホール付きの重荷車.現場の設置,稼働,操作者の安全訓練は,要求に応じて提供されています.放出穴を含む部品,コンデンサータ,HVダイオードが 迅速に交換するために 備蓄されています.
