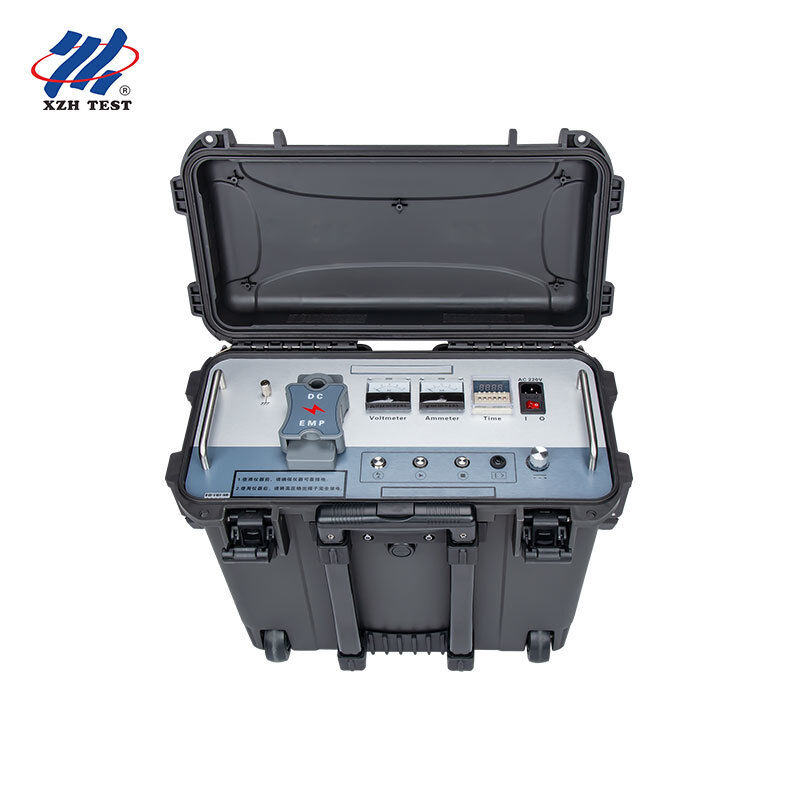

XHHV515-8L
XHHV515-8L 高電圧パルス発生器は、低電圧ケーブルの故障試験中に衝撃放電を行うために主に使用される、タイロッドポータブル一体型デバイスです。パルス発生器は、人間工学に基づいた設計の操作モード、高精度な専用高電圧電子部品、および高周波高電圧技術を採用しており、操作が簡単で、軽量で持ち運びが容易です。
エネルギー蓄積コンデンサ、DC高電圧源、および放電ボールギャップを統合しています。この装置の操作は安全で信頼性が高く、過電流、過電圧、過熱の自動保護機能を備えており、衝撃による損傷を受けない効果を真に達成でき、高電圧対地でも正常に動作します。
XHHV515-8L高電圧パルス発生器には、時間リレーが装備されており、放電時間間隔は0〜100秒の範囲内で任意に設定できます。作業中は、高電圧パルス出力は均一で制御可能であり、高電圧側の電圧測定により、結果をリアルタイムで正確にすることができます。独自の高電圧測定設計により、停止状態では、電圧計はコンデンサ電圧をリアルタイムで示すことができます。ユーザーは、電圧値がゼロに戻るまで放電中の残留電圧を観察し、最終的に放電をより徹底的に行うことができます。
パネル紹介
パネル機能の説明
1. 安全アース：機器のシェルは、機器のシェルが帯電したり、人員に帯電したりするのを防ぐために、確実にアースに接続する必要があります。
2. 高電圧アース：高電圧テールとも呼ばれ、高電圧の漏れや放電を防ぐために確実にアースする必要があります。接触不良は、電圧のブーストの失敗、機器の内部コンポーネントの高電圧破壊、および機器内の漏れまたは放電による安全事故を引き起こす可能性があります。
3. サンプリングアース：パルスエネルギー蓄積コンデンサの負端子は高電圧であり、確実にアースする必要があります。ケーブル故障テスターの高電圧フラッシュオーバー状態で波形をサンプリングするために使用されます。（高電圧サージ発生器の高電圧フラッシュオーバーサンプリングなしでも、信頼性の高いアースが必要です）。
4. 放電ボタン：このボタンを押すと、ボールギャップと接触し、手動で放電します。（各キーの押下時間は1秒を超えてはなりません）。
5. 高電圧起動ボタン：起動ボタンのライトが点灯している場合は、電圧出力がゼロ位置にあることを意味します。ライトが点灯している場合、起動ボタンは有効です。電源スイッチをオンにした後、起動ボタンのライトが点灯しない場合は、電圧調整ノブを反時計回りに回して、ライトが点灯するまで回します。ボタンのライトが点灯したら、このボタンを押してデバイスを起動し、高電圧出力を生成します。
6. 高電圧停止ボタン：テストが完了したか、異常が発生した場合は、このボタンを押して高電圧出力を遮断し、高電圧ライトが消え、内部放電ボールが動作を停止します。停止キーがオンになっている場合は、
高電圧出力があり、オフになっている場合は、高電圧出力がないことを意味します。
7. 過電流保護スイッチ：押すと、過電流保護機能が開始されたことを意味します。ポップアップすると、機器が過電流保護をトリガーしたことを意味します。
8. 電圧調整： デバイスをオンにした後、最初にノブを反時計回りに最後まで回し、起動ボタンを押してから、時計回りに調整して、出力高電圧を小から大に増加させ、反時計回りに調整して、
出力高電圧を大から小に減らします。
9. 電源スイッチ：「Iギア」はAC 220V電源スイッチをオンにし、「0ギア」はシステム電源をオフにします。
10. ヒューズホルダー： AC 220V電源システムのヒューズが取り付けられている場所。
11. 電源ソケット：機器の動作電源、AC 220V接続ポート。
12. 時間設定： 放電時間間隔を設定します。
13. 電流計：高電圧側の電流の表示。
14. 電圧計：高電圧出力電圧表示kVメーター。
15. 高電圧出力（EMP）： 衝撃放電時に、高電圧出力線を接続します。
16. 高電圧出力（DC）： DC耐電圧時に、高電圧出力線を接続します。
技術的パラメータ
| 衝撃高電圧 | 0～15kV |
| 高電圧部分圧力 | 2.5レベル |
| 内蔵コンデンサ | 8μF |
| 放電電力 | 0-900J |
| 出力電圧極性 | 負極性 |
| 衝撃電力 | 400W |
| 動作モード | 選択可能または調整可能なインパルスレートとシングルショット |
| DCモードでの最小出力電流 | 15kVで16mA |
| テストケーブルの長さ | タイロッド型高電圧パルス発生器の高電圧出力線は2メートル、アース線は3メートル、電源線は1.8メートルです。 |
| 過熱保護 | 65℃ |
| 過電流保護 | 8mA（3秒以上） |
| 電源 | AC220V±15％、50Hz±2Hz（60Hz） |
| 周囲温度 | -20～+60℃ |
