絶縁油ガスクロマトグラフ変圧器絶縁油試験機| XHSP1700

Name: 絶縁油ガスクロマトグラフ変圧器絶縁油試験機| XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH Test
証明:	CE/ISO
モデル番号:	XHSP1700

詳細情報

起源の場所:

中国

ブランド名:

XZH Test

証明:

CE/ISO

モデル番号:

XHSP1700

型番:

XHSP1700

カスタマイズされた:

カスタマイズされた

色:

黒

輸送パッケージ:

内部の泡で満たされた木製の箱

商標:

XHSP1700

起源:

中国xi'an

供給の能力:

1000ピース/年

カスタマイズ:

利用可能

アフターサービス:

保証証明書

保証:

12ヶ月

ハイライト:

High Light

ハイライト:

3検出器 FIDおよびTCD DGA

6チャンネル 0.1 C 温度制御

ネットワークリモート診断 253ユニット

Trading Information

最小注文数量:

1ユニット

価格:

交渉可能

パッケージの詳細:

木製の箱

受渡し時間:

5-8作業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

対象アプリケーション:電力会社DGA (溶解ガス分析) の研究室,トランスフォーマー状態評価センター,および油で満たされた電気機器メーカー (トランスフォーマー工場,ブッシュプラント欠陥を示す溶解ガスの高精度染色分離を必要とする. 携帯のフィールド分析機とは異なり,XHSP1700は,トランスフォーマー健康診断のためのネットワークマルチインスタント (253ユニット) 管理で,実験室級の3つの検出器の同時検出を提供します..

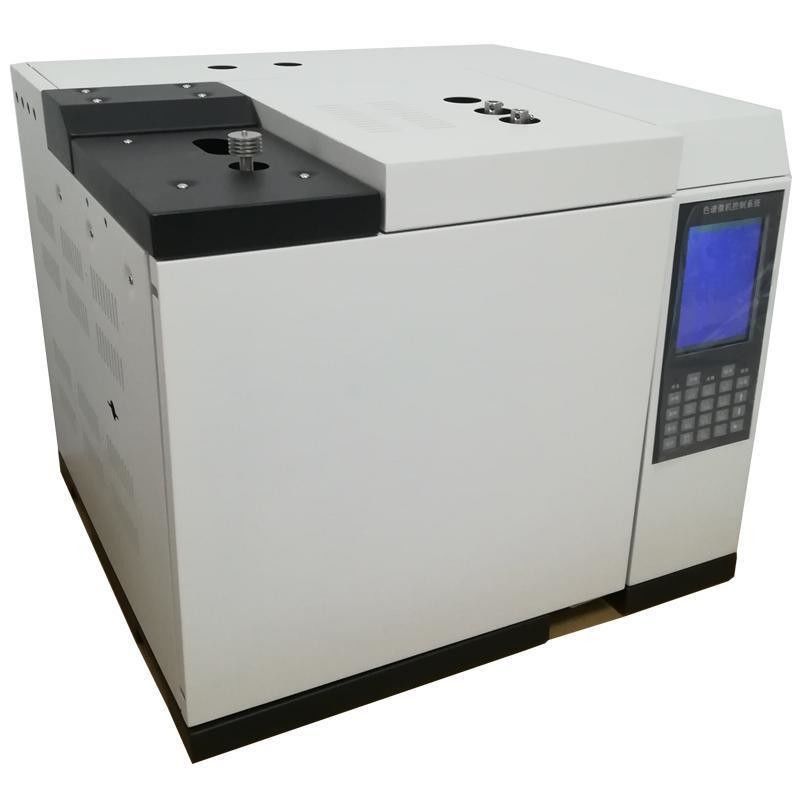

XHSP1700 断熱油ガス染色体

XHSP1700 断熱型油ガス染色体検出感度では,3つの検出器で1つの注射,2つの並列列と1つのスプリット配置を採用していますクロマトグラフィックピーク解像度ネットワーク型専用染色体検査作業ステーションに接続され,石油で満たされた電気機器の製造業者や電力会社にサービスを提供しますトランスフォーマー溶解ガス分析 (DGA) の最も便利な操作と最も敏感な検出.

溶解ガス分析は,トランスフォーマー状態の評価のための最も重要な診断ツールです.溶解した欠陥ガスを識別し定量化することで,エチレン (C2H4)熱力欠陥,部分放出,熱力欠陥,熱力欠陥,熱力欠陥,熱力欠陥,熱力欠陥,IEC 60599 と IEEE C57 に準拠した弧形条件.104 解釈基準

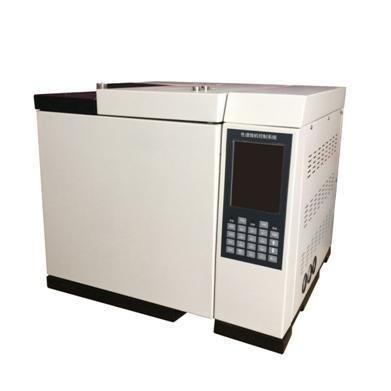

XHSP1700

主要な特徴

3つの検出器で同時に検出:FID (フラームイオニゼーション検出器),TCD (熱伝導性検出器) と最大3つの検出器を同時にインストールする.

イーサネットリモート管理:10/100M アダプティブイーサネットはIPスタックを組み込み,企業LANやインターネット経由で長距離データ送信が可能.リアルタイムモニタリングで 1 つのネットワークワークステーションで最大 253 カロマトグラフをサポート制御と集中データ管理.

6チャネル精密温度制御6つの完全独立した温度制御ゾーン周囲温度8°Cから450°C0度まで1°C精度と16段階プログラム可能な加熱復元可能なDGA保持時間に必要な熱安定性を提供.

24 ビット AD 信号処理低騒音で高解像度24ビットアナログからデジタルへの変換,ベースラインストレージとベースライン減算機能, 微量レベルのガス濃度でも信頼性の高いピーク統合を保証する.

マルチプロセッサ並行アーキテクチャ:温度制御やデータ収集用の専用プロセッサ自動故障診断と電源故障データ保護.

中国語/英語の二重操作システム:5キーボードとコンピュータの二重制御オプションの0.7インチカラーLCDディスプレイで,言語の自由に切り替わり,操作者のワークフローを簡素化するために検出器の自動識別をサポートします.

モジュール式設計:モジュール構造により,検出器を簡単に交換し,将来のアップグレードが可能になります. 実験室の投資を保護し,変化する分析要件に対応します.

テクニカル仕様

温度制御	6チャネル,環境より8°C~450°C,インクリメント1°C,精度0.1°C
プログラム式暖房	16 ステップ,上昇速度は0.1~39C/min (普通) /0.1~80C/min (高速)
検出器	FID,TCD,最大3つ同時に
インジェクターの種類	パックされたコラム,毛細血管,6ポートバルブガス,自動ヘッドスペース (オプション)
ガス制御	メカニカルバルブ/電子流量圧力制御 (オプション)
コミュニケーション	イーサネット IEEE8023遠隔診断とプログラム更新
ネットワーク容量	ワークステーション1台あたり 253 クロマトグラフ
ディスプレイ	5.7インチのカラーLCD
外部の出来事	4チャネル;補助制御出力 4チャネル

よく聞かれる質問

Q1: トランスフォーマー状態の評価に溶解ガス分析が不可欠なのはなぜですか?

溶解ガス分析 (DGA) は,油で満たされたトランスフォーマーにおける初期欠陥を検出するための最も効果的な非侵入的な診断方法と考えられています.異なる断層タイプが特徴的なガスパターンを生成する部分放出により主に水素 (H2) が生成され,熱力障害 (過熱) によってエチレン (C2H4) とメタン (CH4) が生成され,弧形によりアセチレン (C2H2) が生成される.FIDとTCDのXHSP1700の3つの検出器構成は,同時に1回の注入ですべての主要な欠陥ガスを定量化しますIEC 60599 と IEEE C57.104 解釈方法による誤差タイプの正確な識別を可能にします.

Q2: ネットワーク化されたワークステーションアーキテクチャが多拠点の研究室にどのような利点をもたらすのか?

XHSP1700のイーサネットベースのネットワークアーキテクチャは,1つのワークステーションで最大253つのクロマトグラフをサポートし,以下を可能にする.(1) 集中データ管理車両全体にわたるトランスフォーマー状態の傾向のために,すべてのDGA結果が1つのデータベースにアーカイブされる(2) 遠隔モニタリングユニット監督および上級管理者は,あらゆる場所からリアルタイムで機器の操作と分析結果を観察できます.(3) 遠隔診断製造者のエンジニアは,問題診断とファームウェア更新のために,インターネット経由で接続できます (ユーザーの許可があれば)■ (4) コスト効率単一のPCベースのワークステーションで複数の機器を管理し,機器ごとにIT投資を最小限に抑える.省や地域電力会社の組織階層を支える.

Q3: 6チャネル温度制御を再現可能なDGAにとって重要なものにするのは何ですか?

溶けたガスの染色体分離は,正確な,再現可能な列温度プロファイルに依存する.6つの独立した温度制御チャネルはそれぞれ,環境の8°Cから0°Cの450°Cまで最大16の加熱ステップでプログラムできます..1C精度.このマルチゾーン・マルチランプ機能により, (1) 慎重に制御された温度ランプを通じて共溶ガスペア (例えば,エチレン/エタン) の最適分離が可能である.(2) 自動バックドアシステムによる列の急速な冷却により,注射間のサイクル時間が短くなる.;(3) 複数のコラムと検出器が異なる最適な温度で同時に動作する0.1Cの精度は,数百回の連続注射で0.5%RSDの保持時間を再現できるようにします.

Q4: どのサンプル導入方法がサポートされていますか?

XHSP1700は4種類の注射器をサポートする. (1) 油検からヘッドスペースガス抽出を用いた日常的なDGAのための標準方法,(2) 毛細血管注射複雑な油マトリスの分析や研究用途における高解像度分離のために(3) 6ポートのバルブガス注入自動ガス採取,高出力DGAラボの優れた繰り返しが可能です.(4) 自動ヘッドスペース注入 (オプション) 完全自動化オイル・ガス抽出と注入操作者の操作を最小限に抑え,再現性を向上させる.自動サンプリングコンポーネントとペアリングされた場合,監視されていないオンラインガス分析のためのタイミング自動起動プログラムも搭載.

Q5: 24 ビット AD とベースラインマネジメントは,どのように痕跡レベルのガス検出を保証しますか?

初期段階の変圧器の故障は,水素とアセチレンについては,非常に低い濃度で溶けたガスを生成します.XHSP1700の24ビットアナログからデジタル変換器は16標準的な16ビットシステムの65,536レベルと比較して700万個の離散信号レベル解像度が256倍向上します.ベースラインのストレージと減算機能と組み合わせると,これは,分析剤ピークが基値ノイズよりわずかに高い場合でも,信頼性の高いピーク統合を可能にします.計器は,異なる列/検出器構成のための複数のベースラインプロファイルを格納し,それぞれの分析に適切な減算を自動的に適用します.このノイズ削減能力は,特に1ppm以下の濃度でアセチレン (主要な弧形指標) の痕跡を検出するのに価値があります..
