ポータブルアーク反射ケーブル故障検出システム

Name: ポータブルアーク反射ケーブル故障検出システム
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE, ISO
モデル番号:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE, ISO

モデル番号:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

型番:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

力:

電気

カスタマイズされた:

カスタマイズされた

輸送パッケージ:

輸出用木製ケース

商標:

XZHテスト

供給の能力:

2000個/年

カスタマイズ:

利用可能

アフターサービス:

アフターサービス

保証:

12ヶ月

ハイライト:

High Light

ハイライト:

携帯用ケーブル故障検出機

アークケーブル・ファールト・デテクター・マシン

Trading Information

最小注文数量:

1 ユニット

価格:

交渉可能

パッケージの詳細:

木製ケース

受渡し時間:

5~8日

支払条件:

T/T

供給の能力:

2000pcs/year

製品の説明

製品概要

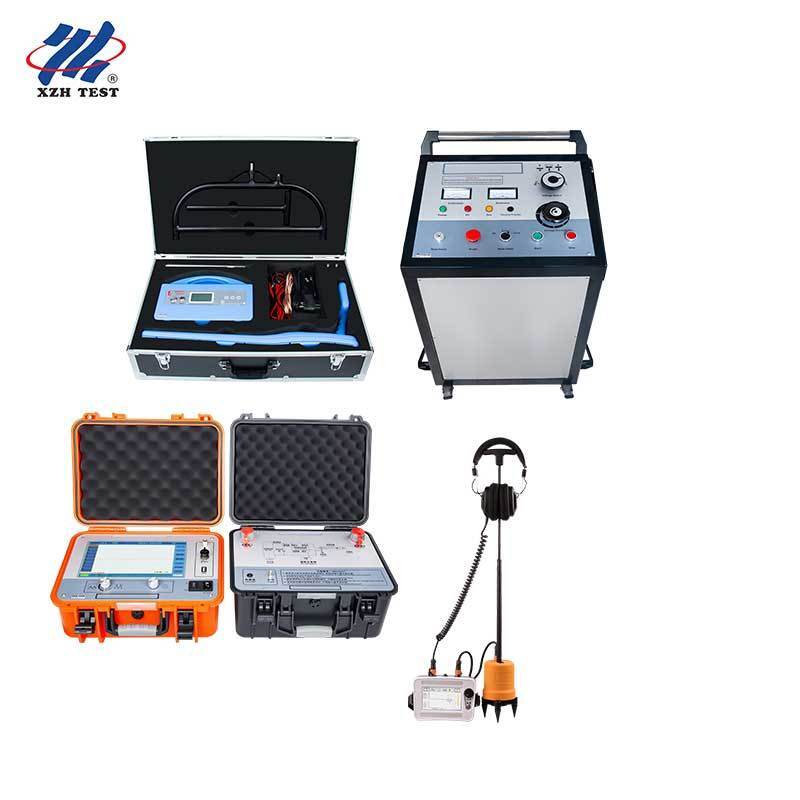

XZH TESTポータブルアーク反射ケーブル故障検出システムは、地下電力ケーブルネットワーク向けの完全に統合された診断プラットフォームです。400 MHz TDRプリロケーターと特許取得済みのマルチパルスARC反射技術、デジタル音響磁気ピンポインター、マルチ周波数ケーブルパイプロケーター、2048Jトロリー型高電圧サージジェネレーターを組み合わせたこのシステムは、初期のプリロケーションからセンチメートル精度のピンポインティングまで、プロフェッショナルグレードの故障検出を提供します。ユーティリティフィールドクルー、電気請負業者、産業メンテナンスチーム向けに設計されたこのシステムは、0.07 mのプリロケーション解像度と<0.2 mの最終ピンポインティング精度で最大120 kmのケーブルをサポートし、最小限の掘削で迅速かつ確実な故障解決を可能にします。システム構成

製品名

モデル	数量	主な機能	ケーブル故障プリロケーター
XHGG502A	1	システムコンポーネント	ケーブル故障ピンポインター
XHDD503C	1	システムコンポーネント	ケーブルパイプロケーターXHGX507
1	ルートトレース、深度/電流測定、ケーブルID、ステップ電圧（Aフレーム）	システムコンポーネント	XHHV535-4TSC
1	0～32 kV、2048 J、3速コンデンサバンク、トロリーカートデザイン	システムコンポーネント	1. XHGG502A — ケーブル故障プリロケーター（TDR + ARC反射）

400 MHzマルチパルス高解像度故障測距

10.1インチフルカラーTFTタッチディスプレイ（1024×600、直射日光下でも読みやすい280ニットLEDバックライト）と安全で安定した操作のための組み込みシステムを備えた、高度な産業グレードのプリロケーター。3つのテストモードをサポート：TDR（低電圧パルス）、ICE（インパルス電流）、および特許取得済みのARM（8パルスマルチショット付きアーク反射法）。マルチパルス法は、単一のHVインパルスあたり8つの波形セットを取得し、コサイン振動干渉を効果的に排除し、高抵抗故障分析を劇的に簡素化します。8,000以上のLV/HV波形レコードと250以上のマルチパルスレコードを保存し、USBでPCにエクスポートできます。自動レンジ設定と波形分析による完全自動連続サンプリング。

サンプリング周波数:

1 MHz – 400 MHz

テストモード:TDR、ICE（インパルス電流）、ARM（8パルスアーク反射）
測距範囲:≥120 km（10段階選択可能）
最小解像度:0.07 m |
テストブラインドゾーン:≤10 m測定誤差:≤±(0.5%×L+1 m)
パルス振幅:300 V ±15%
ディスプレイ:10.1インチTFTタッチ、1024×600、280ニット太陽光可視
連続>8時間、断続>16時間4.7 kg（L358×W284×H168 mm）
AC 220 V ±10%、50 Hz ±2 Hz音響磁気同期 — <0.2 m精度

正確な故障局在化のための音響磁気同期を使用したプロフェッショナルデジタルピンポインター。サージジェネレーターがHVインパルスを印加すると、音響（打撃）信号と電磁信号が異なる速度で故障点から伝播します。ピンポインターは、IP65定格のマルチレイヤー絶縁グラウンドセンサーを介して両方をキャプチャし、リアルタイムで時間差を計算し、5インチの太陽光可視タッチLCDに同期されたデュアルチャンネル波形を表示します。BNRバックグラウンドノイズリダクション、ミュートノイズリダクション、4つの選択可能なフィルターモード（全帯域/ローパス/ハイパス/バンドパス）、および経路偏差表示を備えています。16段階の出力ゲイン（0～112 dB）と8段階のチャンネルおよび磁気ゲイン調整。

音響磁気精度:<0.2 m |

経路ID精度:

<0.5 m フィルタリング:全帯域（100～1600 Hz）、ローパス（100～300 Hz）、ハイパス（160～1600 Hz）、バンドパス（200～600 Hz） 出力ゲイン:
16段階（0～112 dB）|出力インピーダンス:
350 Ωディスプレイ:5インチタッチLCD、太陽光可視バッテリー:
連続>8時間、断続>16時間保護:
IP65防水、マルチレイヤー物理絶縁センサー重量:
6.5 kg（428L×350W×230H mm）3. XHGX507 — ケーブルパイプロケーター（ルートトレーサー）
AC 220 V ±10%、50 Hz ±2 Hz地下ケーブルルートトレース、深度測定、電流測定、ケーブル識別用のマルチ周波数電磁送信機-受信機システム。送信機は、直接接続、カップリング（クランプ）、または誘導方法を介して、テスト中のケーブルに安定した正弦波信号を注入します。受信機は、バーグラフ、矢印ガイダンス、および音声プロンプトを提供し、直感的な一人操作を可能にします。4つのアクティブ周波数とパサイブ50 Hz検出、4つのアンテナモード（バレー/クレスト/ステップ電圧/クランプ電流）、およびループ抵抗測定用の内蔵オームメーターをサポートします。接地抵抗最大2 MΩのステップ電圧地絡検出用のAフレームが含まれています。

アクティブ周波数:

815 Hz、8 kHz、33 kHz、83 kHz + パサイブ50 Hz

検出深度:

最大10 m |最大距離:
15 km（直接接続）アンテナモード:バレー（ゼロ）、クレスト（ピーク）、ステップ電圧、クランプ電流（Aフレーム）ゲイン制御:
手動、100 dBダイナミックレンジ |ディスプレイ:
0～999デジタル+バーグラフバッテリー寿命:連続>8時間、断続>16時間整合負荷:
5 Ω – 3000 Ω |精度:
LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — トロリー型高電圧サージジェネレーター2048Jカート搭載インパルスエネルギー源（3速コンデンサバンク付き）DC高電圧源、3速エネルギー貯蔵コンデンサバンク（64 μF/8 kV、16 μF/16 kV、4 μF/32 kV）、放電球ギャップ、自動放電装置、および電圧レベルスイッチングを単一の車輪付きカートに統合したプロフェッショナルなトロリー型高電圧サージジェネレーター。各電圧レベルで0～2048 Jを供給し、故障コンディショニングのために最大240 mAのバーン電流を供給します。単一トリガー、サイクル、およびDC耐電圧テストモードをサポートし、自動6～7秒間隔のインパクトタイミングを備えています。ゼロスタート安全インターロック、過電圧/過電流/過熱保護、自動操作後放電、およびIP54エンクロージャーを備えています。故障ピンポインティング用のサージジェネレーターとして、またDC耐電圧テスター（0～32 kV、0～20 A）としても機能します。

インパルス電圧:

0～8 kV / 0～16 kV / 0～32 kV（3段階調整可能）

コンデンサバンク:

64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kV放電エネルギー:
各電圧レベルで0～2048 Jバーン電流:
8 kVで240 mA | 16 kVで120 mA | 32 kVで60 mA安全性:
ゼロスタートインターロック、自動放電、85℃過熱、IP54寸法:
550L×500W×1000H mm |重量:
≤130 kg電源:AC 220 V ±10%、50 Hz ±2 Hz完全システム仕様
パラメータ仕様

システムモデル

XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507	TDRサンプリング周波数
1 MHz – 400 MHz	プリロケーション範囲
≥120 km	プリロケーション解像度
0.07 m（ブラインドゾーン≤10 m）	ピンポインティング精度
<0.2 m（音響磁気）	経路検出深度
最大10 m（最大距離15 km）	サージ電圧
0～32 kV（3段階：8/16/32 kV）	放電エネルギー
0～2048 J（電圧レベルごと）	サージジェネレータータイプ
トロリーカート搭載、3速コンデンサバンク	ブランド
XZH TEST	原産国
中国	認証
CE、ISO	保証
12ヶ月	完全な故障箇所特定ワークフロー
	初期絶縁抵抗測定を実行して、故障の有無を確認し、タイプ（高抵抗/低抵抗、断線/短絡、フラッシュオーバー）を特性評価します。

故障プリロケーション（XHGG502A）

TDRプリロケーターを接続します。低抵抗/断線故障にはLVパルスを使用し、高抵抗/フラッシュオーバー故障にはARMマルチパルスARC反射を使用します。装置は、単一のHVインパルスごとに8つの波形セットを自動的にキャプチャし、信頼性の高い距離解釈を行います。ルートトレースとケーブル識別（XHGX507）
ケーブルパイプロケーターを展開して、正確なケーブルルートをトレースし、埋設深度を測定し、束の中から対象ケーブルを確実に識別します。ルートを地表にマークします。サージインパルス生成（XHHV535-4TSC）
選択した電圧レベルで周期的な高電圧サージを印加し、ピンポインティングのために故障点で検出可能な音響および電磁過渡信号を生成します。正確なピンポインティング（XHDD503C）
マークされたケーブルルートを音響磁気ピンポインターで歩行します。4つの同時時間差表示を監視します—音響磁気時間遅延がゼロに近づく点が故障の真上であり、<0.2 m以内です。ケーブル修理と再テスト
マークされたポイントで正確に掘削し、ケーブルを修理し、最終的な絶縁テストでサービス復旧を確認して、運用上の完全性を検証します。よくある質問Q1：従来のTDRでは対応できない故障タイプに、マルチパルスARC反射法はどのように対応できますか？
XHGG502Aの8パルスARC反射法（ARM）は、標準TDRでは弱く曖昧な反射を生じる高抵抗およびフラッシュオーバー故障のために特別に設計されています。コサイン振動干渉に苦労する二次パルス法とは異なり、ARMは単一のHVインパルスあたり8つの波形セットをキャプチャします—ケーブル長、故障距離、または振動周期に関係なく、複数のクリーンで解釈可能な故障エコーを保証します。これは、紙絶縁ケーブルの水浸入故障や高インピーダンスのシース故障に特に効果的です。Q2：トロリー型高電圧サージジェネレーターのポータブルユニットに対する利点は何ですか？

XHHV535-4TSCトロリー設計は、実験室グレードのサージジェネレーター（32 kVで2048 J）の高いエネルギー出力をフィールドモビリティと組み合わせています。車輪付きカート設計（550×500×1000 mm、≤130 kg）により、3速切り替え可能なコンデンサバンク（4/16/64 μF）を搭載し、3つの動作モード（単一トリガー、6～7秒間隔の自動サイクル、およびDC耐電圧テスト）を提供しながら、現場での単一オペレーターによる輸送が可能です。統合された自動放電、ゼロスタートインターロック、およびIP54エンクロージャーは、ポータブルユニットの安全性と能力を超えています。

Q3：このシステムは、フィールドで単一の技術者によって操作できますか？

はい。各コンポーネントは、直感的なタッチスクリーンインターフェイス（プリロケーターで10.1インチ、ピンポインターで5インチ）とグラフィカルガイダンスを備えた単一オペレーター展開用に設計されています。XHGX507ケーブルパイプロケーターは、バーグラフ、矢印、および音声プロンプトを提供します—1人で完全なルートトレースと深度測定ワークフローを実行できます。XHHV535-4TSCサージジェネレーターは、単一オペレーターによる簡単な配置のために車輪が付いています。高電圧操作中の安全性は、標準的なユーティリティ安全プロトコルに従って、2名体制のクルーが推奨されます。

Q4：どのようなトレーニング、ドキュメント、アフターセールスサポートが提供されますか？

XZH TESTは、すべてのシステムに、包括的な英語のユーザーマニュアル、オンサイトコミッショニング、および要求に応じたオペレータートレーニングを提供します。12ヶ月の標準保証は製造上の欠陥をカバーし、延長保証およびサービス契約も利用可能です。電子メール、ビデオ通話、電話によるリモートテクニカルサポートが含まれています。必要なすべてのアクセサリを提供します：高電圧出力ケーブル（5 m）、保護アースケーブル（5 m）、カップリングクランプ（Φ150 mm）、ステップ電圧検出用Aフレーム、充電器、および接続リード。

Q5：納期、梱包、供給能力は？

標準納期は、注文確認後5～8営業日です。各システムコンポーネントは、安全な国際輸送を保証するために、内部フォームクッションを備えた強化輸出グレードの木製ケースに個別に梱包されています。最小注文数量は1ユニットで、支払い条件はT/Tです。年間供給能力は2,000セットであり、個人購入と大規模調達プログラムの両方で利用可能です。

梱包と配送

品目

詳細

梱包

内部フォームクッションを備えた強化輸出グレードの木製ケース

納期	5～8営業日
供給能力	年間2,000セット
最小注文数量	1ユニット
支払い条件	T/T
保証	12ヶ月
