正確な障害検出のための検流計バランスブリッジ 10kV 出力を備えた高感度ケーブルシース障害探知器

Name: 正確な障害検出のための検流計バランスブリッジ 10kV 出力を備えた高感度ケーブルシース障害探知器
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

製品詳細:

Place of Origin:	China
ブランド名:	XZH TEST
証明:	CE/ISO
Model Number:	XHHG521B+XHHD523L

詳細情報

Place of Origin:

China

ブランド名:

XZH TEST

証明:

CE/ISO

Model Number:

XHHG521B+XHHD523L

ハイライト:

High Light

ハイライト:

ガルバノメータブリッジ検出

10kV高感度故障探知器

ゼロブラインドエリアケーブルテスター

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

供給の能力:

年間2000ユニット

製品の説明

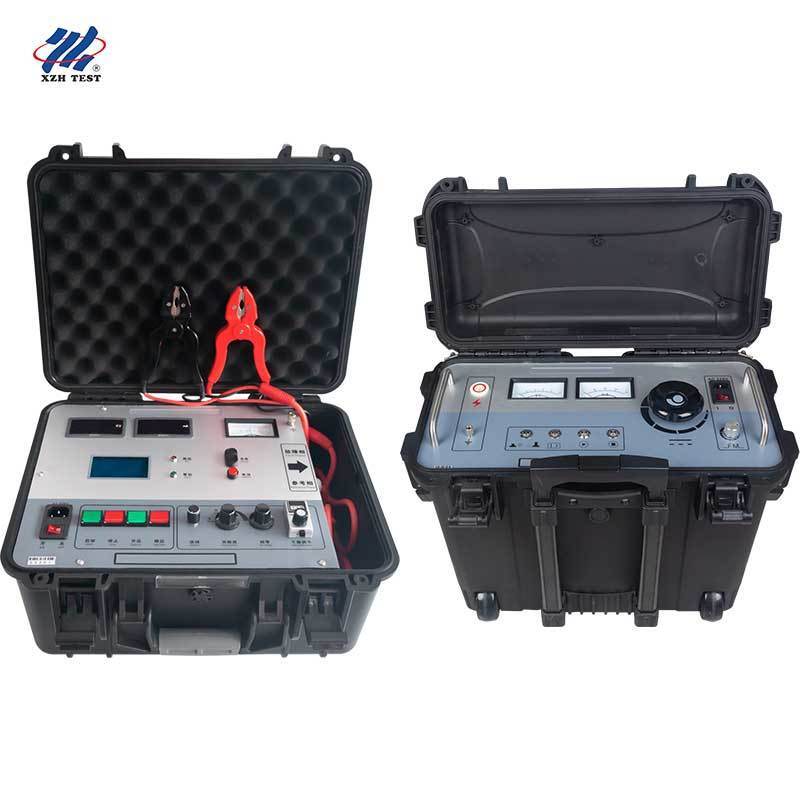

XHHG521B ギャルバノメーターバランスブリッジシステム

についてXHHG521BMURRAYブリッジ原理に基づいた高精度ケーブル蓋の故障検出装置です.高感度アンプとガルバノメーターバランス表示システムで装備されています.電源ケーブルの高抵抗障害の位置を特定する際の特殊な精度です.

主要な特徴は,無負荷電圧5000Vと短回路電流容量100mA,特殊な二核高電圧ゴムケーブルで,鉛の誤りを排除するための四端抵抗測定ケーブル長さの自動計算を備えた統合された12806ディスプレイ.ガルバノメーターバランスメソッドは盲目ゾーンを完全に排除し,短いケーブルやケーブル端の近くの欠陥に理想的です..

マレー・ブリッジ原理,ガルバノメーターバランスで位置付け精度 ±(0.1%·L±1)m

高抵抗障害を挑むために100mAの短回路電流で無負荷で5000Vの電圧

高感度増幅器,電磁気計の指示で,精度のバランスポイント検出

四端抵抗測定は鉛と接触抵抗の誤りを排除する

ケーブルの長さの入力による自動故障距離の計算

ゼロ・ブラインドエリア短ケーブルや近端断裂に有効

XHHD523L 高電圧ケーブル・ヘッド・フェア・ピンポイント・ロケータ

についてXHHD523L高圧出力装置は,ケーブル蓋の欠陥を迅速かつ正確に特定するために設計されたプロのグレードの高圧出力装置です.0~10kVの調整可能な平方波出力と最大200mAの出力電流で2kVAの容量ケーブル外蓋の試験のためのGB50150-2006規格に完全に準拠しています.

0.2Hzから5Hzまでの幅広い周波数調節範囲,ピンポインティングと電圧テストモードの1ボタンの切り替え,安全な操作のためのゼロ保護が特徴です.受信機の感度は,異なるフィールド条件とケーブル埋葬深さで信号検出を最適化するために完全に調整できます.

0~10kVの調節可能な出力電圧で,すべてのケーブル電圧レベルで汎用的な試験を行う

要求の高い故障シナリオのために 2kVA の容量で 0~200mA の出力電流

周波数調整可能な0.2Hzから5Hz,最適な信号浸透

ピンポイントモードとDCの間の1ボタン切換電圧試験に耐え

異なるフィールド条件に対する受信機の完全調節可能な感度

統合されたゼロ・プロテクションと超電流保護装置

複合システムの技術仕様

パラメータ	仕様
モデル	XHHG521B + XHHD523L
入力電圧	AC 220V (±10%),50Hz (±2Hz)
出力電圧	0~10kV (調節可能)
出力電流	0~200mA
生産能力	2kVA
周波数調整	0.2Hz ~ 5Hz
位置付け正確さ	±0.1%·L±1) m
尺寸 (L×W×H)	540 × 310 × 460 mm
体重	35kg
バッテリーバックアップ	9V電池 (内蔵)

主要な用途

敷設されたケーブルにおける高抵抗障害点,特にケーブル間接点における高抵抗性の線形障害の検出

恒常電流源による安定電流維持によるフラッシュオーバー型障害点の特定

低抵抗隔熱欠陥を検出し,動作電圧で分解していない

10kV〜500kVの単核・三核高電圧・超高電圧ケーブル外膜試験に適している

よく聞かれる質問

Q1:XHHG521BとXHHD523Lの違いは何ですか?

XHHG521Bは,高精度故障距離測定 (±0.1%·L±1m) のためのガルバノメーター表示のMURRAYブリッジ原理を使用する精密バランスブリッジユニットです.XHHD523Lは,高電圧出力とピークポイント位置ユニットで,0~10kVの調節可能な出力.2~5Hzの周波数制御により,フィールドベースの故障特定とDC耐電圧試験を行う.それらは,完全なケーブルシート故障検出システムを形成する.

Q2: ギャルバノメーターバランスブリッジ方法が優れているのは?

ガルバノメーターバランスブリッジは,他の方法が苦戦している高抵抗の破損点を検出するために非常に高い感度を提供します.短ケーブルやケーブル端の近くで失敗する波反射方法とは異なり4つの端末で測定することで鉛抵抗の誤りを取り除き,12806ディスプレイによる自動計算により試験時間が大幅に短縮される.

Q3: この組み合わせシステムで検出できるケーブルの欠陥は?

このシステムは,次の3つの主要な故障タイプに対応します (1) ケーブル間接点の高抵抗障害点(2) 恒常電流源が安定した弧形状態を維持するフラッシュオーバー型障害(3) メガオムメーターで検出された低抵抗隔熱欠陥がまだ完全に壊れていないため,予防的な保守が可能である.

Q4: このシステムはピンポインティングと電圧テストの両方を実行できますか?

そうだ The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)これは2つの異なる道具の必要性を排除します.

XZHテストについて

XZH TESTは,電源事業者,電気契約者,および世界中の産業顧客のためのケーブル欠陥検出と診断ソリューションを専門とするプロフェッショナルメーカーです.MURRAYブリッジ分析を含む先進技術でXZH TESTは,ケーブルの故障をより迅速に特定し,ネットワークの信頼性を向上させるための信頼できる機器を提供します.

あなたのケーブル保守要件に合わせたカスタマイズされたソリューションのために今日私達に連絡してください.
