| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHHV535-4TSB+XHDD503E |
製品説明

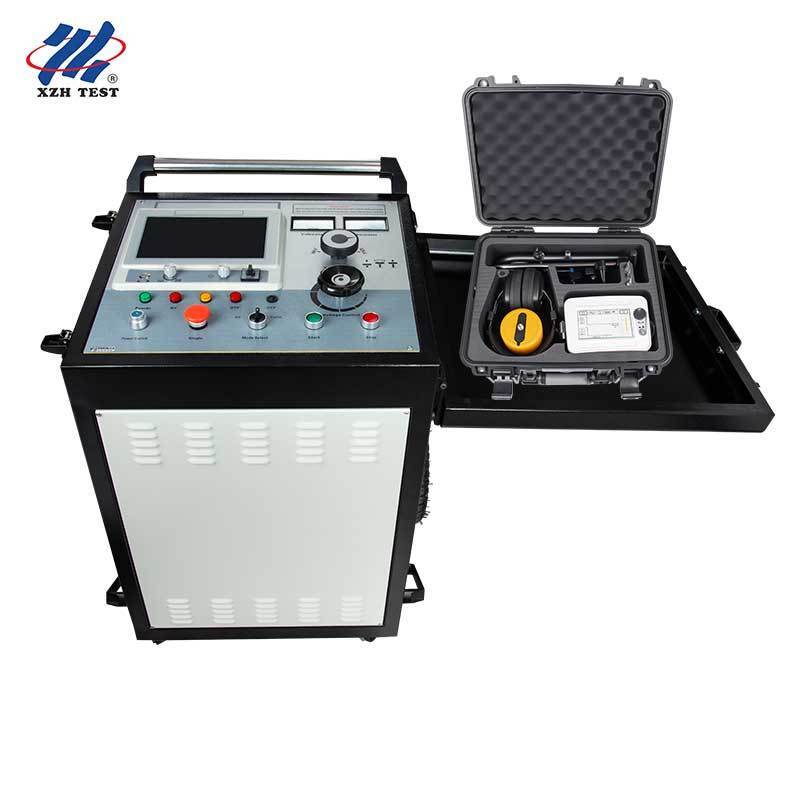

XHHV535-4TSBケーブル故障位置特定システムは、35kV以下の電圧レベルの電力ケーブルの主絶縁故障を検出し、ケーブル長を校正するために使用されます。このシステムは、ケーブル故障テスターと高電圧パルス発生器の2つの部分で構成されています。
ケーブル故障テスターは、シンプルな操作ソフトウェアインターフェース、シングルチップマイクロコンピュータによる集中制御、タッチ操作を採用し、大容量リチウムイオンバッテリーを内蔵しています。安定性、信頼性、使いやすさを備えています。独立した電源と電源システムを使用して、衝撃放電中の電源干渉を防ぎます。
このケーブル故障試験システムは、電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな断面積とさまざまな媒体を持つさまざまな材料の地下線の低抵抗、短絡、開回路、断線故障、ならびに高抵抗漏れおよび高抵抗フラッシュオーバー故障に適しています。
| サージHV電圧 | 0-8kv/16kv/32kv |
| 高電圧側電流 | 0-60mA |
| 内部コンデンサ | 4μF/32kV、16μF/16kV、64μF/8kV |
| サージ時間 | 自動サージ約4秒、手動でも制御可能。 |
| サージエネルギー | 2048J |
| サージ電力 | 2KVA |
| 重量 | 120kg以下 |
| 電源 | AC220V±15%、50Hz±2Hz |
| 環境温度: | -20～+50℃ |
ケーブル故障プレロケーターパラメータ:
• サンプリング周波数: 1MHz~400MHz;
• 低電圧パルス振幅: 300V±15%;
• 距離測定範囲: ≥120km;
• 試験範囲: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• パルス幅: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• 最小分解能: 0.07m;
• 試験デッドゾーン: ≤10m;
• 測定誤差: ≤±(0.5%×L+1m), Lはケーブル長;
• 動作電源: 内蔵10.4AHリチウム電池; 充電時間は約2時間、動作時間は5時間
XHDD503Eケーブル故障ピンポインター
XHDD503Eケーブル故障ピンポインターは、振動ピックアップと電磁誘導の音響磁気同期原理を使用して、ケーブル故障点の具体的な位置を決定します。高電圧パルス発生器の助けを借りて、故障点はフラッシュされ、放電されます。故障点のフラッシュオーバー放電によって生成される振動波、音波、電磁波などの物理現象は、位置決め装置の専用プローブによって収集されます。ホストによるインテリジェント処理後、故障距離と出力故障音が表示されます。最後に、テスターの聴覚と視覚によって故障点の正確な位置が判断されます。つまり、ケーブル故障点の正確な位置特定タスク「ケーブルの真上、おおよその測定範囲内」が完了します。XHDD503Eケーブル故障ピンポインターは、さまざまな電圧レベル、さまざまな断面積、およびさまざまな媒体を持つさまざまな電力ケーブル、同軸ケーブル、および低電圧ケーブルおよびワイヤの低抵抗、短絡、開回路、および断線故障、ならびに漏れおよびフラッシュオーバー高抵抗故障に適しています。
主なパラメータ
サウンドチャンネル-帯域幅 l 全パス: 100Hz~1600Hz。 l ローパス: 100Hz~300Hz。 l ハイパス: 160Hz~1600Hz。 l バンドパス: 200Hz~600Hz。 チャネル調整: サウンド、磁気、電圧の8レベル。 サウンド出力: ゲイン: 16レベル (0-112dB)、インピーダンス: 350Ω 検出範囲: 0.00-99.99ms、75mV-75V 検出精度: 位置決め: ≤0.1m; ステップ電圧: ≤0.5m; パス: ≤0.5m 動作電源: 4*18650標準リチウム電池。 スタンバイ時間: 8時間以上 周囲温度: -25-65℃; 相対湿度: ≤90% 体積寸法: 428L×350W×230H 全体重量: 7kg
