| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |

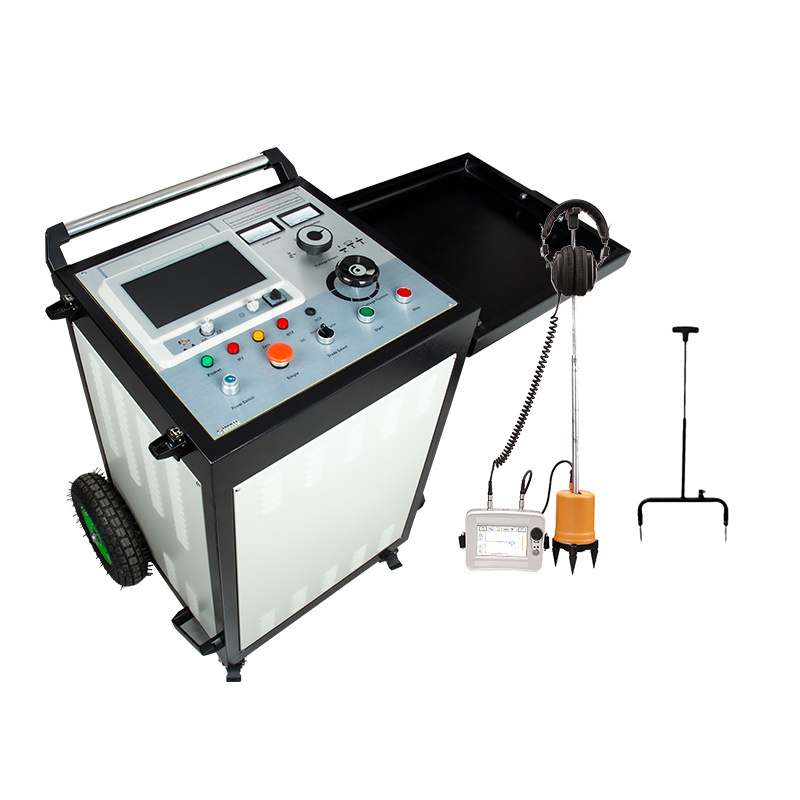

4輪のポータブル・アウトドア・リディ・ユニット IP43
"ターン&クリック"単行本
回転ボタンインターフェース
突発/衝撃エネルギー2048
ジュール直流試験/上昇/突発32kVまで,最大32kVまで燃焼 作業力2000VA 移動方法:ARC Multishot,ICE,DECAY低電圧パルス 接続監視 (F-Ohm) とタッチポテンシャル監視 (F-電圧) の安全回路
特徴
● 10.1インチフルカラーTFTタッチスクリーン
• 組み込みシステム,安全で安定し,シンプルな表示と操作モード
•ケーブル波速,ケーブル長さ,故障距離をテストする機能
• 完全に自動的な連続サンプリング,常に波形を把握し,迅速かつ正確です.
• 自動試験範囲設定,自動波形分析,試験距離表示
• 完全な中国メニュー,タッチとコードボタン 2つの操作モード,シンプル,迅速,信頼性
低電圧パルス方法,高電圧フラッシュオーバー方法,複数のパルス方法 (8回) の試験技術により,波形表示はスムーズで読みやすい.
複数のパルス方法を使用する場合,パルスカップラーで使用され,自動試験距離に便利な高電圧と低電圧波形比較の8つのグループを表示します.手動分析と距離測定.
• この装置は強力なデータ処理能力を持ち,ユーザが波形ファイルを管理し,アーカイブするのに便利です.
• 試験波形を大量に保存する機能が備わっています.現場でテストされた波形は,中国の命名規則で指定された順序で器に簡単に保存できます.いつでも観察と分析のために呼び出せるように低電圧パルスと高電圧フラッシュオーバー波形記録8000件以上,複数のパルス波形記録250件以上を保存できます.波形ファイルは,USB通信を使用して管理と分析のためにコンピュータソフトウェアにインポートすることができます.
•超高明度,LEDバックライトの明度は最大280nit,解像度1024*600,直接太陽光で操作が簡単です.
• 大容量のリチウム電池パックが組み込まれ,急速充電に対応し,電源なしの環境でも試験できます.
テクニカルパラメータ
| 一般的な特徴 | |
| 携帯ケーブルの故障位置付けシステム | |
| グラフィックインターフェース | グラフィカルインターフェースは,より直感的で操作が簡単です. |
| オペレーション | コントロールユニット上の単一のボタン (ジョグダイヤル) を回し,クリック |
| データ管理 | 一般的なデータベース |
| データ同期 | ユニバーサルシリアルバス |
| 制御ユニット | |
| ディスプレイ | LEDバックライト付き産業用TFT色パネル |
| 照明防止 | 持っている |
| マルチタッチ | 持っている |
| LCDサイズ | 10" |
| アスペクト比 | 16:9 |
| 決議 | 1024x768 フルHD |
| 亮度 | 450 cd/m2 |
| 安全性 | |
| 適応性 | CEコンプライアンス EN 61010,EN 50191,VDE 0104,VDE 015,DGUV 203-034 ((BGI 891) |
| 放出装置と接地装置 | 72kJ,120kVの直流高速充電で充電された10μFコンデンサターに貯蔵されたエネルギーに相当する:放電時間定数 < 1秒 |
| システム状態 | リアルタイムモニタリングと表示 |
| 本質的に安全 | 停電時にすぐに地面に |
| F-U 安全鍵 | 稼働電圧接続監視 (高電圧回路) |
| F-Ohm 安全鍵 | 稼働中のアース接続監視 (高電圧回路) |
| セキュリティ 機能 | 前面パネル:電源オン/オフ,ロックボタンスイッチ,緊急停止,残留圧力指示灯,高電圧スイッチ コントロールユニット:ノブ (ジョグダイヤル) |
| 安全装置 | システム接地状態表示,電源入力保護装置,ドア接触による高電圧室監視,外部安全装置 |
| 電源入力監視 | 超電圧保護,低電圧保護,残留電流装置 (RCD) |
| ワイヤリング の 定義 | システム内にスイッチボードがあります |
システム機能
1ケーブルの故障点がフラッシュして放電するように DCまたは高電圧パルスを使用します
2移動波反射原理を使用して,すべての種類のケーブルメイン隔熱欠陥を粗略に測定します.
3すべての種類のケーブルの主な隔熱障害の正確な測定を行うために,音声と磁気同期方法を使用
I,高電圧電圧発電機
| 出力モード | DC,シングル,サイクル |
| 出力電圧 | 0- ロープ8kV0- ロープ16kV0- ロープ32kV |
| 内蔵コンデンサター | 64uF,16uF,4uF |
| 放出エネルギー | 2048J@各電圧レベル |
| 衝撃力 | 2000VA |
| 脈拍率 | 自動的な衝撃は6秒,任意の制御時間のための手動的な衝撃 |
| 突発電圧レベルを切り替える | 手帳 |
| 電圧調節タイプ | 連続 |
| 指示 | 高電圧側電圧計,出力電圧の表示 リアルタイムで |
| 動作モードを切り替える | 手帳 |
| カップラー | 組み込み多パルス採取箱 |
| 安全な保護 | ゼロスタート保護機能で安全で信頼性 |
| 免除 | 装置の内部容量を自動的に放出します. 装置の内部容量 |
| 労働力 | AC 220V±15%,50Hz±2Hz60Hz |
| DC電圧試験に耐える | 出力電圧調節可能,表示範囲 0-32kV,出力電流表示範囲 0-20A |
| 燃焼電流 | 障害条件付け (燃焼) 60mA @ 32kV,120mA @ 16kV,240mA@8kV |
| 安全性 | 超電圧,超電流,過熱防止 動作後自動放出 |
| 保護基準 | IP54以下ではない |
| サイズ(mm) | 534L×444W×805H mm |
| 総重量 | 130kg以上ではない |
| II について,TDRケーブル故障検出器II,TDRケーブル故障検出器 | |
| 試験方法 | 低電圧パルス,インパルス電流,インパルス電圧,ARC複数パルス |
| 抽出率 | 1MHz~400MHz |
| パルス出力 | 単極性 |
| パルス幅 | 300V |
| パルス幅 | 0.15μS/0.30μS/0.60μS/1.20μmS/2.4μS/5.0μS/7.5μS/10μS |
| 測定範囲 | ≥120km |
| 測定範囲 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| 最低解像度 | 0.07m |
| 測定誤差 | ≤±(0.5%×L+1m),Lケーブルの長さ |
| シグナル増幅 | ゼロから100%調節可能 |
| 増殖速度 | 10...999.9m/μs |
| 出力インペデンス | 自動マッチ |
| トリガー | オートマティックコンチネート |
| 結果分析 | 自動測定 欠陥距離 |
| 労働条件 | 温度 -25°C~+65°C,相対湿度 85%,大気圧 750±30mmHg |
| III.音声と磁気同期ケーブルの故障点検器 | |
| 位置設定モード | 標準モード,強化モード,ノイズ削減モード,カスタムモード (ms,波形) |
| 位置付け方法 | 知的時間差方法,ステップ電圧方法,電磁検査方法,音響測定方法 |
| 位置付け精度 | 固定点: 0.1m 経路: 0.1m ステップ電圧: 0.1m |
| ディスプレイ | TFT超明るい5インチ,800×480本色 |
| 言語 | グラフィカル言語は直感的なものです |
| 利益 | 120dB,完全に自動調整,手動でも調整できます |
| 周波数範囲 | 100~1600Hz |
| 動的範囲 | 0~112dB ((16ギア) |
| シンクロントリガー | 音声完全自動同期トリガー;磁場完全自動同期トリガー |
| 検出範囲 | 0.00~99.99ms,75mV~75V |
| 探査機 | オートマティック・ミュート・フル・デジタル・メタル・インテリジェント・ソンド |
| ヘッドフォン | 350Ω 強力なノイズ削減と反干渉技術 |
| 労働力 | 4*18650 標準型リチウム電池 |
| 労働時間 | 8時間以上 |
| 環境温度 | -25~65°C 相対湿度:≤90% |
| 体重 | ホスト0.6kg センサー1.4kg |
| 防水品種 | IP65 |
V 試験用ケーブル
| (注: 3 の存在により5kV高電圧,特殊高電圧ケーブルが作られ,運用中に現場から遠ざかっておくべきです.) | |
| 高圧出力ケーブル | 中核線 2.5mm2 赤,電圧50kV DCに耐える,遮断層,外径14mm,長さ顧客に応じてカスタマイズすることができます'要求事項大型スロールの設置を含む.標準のHV出力ケーブルの長さは5mです |
| 接地ケーブル | 接地 3 列 - 主なコア 16mm2 透明色,枝 2.5mm2,長さ顧客に応じてカスタマイズすることができます'要求事項,i小型スロールの設置を含む.標準的な地面ケーブルの長さは5mです |
ARC マルチショット:弧反射法では,低電圧参照線と高電圧の欠陥線を重複し,比較し,インダクティブ (コイル型) フィルターを通したコンデンサータ放電によって捕捉されます..
ARM ショットごとに 8 つの比較測定が表示され (マルチショット機能),結果は自動的に評価されます.衝動電流または突発電流の方法は,移動波の電流成分を測定する.この技術は,長いケーブルとPILCケーブルに適しています.
DECAY:HV DC 源による故障点火後,DECAY 方法では,移動波の電圧成分を測定します.この技術は非常に長いケーブルに適しています.断熱電圧が非常に高いHV送電ケーブルと障害物.
IFL: 断続的な故障の発見. 路面照明システムでしばしば発生するような,一時的に変化する特性を持つ断続的な故障を見つけること.
