XHDD503 ケーブル障害ピンポインターは、振動ピックアップと電磁誘導原理を使用して、地下ケーブルの障害位置を正確に特定します。高電圧パルス発生器の助けにより、事故点でのフラッシュオーバー放電により振動波、音波、電磁波が発生します。これらの物理現象は、専用のプローブによって検出され、機器によって増幅および処理され、オペレータの聴覚および視覚判断のために表示されるため、ケーブルの真上の正確な障害位置が特定されます。
断面や媒体の異なる各種材質の電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、埋設電線などの低抵抗、短絡、断線、断線故障に最適です。ケーブル障害検出器の DL/T 849.2-2019 標準に準拠。
主なパフォーマンス上の利点
倍率：500,000倍|検出深度:>10m|バッテリー寿命:20時間以上|静止電流:<10mA
| パラメータ | 仕様 |
|---|---|
| 倍率 | 50万回 |
| 位置決め精度 | <0.1m (音響-磁気) |
| 出力インピーダンス | 350Ω |
| 検出深度 | >10メートル |
| 静止電流 | <10mA |
| 連続運転 | >20時間 |
| 動作電源 | 3.7V 3200mAh リチウム電池 4 本 |
| 周囲温度 | -25〜65℃;湿度: ≤90% |
| 本体寸法図 | 190(L)×75(W)×135(H)mm |
| 本体重量 | 0.81kg |
| プローブの寸法 | 85(D)×100(H)mm |
| プローブの重量 | 1.4kg |
| 全体の寸法 (梱包時) | 428L×350W×230Hmm |
| 全体の重量 | 7kg |
音響磁気同期法は、高精度でユニークな障害位置特定技術です。その原理は従来の音響位置に基づいており、電磁信号の検出と応用によって強化されています。
故障したケーブルに高電圧パルスが作用すると、故障箇所でフラッシュオーバ放電が発生し、振動、音波、電磁波などの物理現象が発生します。この機器は、デュアルチャンネル (音響 + 磁気) 設計を通じてこれらの信号を同時に検出します。電磁信号（ほぼ瞬時の伝播）と音響信号の時間差を比較することで、障害点までの正確な距離が計算されます。オペレーターはプローブを動かして時間差が最も小さい点を見つけます。これは直下の正確な故障位置を示します。
独立して電力供給される音響チャネルと磁気チャネルにより、耐干渉能力が大幅に強化され、従来のシングルチャネル音響検出器が困難であった電気的にノイズの多いフィールド環境でもこの機器が効果的になります。
| 成分 | 量 |
|---|---|

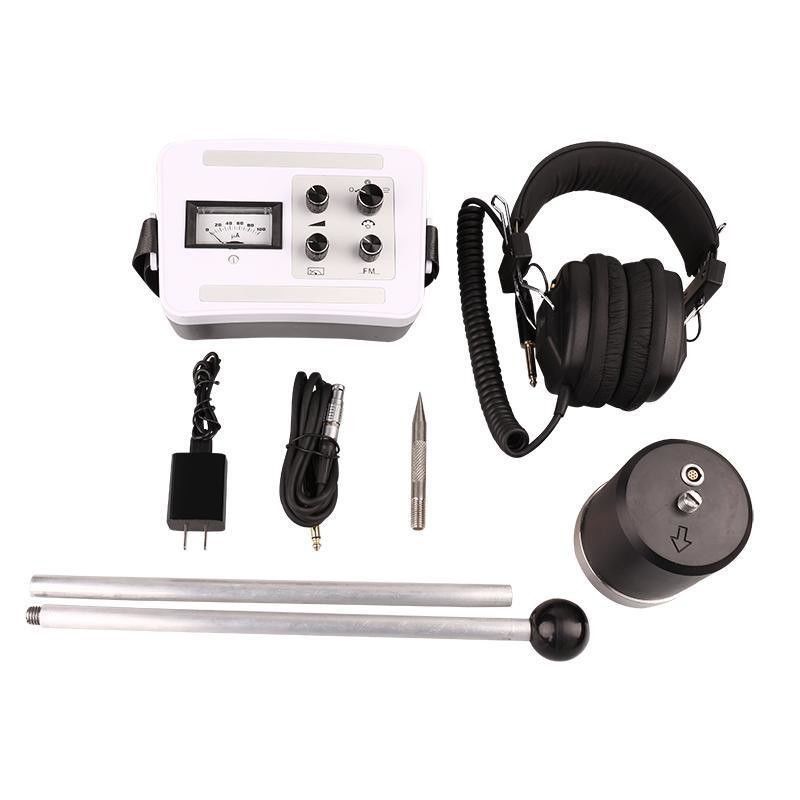

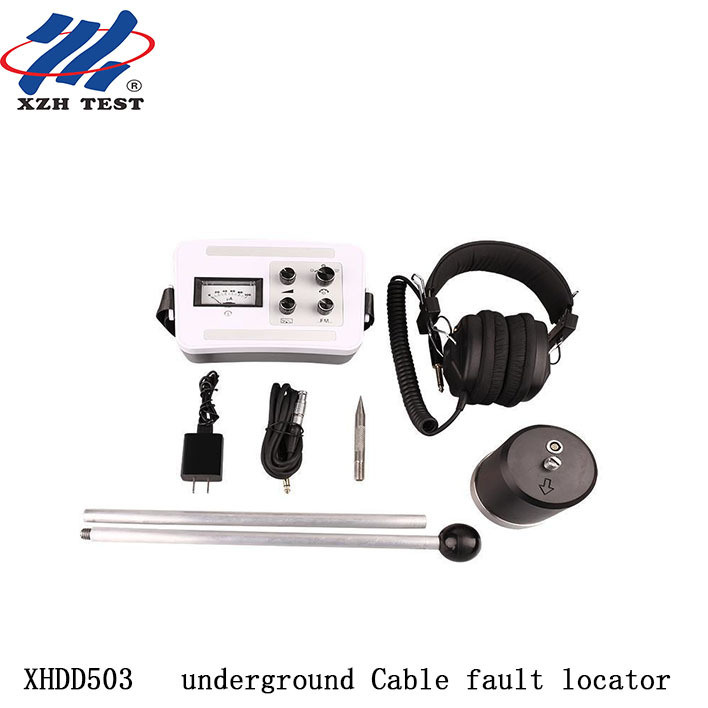

| ケーブル障害ピンポインター (本体) | 1 |
| プローブ（コネクティングロッドとセンサーを含む） | 1 |
| 7芯信号ケーブル | 1 |
| ヘッドフォン | 1 |
| 充電器 | 1 |
アフターサービス：製品の品質問題に対する 12 か月の無料保証、生涯メンテナンスおよび技術サポート。

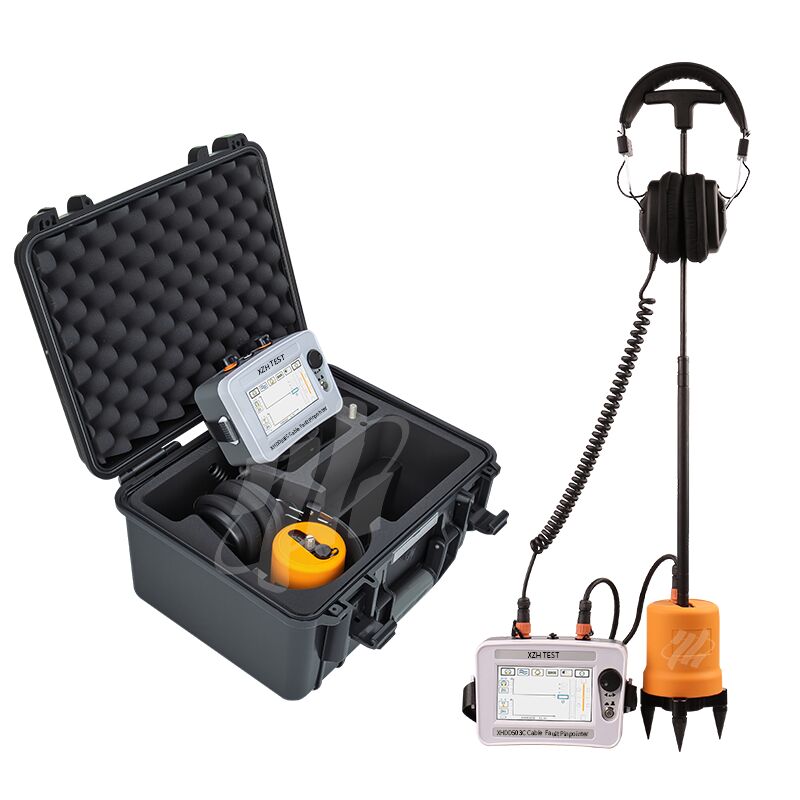

現場写真
Q: 500,000 倍の超倍率とは実際には何を意味しますか?
500,000 倍の信号増幅により、ピンポインターは、弱い放電パルスを生成する深い断層または高抵抗の断層からの非常に微弱な音響および磁気信号を検出できます。これは、5m より深く埋設されているケーブルや、標準ゲインのピンポインターが地表で信号を検出できないような減衰する土壌条件にある場合に特に役立ちます。
Q: 20 時間の連続運転により現場の生産性はどのように向上しますか?
20 時間のバッテリー寿命の延長により、1 回の充電で数日間の現場作業に対応できるため、予備のバッテリーを持ち運んだり、充電のために基地に戻ったりする必要がなくなります。これは、充電インフラが利用できない遠隔地、洋上風力発電所、国境を越えたケーブルルートにとって重要です。このユニットは、2 つのフルシフトに加えて、中断することなく夜間監視を実行できます。
Q: このピンポインタはどのようなタイプのケーブル障害向けに設計されていますか?
定格 35kV 以下の地中電力ケーブルにおけるフラッシュオーバーおよび高抵抗漏洩障害用に設計されています。高利得の音響磁気検出システムは、周期的な放電パルスを生成するあらゆる HV サージ発生器で動作します。直接埋設およびダクト設置の両方で、XLPE、油含浸紙、ゴム/プラスチック誘電体ケーブルと互換性があります。
Q: 断層点の真上にいることをどのように確認しますか?
音響と磁気の同期表示は、電磁パルス (瞬間) と音響波 (土壌の移動時間によって遅延) の時間差を示します。断層の真上では、この時間差は最小になります。離れると時間差が増加します。断層震源のピーク音響音量と組み合わせることで、掘削前に二重の確認が可能になります。
Q: ピンポインターはどの HV サージ発生器でも動作しますか?
はい。ピンポインタはソースに依存せず、統合システム (XHHV535 シリーズ)、従来のテストトランス + コンデンサバンク、パルスモードのバーンスルーブリッジなど、周期的な高電圧放電パルスを生成するあらゆる機器で動作します。最良の結果を得るには、一貫した音響リズム認識のために 5 ～ 10 秒間隔で周期/サイクル放電モードを使用します。
Q: どのような保証とサポートが含まれていますか?
製造上の欠陥をカバーする 12 か月の標準保証と無期限の技術サポートが付いています。 CEおよびISO認証を取得しています。パッケージには、ピンポインター ユニット、ヘッドフォン、地面センサー、キャリング ケース、充電器、ユーザー マニュアルが含まれます。ご要望に応じて、オンサイトトレーニングと延長保証オプションをご利用いただけます。
