カスタマイズされたケーブル障害試験バン電力変圧器総合試験車

Name: カスタマイズされたケーブル障害試験バン電力変圧器総合試験車
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG555
Price: 7,970.00 USD
Availability: InStock

製品詳細:

ブランド名:	XZH TEST
証明:	CE
モデル番号:	XHGG555

詳細情報

ブランド名:

XZH TEST

証明:

モデル番号:

XHGG555

カスタマイズされた:

ケーブルの故障検出/トランスフォーマー試験システム

バン:

車両を提供したり,お客様の車を使ったりできる

在庫:

在庫あり

ハイライト:

High Light

ハイライト:

カスタマイズされたケーブルテストバン

トランスフォーマー試験車両

キャベルの故障検出バン

Trading Information

最小注文数量:

1 ユニット

価格:

交渉可能

パッケージの詳細:

木製の箱

受渡し時間:

1-3か月

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

🚛 完全移動式試験ラボ — 車載で必要なすべて

⚡ 電力系統運用者基地に戻ることなく、広大なネットワークエリア全体でケーブル障害を迅速に診断・特定

🔬 試験サービス会社完全に装備された移動式プラットフォームで、プロフェッショナルなオンサイトケーブル診断をサービスとして提供

🏭 大規模産業施設鉱業、石油化学、インフラケーブルネットワーク保守向けのカスタムテストバン

🔧 カスタム製品 — ケーブルテスト要件に合わせて調整

この車両搭載型ケーブル診断・障害位置特定システムは受注生産です。機器構成、テストモジュール（ケーブル障害診断、変圧器テスト、回路ブレーカー分析、部分放電監視、誘電損失測定など）、車両選定、内装レイアウトは、お客様の特定の運用ニーズと予算に合わせてすべてカスタマイズされます。お客様の要件をお知らせいただければ、カスタマイズされた構成提案をいたします。

製品概要

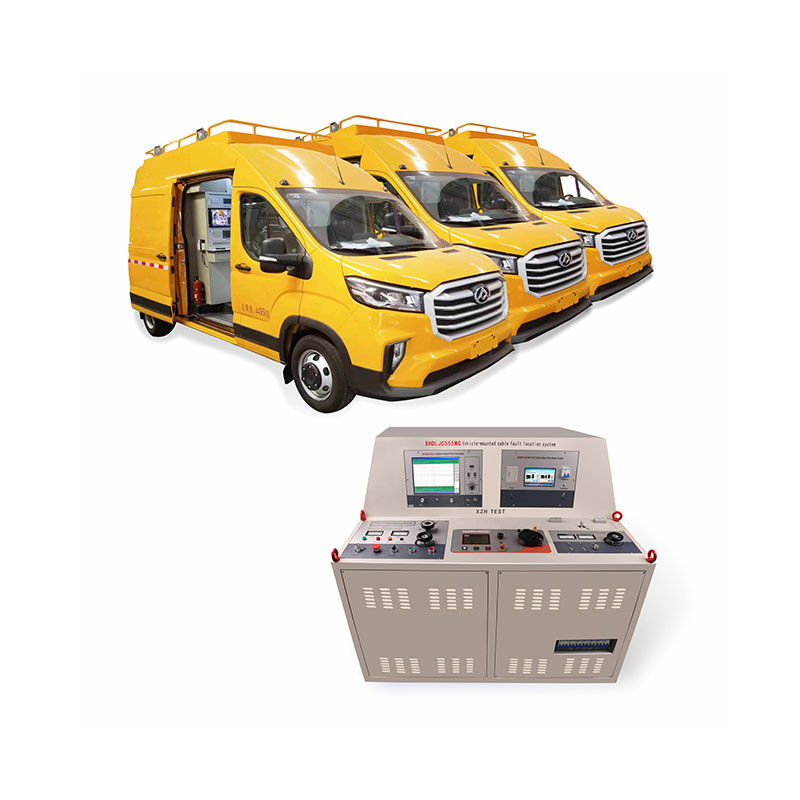

「XHGG555 V2.0 車両搭載型ケーブル診断・障害位置特定システム」は、12種類の専門的なケーブルテストおよび診断機能を1台の車両に統合した、完全にカスタマイズされた高度に統合された移動式試験ラボです。個別のポータブル機器のように、輸送、設置、個別の操作が必要なものとは異なり、XHGG555は、すべてのシステムが恒久的に設置され、相互接続され、あらゆる現場で即座に展開できるターンキー移動プラットフォームを提供します。

コアとなるケーブル障害診断システムに加えて、XHGG555プラットフォームは、顧客の要件に応じて、変圧器テスト、回路ブレーカーテスト、その他の高電圧診断システムを統合するようにカスタマイズできます。XZH TESTは、完全な車両を提供することも、お客様自身の車両の内装スペース寸法に基づいてテストシステムをカスタマイズして設置することも可能です。

🔍 移動式テストバン vs 個別ポータブル機器: 個別のケーブル障害位置特定器、TDRユニット、サージジェネレーター、ブリッジテスターは、それぞれ特定の機能を提供しますが、各現場で個別に運搬、接続、校正する必要があります。これは時間がかかるプロセスであり、セットアップのばらつきを生じさせます。XHGG555は、12の機能をすべて、恒久的に設置され、事前に校正されたシステムに統合し、統一された15.6インチのタッチスクリーン制御インターフェースを備えています。1台の車両、1回の展開、1つのワークフロー — 障害の事前位置特定から正確なピンポイント、最終的なケーブルスパイクまで、すべて現場で、単一の機器ケースを開梱することなく完了します。

システムユニット構成 — 12の統合機能

高電圧パルス発生器:テスト開始のためにケーブル障害点のフラッシュオーバー放電を発生させる
進行波反射（TDR）:あらゆる種類のケーブル主絶縁障害の概算測定
音響磁気同期:ケーブル主絶縁障害の正確な測定とピンポイント
電磁誘導パスファインダー:未知のケーブル経路と埋設深度を正確に特定
ブリッジ法:外被障害と主絶縁水浸入障害の概算測定
ステップ電圧・クランプ電流法:外被障害の正確な位置特定
定電力バーン・スルー:超高抵抗障害を低抵抗に低減し、位置特定を容易にする
エンコーディング+位相法:束ねられたケーブル間の多重ケーブル識別
リモートコントロールケーブルスパイク:最終的な破壊的検証 — 切断前にオペレーターの安全を絶対に保証
超低周波（0.1Hz）:絶縁耐電圧テストと誘電損失テスト
オームの法則測定:ケーブルループ抵抗品質テスト
必須フィールドツール:メガー、測定器、電気技師ツール — すべて搭載

制御システム

ディスプレイ

15.6インチ産業用グレードTFTカラーパネル、LEDバックライト

解像度

1920 × 1080 フルHD、16:9 アスペクト比

輝度

450 cd/m²

タッチ

アンチグレア付きマルチタッチ

オペレーティングシステム

Windows

インターフェース

ジョグダイヤルノブ付きグラフィカルユーザーインターフェース（GUI）

データ管理

ユニバーサルデータベース + USBデータ同期

トポロジー

高度に統合されたデジタルソフトウェアプラットフォーム

モジュール性

独立モジュール — 機能の追加・削除は自由

アイソレーショントランス

5kVA

安全システム

安全機能	仕様
準拠規格	CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891)
放電・接地	72kJ容量; 放電時定数 < 1秒（120kV DCで10µFコンデンサに相当）
システムステータス監視	全サブシステムのリアルタイム監視と表示
フェイルセーフ接地	停電時の自動即時接地
安全インターロック	F-U動作電圧接続監視; F-Ohm運用アース接続監視
フロントパネルコントロール	電源オン/オフ、ロックアウトボタン、緊急停止、残留圧力インジケーター、高電圧スイッチ
ドアコンタクト監視	高電圧室へのアクセス検出と自動安全カットオフ
電源入力保護	過電圧保護、低電圧保護、漏電遮断器（RCD）

主な特徴

1台の車両に12の完全に統合されたテスト機能 — 機器を開梱せずに完全なケーブル診断
モジュラーアーキテクチャ — 機能モジュールの追加・削除は自由; 単一モジュールの故障は他のモジュールに影響しない
15.6インチフルHD産業用タッチスクリーン（アンチグレア、マルチタッチ対応）で全天候型の現場使用に対応
WindowsベースのGUIと直感的なジョグダイヤルコントロール — トレーニングは最小限で済む
包括的な安全性: CE、EN 61010、緊急停止、ドアコンタクト監視、自動放電接地
カスタマイズ可能なプラットフォーム — 変圧器テスト、回路ブレーカーテスト、その他の高電圧診断システムの統合が可能
柔軟な車両オプション — 当社の車両を使用するか、お客様の既存のフリート車両に設置

成功事例

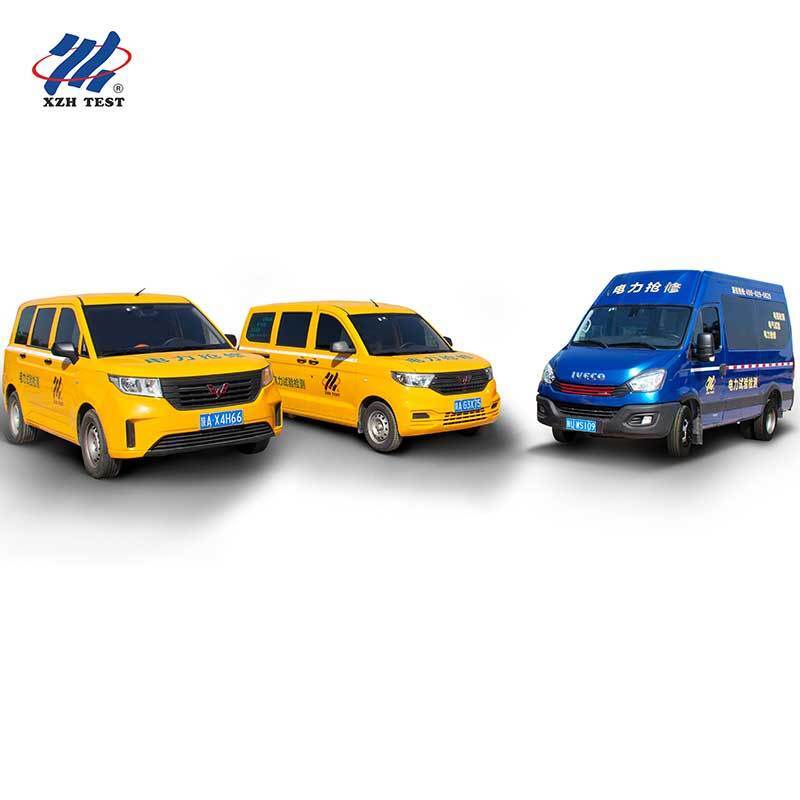

XZH TESTは、電力会社やテストサービスプロバイダー向けにXHGG555車両搭載システムを成功裏に展開してきました。以下に完了した設置の例を示します。テストシステムを車両に設置して、完全なターンキーテストバンを提供することも、お客様自身の車両の内装スペース寸法に基づいてシステムをカスタマイズして統合することも可能です。

上記のシステムには、高電圧パルス発生器8/16/32kV、ARCテストケーブル障害事前位置特定器、高電圧バーン・スルーブリッジ機器、ケーブル外被障害位置特定器、超低周波耐電圧（80kV）誘電損失テスト機器、移動式ケーブル障害精密位置特定器、ケーブル経路総合テスター、ケーブルスパイク、ジェネレーターが含まれています — これらすべてが恒久的に設置され、相互接続されています。 XHGG555 Vehicle Exterior

XHGG555 Vehicle Exterior

よくある質問

Q1: XHGG555は誰向けに設計されており、なぜ車両搭載システムを選ぶのですか？

XHGG555は、広大な地理的エリアにわたる広範なケーブルネットワークを保守する電力系統運用者、ケーブルテストサービス会社、および大規模産業施設（鉱業、石油化学、インフラ）向けに設計されています。車両搭載システムは、各現場での個別の機器の輸送、開梱、接続、校正というロジスティック上の負担を排除します。12のテスト機能すべてが恒久的に設置され、事前に校正されているため、作業員は現場に到着し、ケーブルに接続してすぐにテストを開始できます — 障害あたりの診断時間を劇的に短縮し、日中の作業スループットを最大化します。

Q2: XHGG555はケーブル障害テスト以外にもカスタマイズできますか？

はい。XHGG555プラットフォームはモジュラーアーキテクチャに基づいており、コアとなる12のケーブル障害診断機能以外にも追加のテストシステムを統合できます。変圧器総合テスト、回路ブレーカー分析、部分放電監視（発振波経由）、誘電損失測定（超低周波経由）、その他の高電圧診断システムをすべて組み込むことができます。各モジュールは独立しています — 機能を追加または削除しても、既存のシステムには影響しません。お客様固有の要件についてXZH TESTにご連絡いただければ、カスタマイズされた構成をご提案いたします。

Q3: 高電圧テスト中にオペレーターを保護する安全機能は何ですか？

XHGG555は複数の安全層を組み込んでいます: F-U安全インターロックは動作電圧接続を監視します; F-Ohm安全インターロックは運用アース接続を監視します; ドアコンタクトセンサーは、機器コンパートメントにアクセスされた場合に高電圧を自動的に遮断します; 緊急停止ボタンとロックアウトスイッチはフロントパネルにあります; 残留圧力インジケーターは蓄積エネルギーの状態を示します; 72kJ放電システムは、停電後1秒以内に蓄積エネルギーを自動的に接地します; アイソレーショントランス（5kVA）は測定回路を主電源から分離します; RCD、過電圧、低電圧保護は電源入力を継続的に監視します。

Q4: 車両を購入する必要がありますか、それとも既存の車両にシステムを設置できますか？

どちらのオプションも利用可能です。XZH TESTは、テストシステムがすべて事前に設置され、テストされ、すぐに運用できる状態の車両を含む、完全なターンキーソリューションを提供できます。あるいは、適切な内装スペースを持つ既存のフリート車両をお持ちの場合は、XZH TESTがお客様の車両の特定の寸法に合わせてテストシステムを設計・設置できます。この柔軟性により、ソリューションはお客様の運用および予算要件に適合します。お客様の車両仕様についてご連絡いただければ、カスタマイズされた設置提案をいたします。

Q5: 最低注文数量と納期は？

最低注文数量は1台です。納期は、必要なカスタマイズのレベルによって1〜3ヶ月です — 標準的なケーブル障害診断構成はより早く出荷されますが、高度にカスタマイズされたマルチシステム統合には追加のエンジニアリングと組み立て時間が必要です。各システムは安全な国際輸送のために梱包されます。年間供給能力は2,000台です。支払い条件はT/Tです。お客様固有の構成要件に基づいた詳細な見積もりについては、XZH TESTにご連絡ください。

XZH TESTについて

XZH TESTは、世界中の電力会社、産業施設、テストサービス会社向けに、ケーブルテスト、障害検出、高電圧診断ソリューションを専門とするプロフェッショナルメーカーです。個別のポータブル機器から完全に統合された車両搭載システムまで、XZH TESTは最も要求の厳しいケーブルネットワーク保守アプリケーション向けに、革新的で信頼性の高いカスタマイズ可能なソリューションを提供します。

モバイルテストラボの要件について、今すぐお問い合わせください。
