| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | ISO,CE |
| モデル番号: | XHZ1320 |

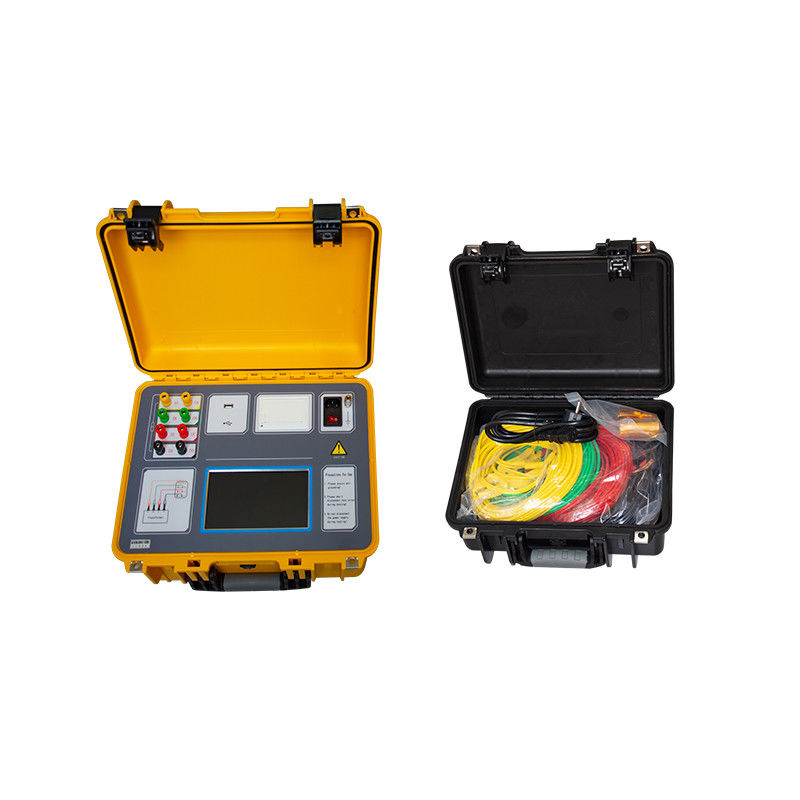

携帯型単相3相20AトランスフォーマーDC回転抵抗計
記述
トランスフォーマーがシステムの中核装置であるため, トランスフォーマーの長期的かつ信頼性の高い運用はシステム全体の安定性と信頼性に関係しています.
トランスフォーマーの直流抵抗は,半成品,完成品の工場試験,設置,トランスフォーマー製造における電源部門の手渡し試験と予防試験変換コイルの材料選択,溶接,ゆるい接続部品,欠落したスレッド,壊れたワイヤ,など,操作後に欠陥と隠された危険を効果的に検出することができます.トランスフォーマー直流抵抗の迅速な測定の必要性を満たすためにこの装置は,3相試験 (Yn,Y,C) を統合した新しい世代の高速試験器です.△) と消磁機能大きな電源トランスフォーマーのDC抵抗を測定するための理想的な装置です. 画面は,真の色高解像度産業ディスプレイ画面,フルタッチ操作,中国語メニュープロンプト機能シンプルで直感的な操作,高速なテスト速度,高い精度,幅広い範囲

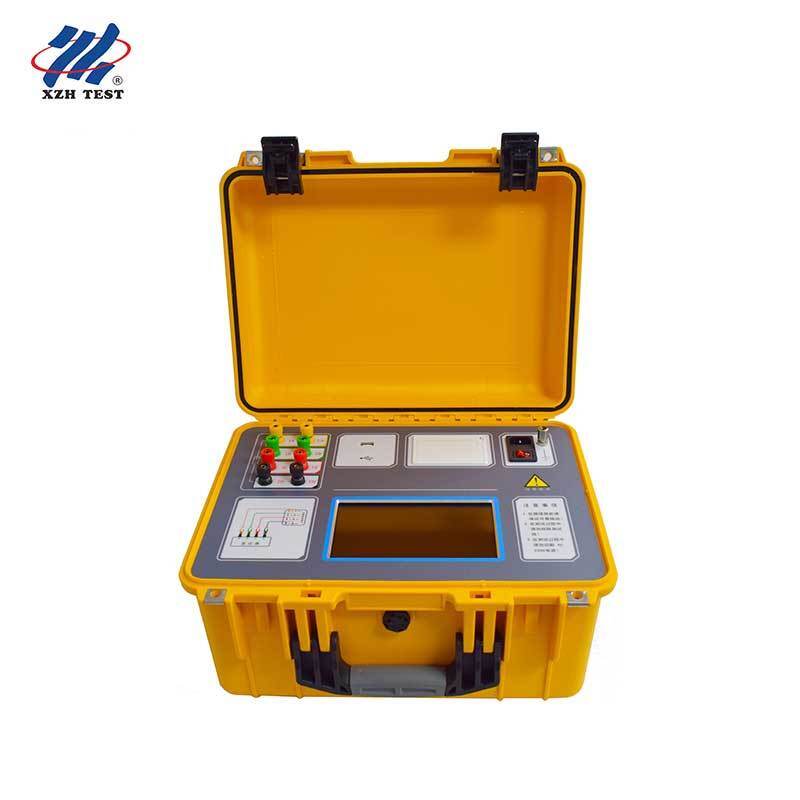

パネル紹介
トランスフォーマーの高電圧側ブッシュに接続します |
|
画面のサイズは7.0インチ.解像度は1024×600. |
|
装置はしっかりと接地され,接地点には塗料や腐蚀が付いており,除去する必要があります. |
電源スイッチを2秒間入れます |
試験結果を印刷する |
試験データを保存するために外部USBフラッシュドライブを使用します.FATまたはFAT32形式のUSBフラッシュドライブを使用してください.保存プロセス中にUSBフラッシュドライブを取り除くことは厳禁です. |
テクニカル仕様
| 出力電流 | 単相 | 20A,10A,5A,1A0.1A |
| 3 段階 | 10A+10A,5A+5A,1A+1A0.1A+0.1A | |
| 測定範囲 | 単相 |
20 Aレベル 0.5mΩ ∞ 1 Ω 10Aレベル 1.0mΩ2 Ω 5Aレベル 10mΩ4 Ω 1Aレベル 0.1Ω 〜 20Ω 0.1Aレベル2.0Ω~200Ω |
| 3 段階 |
10A + 10A ギア 0.5mΩ ~ 0.8 Ω 5 A + 5 Aレベル 10 mΩ ~ 1.6 Ω 1 A + 1 Aレベル 0.1 Ω ~ 8.0 Ω 0.1A+0.1Aギア 2.0 Ω ~ 80 Ω |
|
| 精度 | ± (読み方×0.2%+2語) | |
| 電源 | AC220V±10%,50/60Hz | |
| 動作温度 | -10°C〜50°C | |
| 相対湿度 | <90% 凝縮物がない | |
| 計器の音量 | 400×315×223mm | |
| 計測器の重量 | 9kg | |
