| Place of Origin: | Shaanxi |
| ブランド名: | XZH TEST |
| 証明: | CE/ISO |

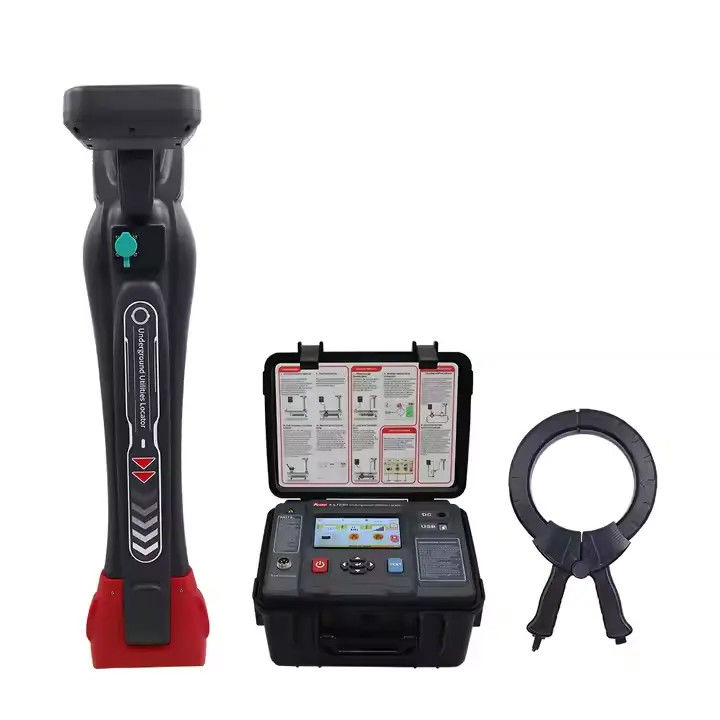

| Model Number: | XHGX507C |
| 機能 | パイプライン検出 (ケーブル位置追跡,方向表示,深度測定,電流測定),ケーブル識別,Aフレーム障害検出 (オプション機能) |
| パワー | 8.4V大容量のリチウム電池 |
| 入力方法 | 内蔵受信コイル,柔軟なキャリパー,Aフレーム (オプション機能) |
| 受信周波数 | 活性検出周波数: 640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz,32.7kHz,65.6kHz,81.9kHz,197kHz 電源周波数 パシブ検出周波数 50Hz,60Hz,250Hz RF受動検出周波数帯:中央周波数は32.7kHz,65.6kHz,81.9kHz,197kHzに分かれています |
| パイプライン検出モード | 広いピーク方法,狭いピーク方法,谷の方法 |
| パイプライン検出 検出範囲 |
直接接続方法:一般的にケーブル長さは0~20kmに達し,主に地面抵抗,ケーブル抵抗,ケーブル埋葬深さによって決定されます. 接続方法:一般的にケーブル長さは0~10kmに達することができます.これは主に地面抵抗,ケーブル抵抗,ケーブル埋葬深さによって決定されます. 誘導方法:深さ2m未満のケーブルに適用される. |
| 深さ と 流れ | ケーブル深さと電流値のリアルタイム表示 |
| パイプラインの測定深さ | 0~20m |
| 深さ 精度 | 平面位置精度:標的ケーブルまたはパイプラインの中心軸位置: ±5% (埋葬深さ0-3m) -10% (埋葬深さ3m-20m) |
| 本当 か 偽り の 助言 | 隣接するケーブルから干渉を排除します.隣接するケーブルの測定は,隣接するケーブルが送り返す異なる信号強度と測定された電流相に基づいて区別することができます.. ケーブルを追跡する過程で,測定したケーブルを隣接するケーブルから区別するために,相ダイヤルとポインタが指していることに注意してください. |
| 健全 な 指示 | 信号強度によって変化するFMトーン |
| 干渉防止ディスプレイ | 緑: 干渉がない 緑: 良い (結果が信頼できる) 赤: 深刻な干渉 (結果が信頼できる) |
| 干渉防止能力 | 非常に狭い受信周波数帯とユニークなデジタル処理方法により,近くの電源ケーブルやパイプラインの電源周波数と調和干渉を完全に抑制できます. |
| 干渉距離 | 結合方法と誘導方法を使用する場合,送信機は短い距離で干渉を生成します.干渉距離は伝送電力と周波数に関連しています電力と周波数が大きいほど 干渉が強くなります 受信機が送信機に干渉されない最小距離は,しばしば実験によって決定する必要がある. パイプライン検知: 結合方法では5m,誘導方法では20m離れたところで,干渉がないと確認できます. キャベルの識別: 2~5m 離れているコップリング方法は,干渉がないと確認できます |
| ケーブルの識別 | 識別方法:柔軟なクランプによる知的な識別 校正可能なケーブル数:1から20; カリブレーション値:受信信号と送信信号の現在の割合は,カリブレーション値の75%から135%の間である.成功した識別の条件の一つである; 方向性: 送送クランプ,受信クランプと負荷信号は同じ方向にある必要があります.これは成功の識別条件の1つです. |
| ケーブルの識別 検出範囲 |
直接接続方法: 0Ωから8kΩのループ抵抗を持つ信号を識別できる (通常0〜20キロメートルのケーブル長さに達できる)主に地面抵抗とケーブル抵抗によって決定される) カップリング方法: 0Ωから1kΩのループ抵抗を持つ信号を識別できる. (通常は0〜6キロメートルのケーブル長さに達し,主に地面抵抗とケーブル抵抗によって決定される) |
| ディスプレイ | 4.3インチのLCD色画面 (高明るさ画面),日光で可視 |
| 触れる | そう,容量感触 |
| サイズ | 約350mm ((L) ×155mm ((W) ×700mm ((H) |
| 体重 | 約2kg |
| 接続インターフェース | タイプCUSBポート,航空用ソケット |
| コイル内径 | φ200mm (より大きな直径は必要に応じてカスタマイズできます) |
| 作業温度と湿度 | -10°C~40°C; 80%Rh未満 |
| 貯蔵温度と湿度 | -10°C~50°C; ≤95%RH,冷却なし |
| 圧力抵抗 | AC2000V/rms (外殻の前端と後端の前に) |
| 安全基準に適している | IEC61010-1 CAT 600V,IEC61010-031,IEC61326,汚染度2 |
| 機能 | 複数の周波数信号伝送モード |
| パワー | 10.8V大容量のリチウム電池 |
| 出力方法 | 直接接続方法,結合方法,誘導方法 |
| 出力周波数 | 640Hz1.28kHz2.56kHz3.20kHz4.09kHz8.19kHz10.2kHz32.7kHz 65.6kHz81.9kHz,197kHz |
| 出力モード | 自動識別,異なるアクセサリーに応じて自動識別 |
| 出力 | 最大15W,9レベル調整可能 |
| 阻力 | 完全自動リアルタイムインピーダンスのマッチングと保護機能 |
| 直接出力電圧 | 最大 150Vpp |
| サーキット保護 | 超負荷および短回路保護 |
| 液晶 | 5インチLCD色画面 |
| 触れる | そう,容量感触 |
| 計器の大きさ | 約320mm ((L) ×275mm ((W) ×145mm ((H) |
| 体重 | 送信機は約3.85kg; 送信機クランプは約1.18kg |
| 充電器 | DC 11.1V 3A |
| 打ち上げクランプの大きさ | 長さ,幅,厚さ: 297mm×194mm×39mm |
| 発射クランプの内径 | φ125mm |
| 送信ケーブルの長さ | 3m |
| 試験線 | 赤いテストリード3m,黒いテストリード3m |
| 接続インターフェース | USBポート,DCポート,航空ソケット |
| 圧力耐える | 送信機は,統合された特殊ツールボックス設計を採用 |
| 電圧抵抗 | AC 3700V/rms (計器箱の上部と下部の間) |
| 電磁性特性 | IEC61326 (EMC) |
| 安全基準に適している | IEC61010-1 (CAT 300V,CAT IV 150V,汚染度2) |
