携帯式高速自動電源トランスフォーマー消磁装置

Name: 携帯式高速自動電源トランスフォーマー 消磁装置
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHXC105
Price: 4,115.00 USD
Availability: InStock

製品詳細:

Place of Origin:	Xi'an, Shaanxi, China
ブランド名:	XZH TEST
証明:	CE, ISO
Model Number:	XHXC105

詳細情報

Place of Origin:

Xi'an, Shaanxi, China

ブランド名:

XZH TEST

証明:

CE, ISO

Model Number:

XHXC105

グループの測定:

1~12

シグナル入力阻力:

>1M Ω

ヒューズ:

パッケージ総重量:

25.000kg

精度クラス:

0.1 μ Ω

画面:

液晶

最大出力容量:

200mA

データストレージ:

1000グループ

ブーストインターバル:

5分 (調整可能)

最大消費電力:

200W

キーワード:

トランスフォーマーデガッシング装置

電圧出力:

0.1~180V (AC)

保管温度:

-20-60°C

試験電圧:

0~80V

保証期間:

1年

減磁の流れ:

5A、1A、200mA、5mA（カスタマイズ可能）

消磁モード:

手動/自動

計測の時間:

手動 3 分/サイクル |自動9分/サイクル

消磁効果:

パスごとに >90%

ヒューズ評価:

重さ:

5kg（テストリードを除く）

適用電圧レベル:

35kV以上; 330kV+向けに最適化

ハイライト:

High Light

ハイライト:

DC周波数変換減衰量

B 段階のみ 3 段階のデガース

90%以上シングルパス消磁

Trading Information

最小注文数量:

1 ユニット

価格:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

5-8 days

支払条件:

T/T

Supply Ability:

1000 PCS/Year

製品の説明

🎯 対象アプリケーション:変電所の試運転やメンテナンス後の再通電を管理する変圧器保護リレーエンジニアや送電網信頼性チーム向けに特別に設計されています。汎用の試験装置とは異なり、XHXC105 は、交感神経突入カスケード障害、保護リレーの誤動作、コアの残留磁気によって引き起こされる系統電圧の乱れを防止することに重点を置いており、個々の変圧器だけでなく、相互接続された電力ネットワークの安定性も保護します。

⚠️ DC テスト後の残留磁気のリスク:再通電前に適切な消磁を行わないと、コアの残留磁気により次の原因が発生する可能性があります。(1) 保護リレーの誤作動や変圧器の試運転障害。 (2) 複数の変電所にまたがる隣接する稼働中の変圧器の共鳴突入トリップにより、広範囲にわたる停電が発生します。 (3) 励磁突入電流により、変圧器や回路ブレーカーが損傷します。 (4) 送電網の電力品質を低下させる高調波汚染。 (5) CT の飽和により、測定精度とリレーの信頼性が低下します。

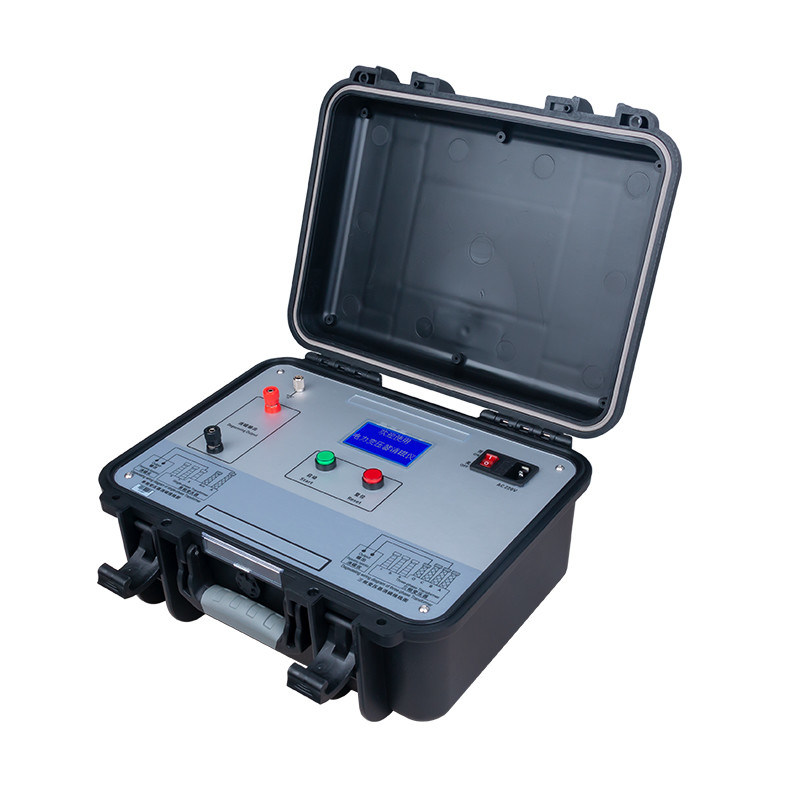

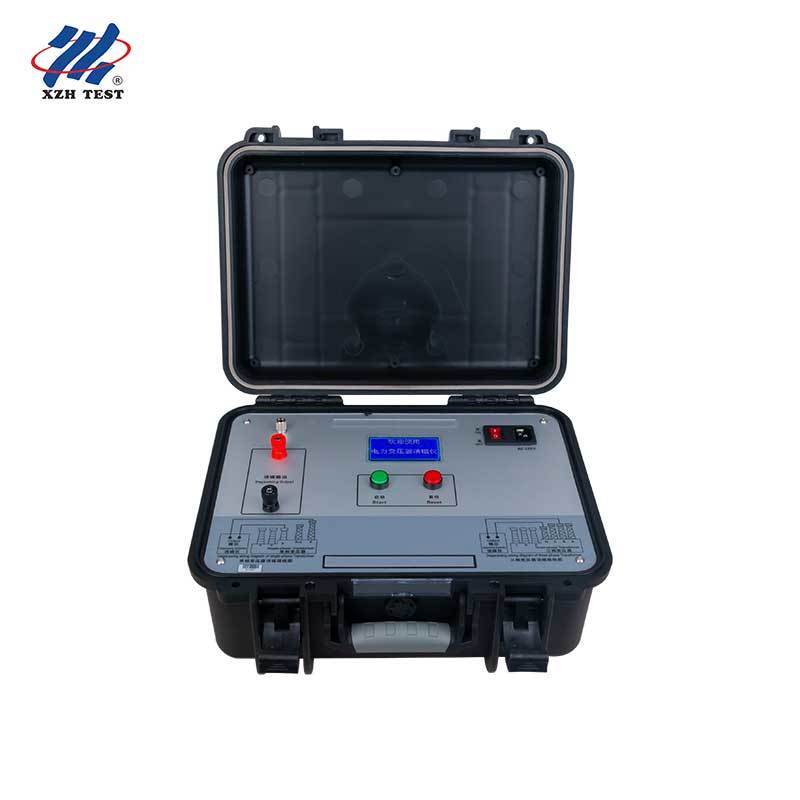

XHXC105 ポータブル変圧器消磁器

XHXC105 変圧器消磁器は、DC 抵抗テスト、電圧比測定、その他の診断手順後に変圧器コアに残る残留磁気の危険性を排除するように設計された特殊なデバイスです。これは、励磁突入電流の影響から電力変圧器を保護し、35kV 以上の変圧器、特に 330kV 以上の電圧レベルの大容量ユニットの安全で信頼性の高い試運転を確保する上で重要な役割を果たします。

特許取得済みの DC 周波数変換減衰技術に基づいて構築された XHXC105 は、手動操作と並行して自動消磁モードを導入し、ユーザーによる繰り返しの介入を排除します。拡大された LCD モジュールには、リアルタイムの消磁電流、モードステータス、進捗率など、より豊富な動作情報が表示されます。洗練された 2 つのボタンインターフェイス (赤は選択とリセット、緑は確認と開始) により、現場での操作が簡素化されます。消磁サイクル時間は 30 分から 4 分未満に短縮され、シングルパスの有効性は 90% を超えています。

XHXC105

主な特長

特許取得済みの DC 周波数変換減衰:独自の技術により、極性を交互に切り替えながら電流振幅を徐々に減少させ、ヒステリシスループを徐々に縮小し、残留磁極を中和して完全な消磁を実現します。

B相のみ三相消磁:B 相ブッシングに 1 回接続するだけで、3 相すべての完全な消磁が実現します。これにより、現場でのセットアップ時間が大幅に短縮され、変圧器の試運転中に何度も再接続する必要がなくなります。

デュアルモード動作:自動モードでは、ユーザーの介入なしで 5A、1A、200mA、および 5mA の電流レベルが順次適用されます。手動モードでは、残留磁気の深刻度に基づいて目的の消磁を行うための個別の電流レベルの選択が可能です。

16ビットADデータ取得:自動電流安定化判定機能を備えた高分解能アナログ - デジタル変換により、正確な消磁電流制御と、さまざまなフィールド条件にわたって再現可能な結果が保証されます。

4 分未満のサイクルタイム:シングルパス消磁は 4 分未満 (手動) または 9 分未満 (自動フルサイクル) で完了します。これは、前世代の機器の 30 分サイクルから劇的に改善され、効率的な複数変圧器の試運転スケジュールを可能にします。

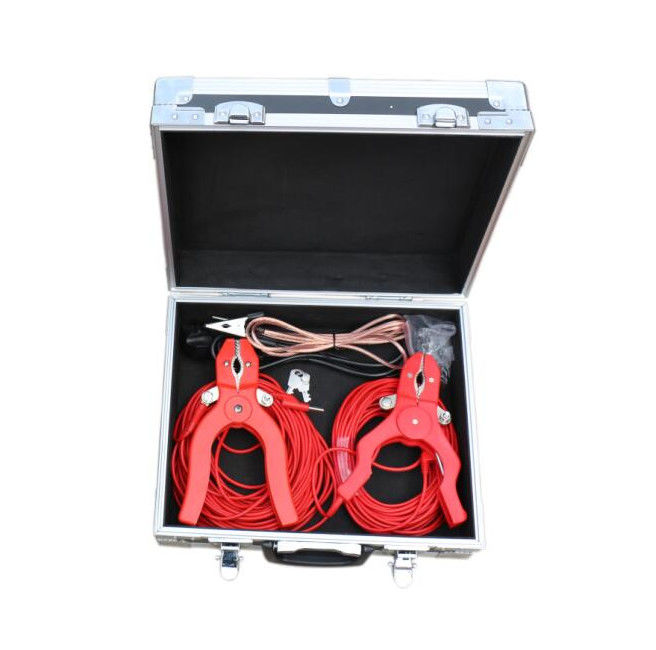

DC 抵抗テストケーブルの互換性:DC 巻線抵抗テストからの電流リードを直接再利用し、ケーブルを変更せずに診断テストから消磁への移行を合理化します。

コンパクトなフィールド設計:重量わずか 5 kg (テストリードを除く) の XHXC105 は、最小限のセットアップ作業で変電所サイト全体にモバイル展開できるように専用に設計されています。

技術仕様

消磁電流	5A、1A、200mA、5mA（カスタマイズ可能）
消磁モード	手動 / 自動
消磁時間	手動: 3 分/サイクル \|自動: 9 分/サイクル
消磁効果	1 回のパスあたり >90%
消磁の進行状況	0 ～ 100% のリアルタイム表示
動作電源	AC220V±10%、50Hz±1Hz
ヒューズの定格	8A(AC220V)
周囲温度	-25℃～50℃
周囲湿度	≤90%
重さ	5kg（テストリードを除く）
画面	リアルタイムの電流、モード、進行状況を表示する LCD
適用トランス	35kV以上; 330kV以上の大容量ユニット向けに最適化

動作原理

この機器は DC 周波数変換減衰を採用しています。(1) DC 消磁電流が適用されます。 (2) 電流振幅は周期的に減少します。 (3) 電流の極性が周期的に切り替わります。 (4) ヒステリシスループが徐々に狭くなり、磁極同士が打ち消し合い、完全消磁が達成されます。

接続ガイド

単相変圧器	A端子とX端子に接続します
三相変圧器	B 相ブッシングとニュートラル (O) のみに接続 - 3 相すべてが同時に消磁されます
出力の消磁	無極性。出力端子にはプラス/マイナスの区別はありません

安全上の重要な注意事項

操作前にユーザーマニュアルをよく読み、正しい配線を確認してください。

電源を入れる前に、アース端子が確実に接続されていることを確認してください。

消磁プロセス中はテストクランプを取り外さないでください。

異常が発生した場合は、直ちに赤い RESET ボタンを押すか、電源スイッチを切ってください。

これは精密高電圧電子機器です。専門家以外は分解しないでください。輸送中は慎重に扱ってください。

よくある質問

Q1: DC テスト後に変圧器に再通電する前に消磁が不可欠なのはなぜですか?

DC 抵抗テストでは本質的に、変圧器のコアに残留磁気が残ります。消磁せずにトランスに再通電すると、この残留磁束がコアを半サイクル飽和させ、高調波成分を含む大量の励磁突入電流を生成します。これにより、次の原因が発生する可能性があります。保護リレーの誤動作により試運転が失敗する。隣接する変圧器での交感神経の突入により、複数の変電所にわたるカスケードトリップが発生します。過度の電磁力による変圧器の巻線と回路ブレーカーへの物理的損傷。系統電圧の不安定性が下流の機器に影響を及ぼします。 XHXC105 は、再通電前に残留磁気を系統的に除去することで、このリスクを排除します。

Q2: 三相変圧器の B 相のみの消磁はどのように機能しますか?

XHXC105 の特許取得済みの DC 周波数変換減衰技術により、B 相ブッシングとニュートラル (O) への 1 つの接続を通じて完全な三相消磁が可能になります。トランスコア内の磁気回路結合により、消磁効果が 3 相すべてに同時に伝わり、A、B、C 相を個別に接続する必要がなくなります。これにより、現場でのセットアップ時間が約 70% 短縮され、複数の変圧器の試運転キャンペーン中の配線エラーのリスクが最小限に抑えられます。

Q3: 自動モードと手動モードのどちらを使用するべきですか?

残留磁気レベルが不明な場合の標準的な DC テスト後の消磁には自動モードをお勧めします。約 9 分間にわたって 5A → 1A → 200mA → 5mA の電流レベルを順次適用し、ユーザーの介入なしで >90% の消磁を達成します。手動モードは、必要な特定の電流レベルがわかっている場合、たとえば、部分的な消磁サイクル後、または残留磁気が低いことがわかっている変圧器を対象とする場合に適しています。手動モードは、選択した現在のレベルごとに約 3 分で完了し、必要に応じてより高いレベルでターゲットを絞った再適用が可能になります。

Q4: 電源要件は何ですか?また、機器の電源が入らない場合はどうなりますか?

XHXC105はAC220V±10%、50Hz±1Hzが必要です。背面パネルのソケットの 8A ヒューズは、一次過電流保護を提供します。機器の電源がオンにならない場合: (a) 8A ヒューズが切れているかどうかを確認します。 (b) 供給電圧が 220V±10% 以内であることを確認します。発電機を使用している場合は、出力波形が 50Hz の正弦波であること、および 1 つの相が中性として接地されていることを確認してください。これは、フィールド電源に関する最も一般的な問題です。絶縁変圧器を直列に接続して、発電機の波形互換性の問題を解決することもできます。

Q5: この機器は既存の DC 抵抗テストのワークフローとどのように統合されますか?

XHXC105 は、DC 巻線抵抗テストをシームレスに実行できるように設計されています。 DC 抵抗測定に使用するのと同じ電流リードを、ケーブルを変更せずに消磁出力端子に直接接続できるため、テストリードを再接続するために変圧器に登る必要がなくなります。すべての巻線の DC 抵抗テストが完了したら、テストリードコネクタを抵抗テスターから XHXC105 に移し、適切な消磁モードを選択してサイクルを開始するだけです。最終的な抵抗測定から完全な消磁までのワークフロー全体は、通常、標準的な 3 巻線ユニットの変圧器ごとに 15 分未満かかります。
