| 起源の場所: | Xi'an、Shaanxi、中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| Model Number: | XHLJ504 |
1台の機器で経路トレースと故障ピンポイントの両方を必要とする現場作業員のために設計されています。XHLJ504は、個別の経路トレーサーとピンポインターユニットを置き換え、機器コスト、トラックスペース、およびクルーのトレーニング時間を削減します。500,000倍の信号増幅と10m以上の検出深度により、都市部、工業地帯、および遠隔地の現場環境で信頼性の高い操作が保証されます。
1台のポータブル機器で経路トレースと故障ピンポイントを実行。ツール交換不要で、数秒でモードを切り替えられます。
超高信号増幅により、10メートルを超える深さに埋設されたケーブルの最も微弱な電磁信号を検出します。
静止電流10mA未満。1回の充電で長時間の現場作業が可能。終日のユーティリティ保守シフトに不可欠です。
1台の機器で2台分を代替。ユーティリティフリートマネージャー向けの調達、保守、トレーニングコストを削減します。
動作原理

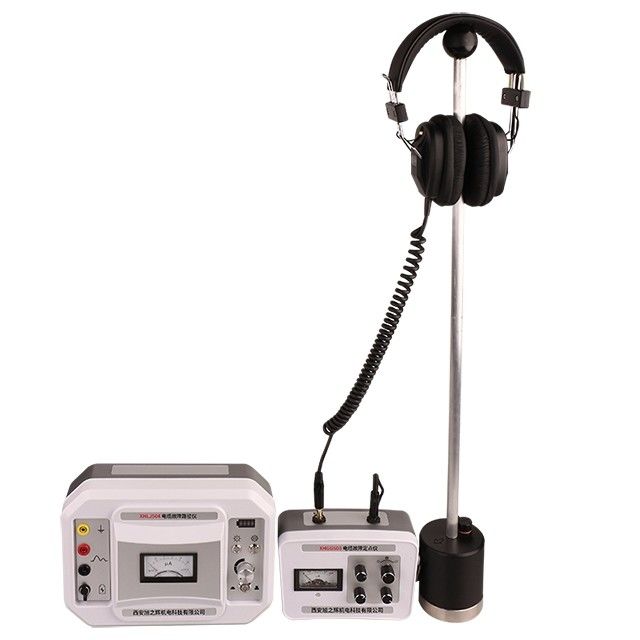

XHLJ504ケーブルパイプロケーターは、埋設ケーブル経路を検出するために必要な高出力経路信号発生器（送信機）と受信機で構成されています。
ケーブル経路計の基本原理は、経路信号発生器（すなわち、経路計信号送信ホスト）を使用して、テスト中のケーブルに経路パルス信号を入力し、電磁波を生成し、それをプローブで受信し、受信機が受信信号を増幅することです。処理後、出力はイヤホンとポインターメーターに送信されます。
このケーブル経路トレーサーは、イヤホン内の音のピーク、谷、およびポインターメーターの偏向度に基づいて、ケーブルの埋設経路と深度を判断します。
多機能
ケーブル経路受信機は、プローブやヘッドホンなどと組み合わせて使用され、ケーブル故障ピンポインターとしても使用できます。
|
出力信号
|
15kHz断続
|
|
出力電力
|
100W
|
|
出力電流
|
0〜2A
|
|
動作電源
|
220V (1±10%) 50Hz (1±5%);
|
|
倍率
|
500,000倍
|
|
検出精度
|
±0.2m
|
|
出力インピーダンス
|
350Ω
|
|
動作電源
|
標準単三電池2本
|
|
静止電流
|
<10mA
|
保守フリートにXHLJ504をご検討ですか？ボリュームディスカウント、技術データシート、およびオンサイトデモンストレーションの手配については、お問い合わせください。
Q: デュアルモード検出（経路トレース+故障ピンポイント）の利点は何ですか？
デュアルモード操作とは、2台ではなく1台の機器を持ち運ぶことを意味します。まず、経路トレースモードを使用してケーブル経路を特定し、マッピングします。次に、故障ピンポイントモードに切り替えて、その経路に沿った正確な故障位置を特定します。この統合されたワークフローは、時間を節約し、機器の負荷を軽減し、現場作業中に個別の機器を切り替える必要をなくします。
Q: この機器でどのような種類のケーブル故障を特定できますか？
XHLJ504は、音響磁気同期を使用して、低抵抗故障（短絡、約20kΩ以下の地絡）、開回路故障、および高抵抗漏洩故障を特定できます。各故障タイプについて、初期診断中に特定された故障特性に基づいて、適切な検出方法と送信機出力設定を選択する必要があります。
Q: 濡れた、または浸水したケーブル溝での機器のパフォーマンスはどうですか？
XHLJ504は、IP65定格の多層物理分離センサーを備え、困難な現場条件に対応しています。濡れた環境でも信頼性の高い動作をしますが、溝内の静止水は信号伝播に影響を与える可能性があります。浸水した状態では、音響磁気同期方法は、磁気チャネルが水の影響を受けないため、純粋な音響検出よりも信頼性の高い結果を提供します。
Q: 通常の故障位置特定操作にはどのくらいの時間がかかりますか？
典型的なワークフロー：経路トレース（500mセクションで15〜30分）、TDRまたはブリッジ法を使用した故障事前特定（10〜20分）、およびピンポイント（故障タイプ、深度、土壌条件に応じて15〜45分）。経験を積めば、ほとんどの単一故障位置特定は、現場到着から掘削地点のマーキングまで60〜90分以内に完了できます。
Q: どのような保証とサポートが提供されますか？
製造上の欠陥に対する12ヶ月の標準保証と生涯テクニカルサポート。CEおよびISO認証取得済み。完全キットには、デュアルモード経路トレーサー/ピンポインター、信号送信機、音響磁気プローブ、接続ケーブル、ヘッドホン、充電式バッテリー、充電器、ユーザーマニュアル、および頑丈なフィールド輸送ケースが含まれています。
