キャベルの故障検出器
>
電気駆動用の多周波地下金属パイプ検出器

電気駆動用の多周波地下金属パイプ検出器

製品詳細:
起源の場所: 中国
ブランド名: XZH TEST
証明: CE, ISO
モデル番号: XHGX507B
詳細情報
起源の場所:
中国
ブランド名:
XZH TEST
証明:
CE, ISO
モデル番号:
XHGX507B
型番:
XHGX507B
テスト領域:
ケーブルの形成
力:
電気
カスタマイズされた:
カスタマイズされた
色:
青
輸送パッケージ:
輸出用木製ケース
商標:
XZHテスト
起源:
中国
HSコード:
9031809090
供給の能力:
2000個/年
カスタマイズ:
利用可能
アフターサービス:
保証証明書
保証:
12ヶ月
ハイライト:

High Light

ハイライト:

多周波パイプ検出器

,

電気駆動の地下金属パイプ検出器

Trading Information
最小注文数量:
1個
パッケージの詳細:
木製の包装
受渡し時間:
3-5 営業日
支払条件:
T/T
供給の能力:
2000ユニット/年
製品の説明
製品の説明

XHGX507B地下ケーブルパイプ位置検出器は、電力ケーブル試験において数千人のユーザーに使用されており、この分野で高い評価を得ています。最新のコンセプトを使用して開発されたXHGX507Bパイプライン位置検出器は、特にケーブル対地絶縁不良の迅速かつ正確な位置特定、(充電)パスの検索、深さ位置特定、ケーブル識別を目的としています。

Manufacturer High Quality Multiple Frequency Underground Metal Pipe Detector

特徴

1. コンパスと方向表示:パイプラインの方向と左右の方向を視覚的に表示します。
2. 近隣の回線からの干渉を排除するために、電流方向を測定します(部分的な周波数)。
3. 深さと電流の測定。
4. 完全デジタル高精度サンプリング処理:安定性と信頼性、超高感度、非常に狭い受信帯域幅、強力な耐干渉能力、隣接する稼働中のケーブルとパイプラインの電源周波数と高調波干渉を完全に抑制できます。
5. 稼働中のケーブル検出:高性能送信クランプ、稼働中のケーブルに信号を結合して出力します。
6. ケーブル/パイプラインの識別:クランプ(オプションのアクセサリ)は便利で使いやすく、識別結果が明確に示されます。クランプを使用するのが不便な場合に利用できます。
7. 地面故障の発見:Aフレーム(オプション)を使用して、パイプラインの地面絶縁への損傷箇所を特定し、矢印が故障箇所の方向を示します。
8. 複数の検出周波数:アクティブ検出とパッシブ検出。
9. 送信機の複数の信号出力モード:直接接続出力、クランプ結合、および誘導。

10. 送信機デジタルアンプ電力出力、自動インピーダンスマッチング、および自動保護。
11. 大容量リチウムイオンバッテリー内蔵、電圧低下時の自動シャットダウン、長時間操作がない場合の自動シャットダウン(受信機)。
12. キャビネットは美しく頑丈で、軽量で持ち運び可能です。

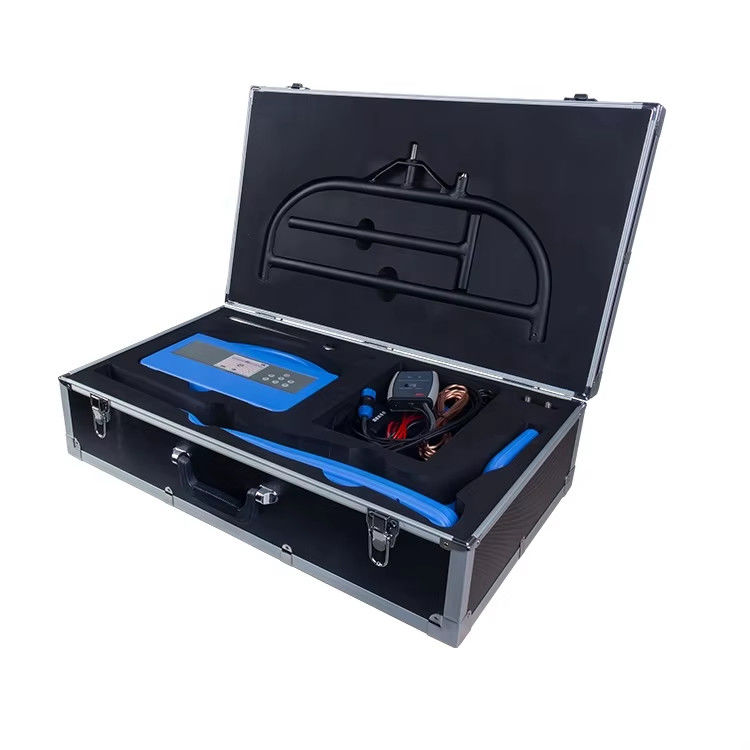

Manufacturer High Quality Multiple Frequency Underground Metal Pipe DetectorXHGX507B、地下ケーブル/金属パイプ位置検出器
Manufacturer High Quality Multiple Frequency Underground Metal Pipe Detector
Manufacturer High Quality Multiple Frequency Underground Metal Pipe Detector
50Hzまたは60Hzを選択できます
製品パラメータ

送信機の仕様:
1. 出力モード:直接接続出力、誘導、クランプ結合。
2. 出力周波数:348Hz、624Hz、1280Hz、1860Hz、512Hz、645Hz、820Hz、940Hz、6KHz、8kHz、9kHz、12KHz、33kHz、82kHz、200kHz。
3. 出力電力:最大10W、10段階で調整可能、自動リアルタイムインピーダンスマッチング。
4. 直接接続出力電圧:最大200Vpp。
5. 過負荷および短絡保護。
6. ヒューマンマシンインターフェース:320×240ドットマトリックス液晶ディスプレイ。
7. 内蔵バッテリー:6つの18650リチウムイオンバッテリー、公称12.6V、4.2Ah。
受信機の仕様:
1. 入力モード:内蔵受信コイル、識別クランプ(オプション)、故障チェックAフレーム(オプション)。

2. 受信周波数:
検出周波数:348Hz、624Hz、1280Hz、1860Hz、512Hz、645Hz、820Hz、940Hz、6KHz、8kHz、9kHz、33kHz、65kHz、82kHz、131kHz、200kHz。

電源周波数パッシブ検出周波数:50Hz/60Hz。
3. パイプライン検出モード:広ピーク法、狭ピーク法、サウンドバレー法、ピークバレー法。
4. ケーブル識別モード:クランプ(オプション)インテリジェント識別と電流測定。
5. ヒューマンマシンインターフェース:480×272ドットマトリックス液晶ディスプレイ。
6. 内蔵バッテリー:4つの18650リチウムイオンバッテリー、公称4.2V、8.2Ah。
7. 位置精度:深さ0〜3m(±5%)、深さ3〜12m(±10%)
8. 深さ測定精度:3桁表示、最大深さ12メートルまで測定可能
9. 電流測定精度:1mA
10. 最大検出距離:直接接続方法で絶縁状態の良いケーブルは最大15KMに達する可能性があります
その他
1. サイズ:送信機320×240×90mm、受信機670×128×310mm。
2. 品質:送信機1.9kg、受信機1.4kg。
3. 充電器:入力AC100〜240V、50/60Hz、出力DC4.2V-1A、出力DC12.6V-1A。
4. 動作条件:温度:-10℃〜40℃、湿度5〜90%RH、高度<4500m。
