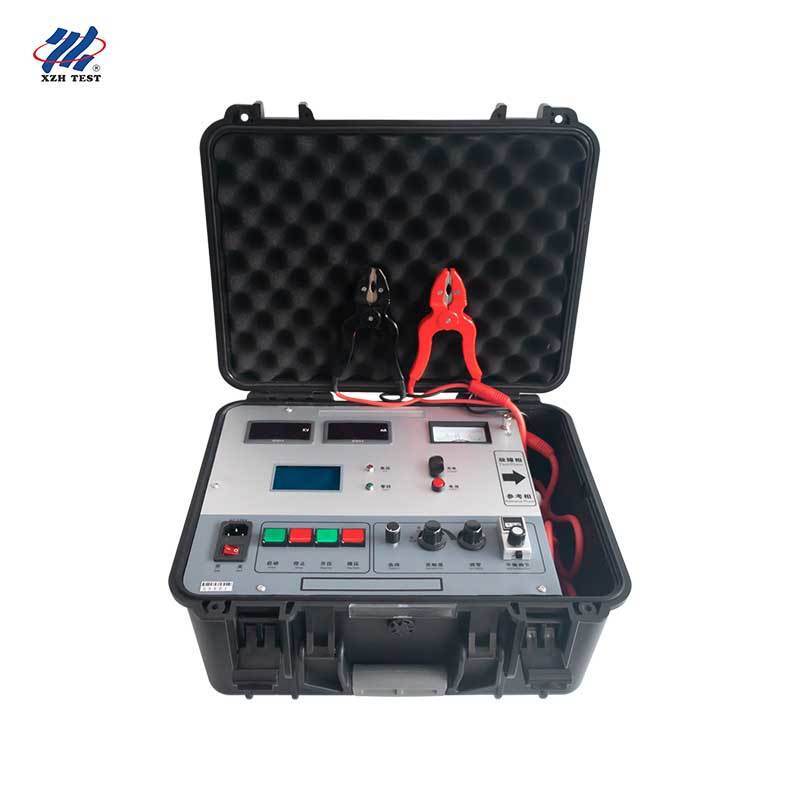

XHHG521Bケーブルシース故障ロケータは、マーレーブリッジの原理に基づいて設計された高電圧ブリッジケーブル故障テスターです。敷設後の各種電線・ケーブルの絶縁破壊点、および絶縁抵抗が低いものの絶縁破壊に至っていない欠陥点を特定するために使用できます。また、ケーブル工場内の各種ケーブルの欠陥点を特定するためにも使用でき、ケーブルの保守・修理に不可欠なツールです。
本装置は、電動電圧調整器とR型変圧器を使用して高電圧定電流源を形成し、キーパッド制御により昇降圧が可能です。開回路電圧5600V、短絡電流100mAで、高感度増幅器と検流計を使用して平衡指示を形成し、比率ポテンショメータと組み合わせて平衡ブリッジを形成します。これらはすべて高電位側に配置されています。測定ケーブルは特殊設計の二心高電圧ゴムケーブルであり、四端子抵抗測定法によりリード抵抗による誤差を回避します。パネルはオペレーターの安全のため、すべて低電位にあります。
本器はLCDディスプレイとワンキー操作を備えています。ケーブル長を入力すると、故障距離が自動計算されます。高電圧源とブリッジは一体型のポータブル保護ケースに収められており、高電圧、軽量、操作性、安全性を兼ね備えています。
| パラメータ | 仕様 |
|---|---|
| 開回路電圧 | ≥ 5600V |
| 短絡電流 | ≥ 100mA (平衡時 5～40mA推奨) |
| 測位精度 | ±(0.2%・L ± 1) m |
| 重量 | 25 kg |
| 動作電源 | AC 220V (±10%)、50Hz ±1Hz; 内蔵8.4Vバッテリー |
| 測定原理 | マーレーブリッジ (平衡ブリッジ法) |
| 表示 | LCDディスプレイ、ワンキー操作、自動故障距離計算 |
XHHG521Bは、他の方法では信頼性の低い3種類のケーブル故障に特に適しています。
| 故障タイプ | 説明 | XHHG521Bが機能する理由 |
|---|---|---|
| 線形高抵抗破壊 | 敷設後の高抵抗破壊点、特に線形高抵抗破壊の中間接続部など、低抵抗化が困難なもの | 定電流源が5600Vを印加して破壊点を生成; ブリッジは低抵抗故障を必要とせずに比率を正確に測定します |
| フラッシュオーバー型破壊 | 電圧印加時のみ破壊し、電圧除去時に消滅する点 | 破壊後、定電流源がアークを維持するため、ブリッジに安定した電流が流れ、検流計は平衡させるのに十分な感度を持ちます |
| 低抵抗欠陥点 | 破壊はしないが絶縁抵抗が低い点、例えばメガーで発見されるが動作電圧で破壊しない点 | ブリッジ法は抵抗比を直接測定し、完全な破壊に至る前に欠陥を特定します |
ケーブル故障位置測定ブリッジ法は次のように機能します。テスト対象ケーブルの故障相を健全相と短絡し、ブリッジの2つのアームをそれぞれ故障相と健全相に接続し、一方のアームの可変抵抗器を調整してブリッジが平衡するまで調整します。比率関係と既知のケーブル長を使用して、故障距離を求めます。
テスト対象ケーブルの両端から破壊点までの距離をL1、L2、ケーブル全長をL、対応する心線抵抗をR1、R2とすると、ブリッジが平衡した後、読み取り値P（パーセント）は直接故障位置を示します: L1 = P%・L。破壊点測位のためのマーレーブリッジ法は、便利で正確な古典的なアプローチです。その根拠は、心線（またはシールド）抵抗が均一で長さに比例することです。ブリッジ法は比較的簡単で、その精度は現場工学試験の要件を満たしており、特にケーブル線の二相短絡故障に便利です。
補助ケーブルが故障ケーブルと同じ断面積の場合、故障位置はX = 2 × L × P1%です。係数「2」に特に注意してください。補助ケーブルを接続すると、計算に参加するケーブル長が2倍になるためです。
補助ケーブルの断面積が異なる場合、故障ケーブルの長さに換算します: 故障断面積がSx、補助ケーブル断面積がSの場合、X = P1% × (1 + Sx/S) × L。
3芯ケーブルの3心すべてが破壊または相互に短絡している場合は、絶縁抵抗が最も良い心線を補助ケーブルとして選択します。逆接続チェックの場合、電圧を下げ、放電し、測定クリップを交換し、測定を繰り返してP2を取得し、P1 + P2 = 100であることを確認します。
| パネル要素 | 機能 |
|---|---|
| 検流計 | 電気的平衡ゼロ点調整可能 |
| 電流計 | 出力電流 (mA) 表示 |
| 電圧計 | 高電圧出力 (kV) 表示 |
| 高電圧インジケータライト | 高電圧出力時に点灯 |
| LCDディスプレイ | 操作内容と故障距離を表示 |
| ゼロ点インジケータライト | 電圧出力がゼロ位置にあるときに点灯 |
| 電源ソケットとヒューズホルダー | AC 220V接続およびヒューズ取り付け |
| 電源スイッチ | 「I」ギアでAC 220Vオン、「0」ギアでオフ |
| スタートボタン | ゼロ点ライトが点灯している場合にのみ有効; 高電圧出力を開始します |
| ストップボタン | テスト完了時または異常時に高電圧出力を遮断します |
| 昇圧/降圧ボタン | 出力高電圧を増減します |
| エンコーダースイッチを選択 | カーソル移動または桁変更のために回転させ、実行または確認のために押します |
| 感度調整 | 内蔵バッテリー電源スイッチとゼロノブ付き感度調整 |
| ゼロ調整ノブ | 検流計がゼロを指すように回転させます |
| 平衡調整 | 検流計がゼロを指すように回転させ、比率P1を読み取ります |
| バッテリーインジケータ | 内蔵バッテリー作動時に点灯 |
| 基準端子 | 基準相 (黒クリップ) を接続します |
| 故障端子 | 故障相 (赤クリップ) を接続します |
| 充電ポート | 内蔵バッテリー用DC 8.4V充電ポート |
| アース端子 | 安全保護のための装置アースポイント |
各XHHG521Bには、本体、高出力ジャンパーケーブルセット、電源コード、アース線、充電器、予備ヒューズ5個 (3A) が付属しており、1年間の無料保証と生涯メンテナンスおよび技術サービスが付いています。注文、トレーニング、アフターサービスについては、営業チームにお問い合わせください。
