| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHHV535-2TSB+XHDD503E |

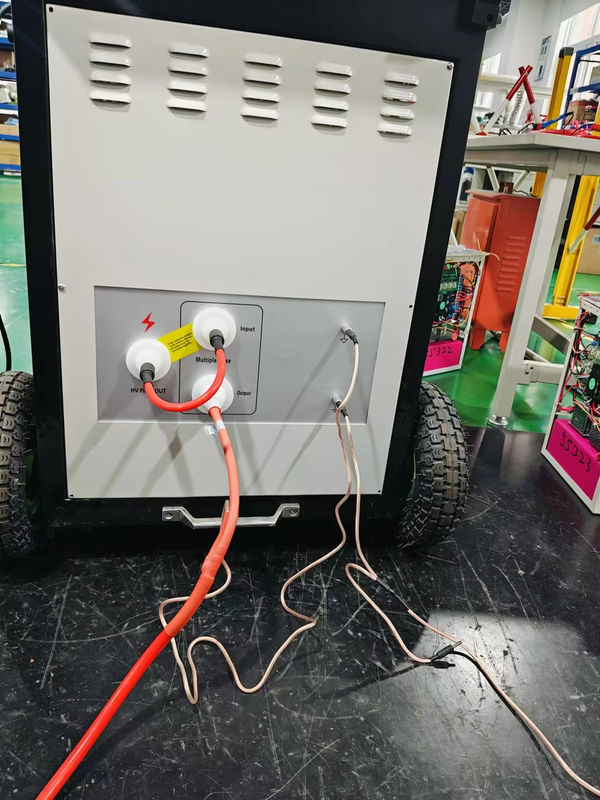

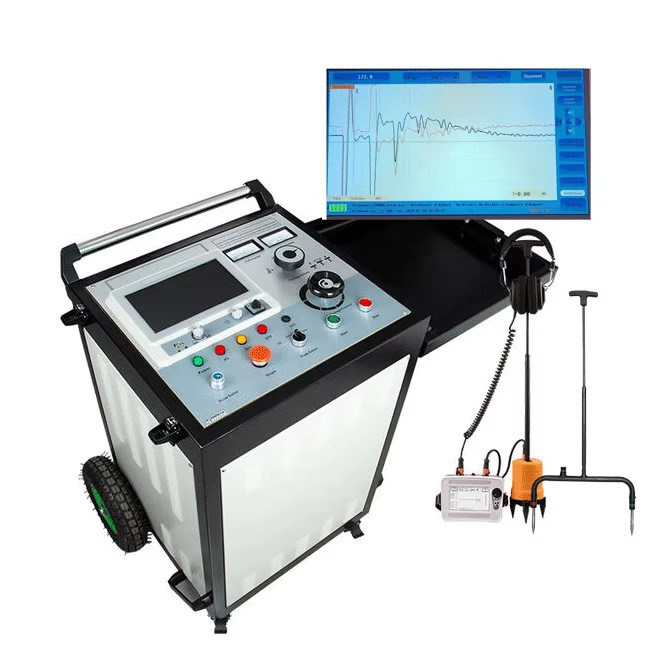

XHHV535-2TSBケーブル故障位置特定システムは、35kV以下の電圧レベルの電力ケーブルの主絶縁故障を検出し、ケーブル長を校正するために使用されます。このシステムは、ケーブル故障テスターと高電圧パルス発生器の2つの部分で構成されています。
ケーブル故障テスターは、シンプルな操作ソフトウェアインターフェース、シングルチップマイクロコンピュータによる集中制御、タッチ操作を採用し、大容量リチウムイオンバッテリーを内蔵しています。安定性、信頼性、使いやすさを備えています。独立した電源と電源システムを使用して、衝撃放電中の電源干渉を防ぎます。
このケーブル故障試験システムは、低抵抗、短絡、断線、断線故障の電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、およびさまざまな断面とさまざまな媒体の地中線、ならびに高抵抗漏れおよび高抵抗フラッシュオーバー故障に適しています。
技術的パラメータ
| サージHV電圧 | 0-8kv/16kv/32kv |
| 高電圧側電流 | 0-60mA |
| 内部コンデンサ | 2μF/32kV、8μF/16kV、32μF/8kV |
| サージ時間 | 自動サージ約7秒、手動でも制御可能。 |
| サージエネルギー | 1024J |
| サージ電力 | 2KVA |
| 重量 | 120kg以下 |
| 電源 | AC220V±15％、50Hz±2Hz |
| 環境温度: | 環境温度: |
ケーブル故障プリロケーターパラメータ:
• サンプリング周波数：1MHz〜400MHz;
• 低電圧パルス振幅：300V±15％;
• 距離測定範囲：≥120km;
• 試験範囲：100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km;
• パルス幅：0.15uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS;
• 最小分解能：0.07m;
• 試験ブラインドエリア：≤10m;
• 測定誤差：≤±（0.5％×L + 1m）、Lはケーブル長です;
• 作業電源：内蔵10.4AHリチウム電池。充電時間は約2時間、作業時間は5時間です
XHDD503Eケーブル故障ピンポインター
XHDD503Eケーブル故障ピンポインターは、振動ピックアップと電磁誘導の音響磁気同期原理を使用して、ケーブル故障点の具体的な位置を決定します。高電圧パルス発生器の助けを借りて、故障点はフラッシュされ、放電されます。故障点のフラッシュオーバー放電によって生成される振動波、音波、電磁波などの物理現象は、位置決め装置の専用プローブによって収集されます。ホストによるインテリジェント処理後、故障距離と出力故障音が表示されます。最後に、テスターの聴覚と視覚によって故障点の正確な位置が判断されます。つまり、「ケーブルの真上、おおよその測定範囲内」のケーブル故障点の正確な位置決めタスクが完了します。
XHDD503Eケーブル故障ピンポインターは、さまざまな電圧レベル、さまざまな断面、およびさまざまな媒体のさまざまな
電力ケーブル、同軸ケーブル、および低電圧ケーブルおよびワイヤの低抵抗、短絡、断線、および断線故障、ならびに漏れおよびフラッシュオーバー高抵抗故障に適しています。
主なパラメータ:
サウンドチャンネル帯域幅
l 全パス：100Hz〜1600Hz。
l ローパス：100Hz〜300Hz。
l ハイパス：160Hz〜1600Hz。
l バンドパス：200Hz〜600Hz。
チャンネル調整：8レベルのサウンド、磁気、電圧。
サウンド出力：ゲイン：16レベル（0-112dB）、インピーダンス：350Ω
検出範囲：0.00-99.99ms、75mV-75V
検出精度：位置決め：≤0.1m; ステップ電圧：≤0.5m; パス：≤0.5m
作業電源：4 * 18650標準リチウム電池。
スタンバイ時間：8時間以上
周囲温度：-25-65℃; 相対湿度：≤90％
体積寸法：428L×350W×230H
総重量：7kg
