| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | 502+503C+507+535-4TS |

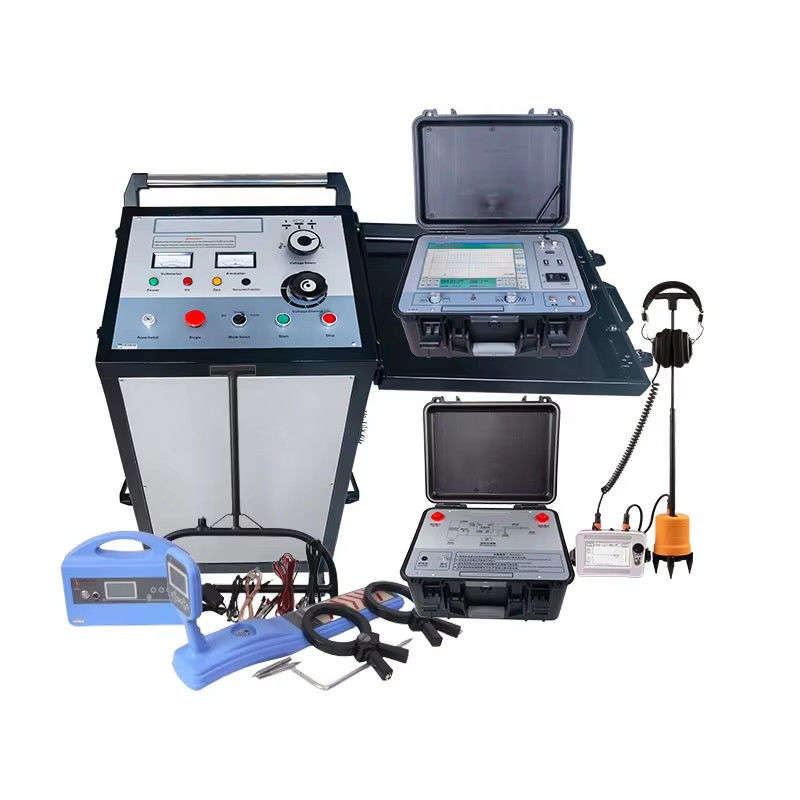

XZH ポータブルケーブル故障位置特定システム XHGG502+XHDD503D+XHGX507+XHHV535-4TS
この装置セットは、35KV以下の電圧レベルの電力ケーブルの主絶縁不良を正確かつ迅速に検出し、ケーブル長を校正し、ケーブルの埋設方向と深さを正確に検出するために使用されます。
★ケーブル故障の事前位置特定：低電圧インパルス反射法（TDR）に基づく反射計 XHGG502、高電圧減衰（フラッシュオーバー）法（DECAY）、マルチインパルス（ARC）アーク反射法。
★ケーブルパス追跡、埋設深度検出：XHGX507 ケーブルパイプロケーターは、クリアな表示と信頼性の高い位置決めを備えたオールデジタルロケーターです。グラフィカルな操作説明と音声指示により、今日利用可能な最も使いやすいパイプロケーターとなっています。
充電式バッテリーで駆動し、ケーブルの深さと電流も表示できます。
507 は多機能ケーブル故障テスターであり、ケーブル故障位置特定、識別、パスと深さの総合的なテストに使用できます。
★ケーブル故障のピンポイント位置特定：XHDD503D は音響磁気同期法を使用し、2048 J サージジェネレーターとインテリジェントデジタル信号レシーバーを搭載しています。
ポータブルケーブル故障位置特定システムは、超高輝度、大型LCDスクリーン12.1インチディスプレイ、タッチコントロールを備えた取り外し可能なARCケーブル故障ロケーターで構成されており、故障の事前位置特定を迅速、簡単、かつ効率的に行えます。
高電圧2048 JサージジェネレーターXHHV535-4TSには、8、16、32 kVで最大サージインパルスエネルギーを達成できるサージレベルスイッチが付属しています。
オペレーターの安全確保システムを備えており、低電圧および中電圧ケーブルの故障に対して信頼性の高い包括的な技術ソリューションを提供します。
| 事前位置特定方法 | 低電圧パルス法 | |
| ARC（マルチショット） | ||
| 高電圧フラッシュオーバー法：ICE（インパルス電流法）DECAY（電圧減衰法） | ||
| オールデジタルロケーター、グラフィック表示、テスト中にヘッドフォンは不要、信頼性の高い位置決め。ケーブル埋設深度 | 12.1インチ産業グレードのコンピューター制御、タッチ操作モード | |
| システム | Windowsオペレーティング、スーパーケーブル管理、自動テストレポート生成。 | |
| 機能 | 速度、抵抗、距離測定 | |
| データサンプリングレート | 60MHz、120 MHz、240MHz、400MHz | |
| パルス振幅 | 400Vpp | |
| パルス幅 | 0.1uS および 2uS | |
| 測定距離 | ≥68Km | |
| 読み取り分解能 | 0.1m | |
| テスト精度 | ＜0.5m | |
| ケーブル長の選択 | <1Km (short distance); <3Km (medium>3 Km（長距離）（低電圧パルス振幅テスト：400Vpp） | |
| パルスカプラー耐電圧 | 35kV DC | |
| テストブラインドゾーン | なし | |
| データストレージ | 大量のテスト波形を保存する機能付き | |
| 送信機と受信機の両方に8.4V充電式バッテリーを使用しており、テスト中に主電源は不要です | 内蔵充電式リチウム電池、フル充電後4時間以上連続して動作可能。 | |
| 通信 | 標準プリンターUSBインターフェース付き | |
| 動作条件 | 温度 -25℃～+65℃、相対湿度85％、気圧750±30mmHg; | |
| 体積と重量 | ケーブル故障テスター 430×380×220mm-8kg; パルスカプラー 430×380×220mm-7kg。 |
| -25℃-40℃、湿度5-90%RH、高度<4500m。 | オールデジタルロケーター、グラフィック表示、テスト中にヘッドフォンは不要、信頼性の高い位置決め。ケーブル埋設深度 | 5インチカラーLCD、1024*600解像度、タッチ機能付き |
| システム | 音響波と磁気波が同時に画面に表示され、音響と磁気の時間差が 自動的に計算され、その値が表示されます。 |
|
| バックグラウンドノイズリダクションモード（BNR） | 環境干渉ノイズを効果的にフィルタリングします | |
| ゲインとトリガー調整可能 | 音響信号と磁気信号のゲイン値（0-7）を調整でき、トリガーしきい値（0-100）を 手動で調整できるため、固定がより便利です |
|
| サウンドチャンネル | 全パス：100Hz～1500Hz。 ローパス：100Hz～400Hz。 ハイパス：150Hz～1500Hz。 バンドパス：200Hz～600Hz。 |
|
| 固定精度 | 0.1m | |
| 送信機と受信機の両方に8.4V充電式バッテリーを使用しており、テスト中に主電源は不要です | 充電式リチウムイオン電池、連続使用時間>8時間、充電器：入力AC220V±10%、50Hz; 公称出力8.4V、1A。 充電時間：<6時間 |
|
| 体積と重量 | PVC保護ケース：479X387X210、7KG | |
| 使用条件 | -25℃-40℃、湿度5-90%RH、高度<4500m。 |
| ケーブルルート追跡-XHGX507 | 主な構成 | 送信機、受信機、送信クランプ、受信クランプ、Aフレーム |
| 機能 | 地下ケーブルの正確な方向と深さを検出し、ケーブルの開放回路、短絡、シース故障を特定します（2MΩまでの絶縁不良を検出できます）。ケーブルを識別します。ケーブルループ抵抗を測定するための内蔵オームメーター。電源 | |
| 送信機と受信機の両方に8.4V充電式バッテリーを使用しており、テスト中に主電源は不要です | ディスプレイ | |
| オールデジタルロケーター、グラフィック表示、テスト中にヘッドフォンは不要、信頼性の高い位置決め。ケーブル埋設深度 | 表示、電流表示。夜間操作に対応するバックライト機能付き 送信機の信号伝送接続方法 |
|
| 直接接続法、結合法、誘導法 | 受信機の動作モード | |
| バレー法（ゼロ値モード）、クレスト法（ピークモード）、ステップ電圧法、クランプ電流法（Aフレーム） | 送信機の動作周波数 | |
| 低周波（815Hz）、中間周波（8kHz）、高周波（33 kHz）、無線周波（83 kHz） | 受信機の動作周波数 | |
| 低周波（815Hz）、中間周波（8kHz）、高周波（33 kHz）、無線周波（83 kHz）、50Hz | ゲイン制御 | |
| 手動調整、ダイナミックレンジは100db | 最大検出深度 | |
| 5～8メートル | 動作温度 | |
| -10℃——+55℃ | 送信機の保護 | |
| 過電流および過熱自動保護 | 重量と体積 | |
| 外側保護ケース：720*435*210、14KG | 高電圧サージジェネレーター XHHV535-4TS |
| サージ電圧レベルと調整 | 範囲レベル1：0-8KV | レベル2：0-16KV レベル3：0-32KV サージ電圧レベルスイッチ |
| 手動 | 衝撃時間 | |
| 連続 | 表示 | |
| 高電圧側の電圧測定、出力電圧と電流のリアルタイム表示 | 各レベルでのサージエネルギー | |
| 最大2048J | 動作モード | |
| シングルトリガー、サイクル（3～8秒ごとに1回放電、調整可能）、DC（耐電圧試験） | 動作モードスイッチ | |
| 手動 | 衝撃時間 | |
| 自動衝撃は約5秒、手動衝撃は任意の制御時間 | 衝撃電力 | |
| 2KVA | 内蔵コンデンサ | |
| 4μF/32kV、16μF/16kV、64μF/8kVの3段階調整 | 安全保護 | |
| ゼロスタート保護機能付き、安全で信頼性が高い | 放電 | |
| 独自の高電圧測定設計、停止状態では、デバイスの内部容量を自動的に放電します | 動作電源 | |
| AC 220V±10% 50Hz±2Hz（その他の電圧と60Hzオプション） | DC耐電圧試験 | |
| 出力電圧調整と | 表示範囲0-32KV、出力電流表示範囲0-20A 焼損電流 |
|
| 50mA、 電圧が低いほど、電流は高くなります | 接続ケーブル | |
| 高電圧出力ケーブル：5m、電源ケーブル：3m 保護アースケーブル：5m、電源ケーブル2.5m | 安全性 | |
| 過電圧、過電流、過熱保護。 | 操作後の自動放電。 保護等級 |
|
| IP54以下 | 動作電源 | |
| AC 220V±10% 50Hz±2Hz（その他の電圧と60Hzオプション） | 寸法（mm） | |
| 534L×444W×805H | 総重量 | |
| 約120kg | LT MT HTケーブル故障位置特定スキームのカスタマイズされた技術ソリューションを提供できます。 |
