| Place of Origin: | China |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| Model Number: | XHGG502A2+XHDD503C+XHHV535-2L |
I. システムの用途: 携帯ケーブル欠陥位置付けシステム 35kv.1250J以下の中低電圧の欠陥ケーブルのシステム試験に適しています.地下断層ケーブルの粗略な距離を測る地下ケーブルの経路と深さを検出し,使用と運用を容易にする.

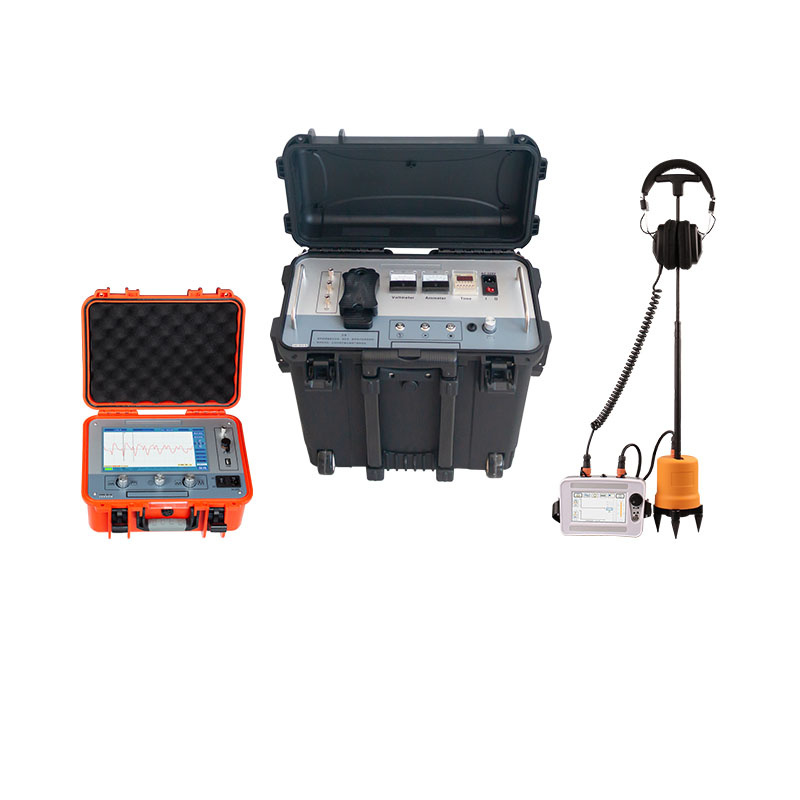

II システム構成
| 製品名 | モデル番号 | Qty (単位) | 機能 |
| キャベルの故障を検知する | XHGG502A2 | 1 | 地下電缆の断層の粗略距離測定 |
| キャベルの欠陥を特定する指針 | XHDD503C | 1 | 音声磁気同期法により,ケーブルの故障点を正確に位置付け,経路を検出し,強力なバックグラウンドノイズ削減 (BNR) とコンパス表示機能を使用します. |
| 高電圧パルス発電機 | XHHV535-2L | 1 | 地下電缆の故障の検出と高電圧電流の電圧試験装置のための電圧放出. |
製品の特徴
高電圧パルス発電機 XHHV535-2L
主に低電圧ケーブルの故障試験中にショック放出に使用されます.パルス発電機は人間化設計の動作モードを採用します.高精度専用高電圧電子部品と高周波高電圧技術操作が簡単で重量も軽くて持ち運びも簡単です. エネルギー貯蔵コンデンサ,直流高電圧源,放電ボールギャップを統合しています.この機器の操作は安全で信頼性があります超電流,超電圧,過熱の自動保護機能により,衝撃で損傷されない効果を確実に達成できます.また,高電圧で通常動作できます.低電圧パルス発電機は,時間リレーを装備し,放電時間の間隔は0-100秒以内に任意に設定することができます.高電圧パルス出力は均一で制御可能高電圧側電圧測定,結果をリアルタイムで正確にする. ユニークな高電圧測定設計,停止状態で,ウォルトメーターは,コンデンサータ電圧をリアルタイムで表示することができますユーザは,電圧値がゼロに戻るまで,放電中に残留電圧を観察し,最終的に放電をより徹底的にすることができます.
キャベルの故障点検器 XHDD503C
電源ケーブルの故障位置計は,電源ケーブルの故障点を決定するために音声と磁気同期方法を使用する.電子フラッシュオーバーは衝撃放電発電機によって生成される.,誤差点の正確な位置は聴覚と視覚判断によって決定されます.
測定範囲内でのケーブル断片の正確な位置を完了し,音声と磁気時間の差を収集する装置です.位置付け技術が組み込まれています,経路支援試験および他の技術,複数の試験モードと豊富な多様な迅速な情報を提供して,効率的かつ正確にケーブル障害の位置を完了します
| 1 | フィルターパラメータ | 全通行:100Hz~1600Hz 低パス: 100Hz~300Hz クアルコム: 160Hz~1600Hz バンドパスは200Hz~600Hz |
| 2 | チャンネル増幅 | 8レベル調整可能 |
| 3 | 磁気チャネル増幅 | 8レベル調整可能 |
| 4 | 生産利益 | 16レベル (0~112dB) |
| 5 | 出力インペダンス | 350Ω |
| 6 | 音声磁気定位精度 | 0.2m未満です |
| 7 | 経路識別の精度 | 0.5m未満 |
| 8 | 電源 | 4*18650 標準型リチウム電池 |
| 9 | 待機時間 | 8時間以上 |
| 10 | 容量 | 428L×350W×230H |
| 11 | 体重 | 6.5kg |
| 12 | 環境温度 | -25~65°C 相対湿度: ≤90% |
キャベルの故障先定 XHGG502A2
★ディスプレイ: 10.1インチタッチスクリーン,Windowsシステム;
★ 機能: 試験ケーブル波速,ケーブル長さと欠陥距離; 試験範囲の自動設定,試験距離を表示するための自動波形分析強力なデータ処理と大規模なテスト波形ストレージ.
★試験方法:低電圧パルス方法,高電圧フラッシュオーバー方法
★電源:AC110V~240V,50Hz/60Hzを充電する;内蔵5200mAHリチウムバッテリー;
★サンプリング周波数:80MHz
★低電圧パルス振幅:100V±15%
★距離測定範囲: ≥65km
★試験距離: 300m/1km/5km/25km/65km
★パルス幅:0.1uS/0.50uS/2.50uS/7.25uS/10.0uS
★試験周波数:80MHz/40MHz/10MHz/2MHz/1MHz
★最小解像度:0.10m
★ テスト・ブラインドエリア: ≤20m
産業用グレードの10.1インチタッチスクリーンとシンプルなWindowsオペレーティングシステムを使用.産業用グレードの統合回路とデバイスを採用し,内蔵大容量リチウムイオンバッテリーを持っています..電源ケーブルの状態と故障距離を測定・分析するための特殊機器です. 安定・信頼性・使いやすさがあります.
現代の電子技術とコンピュータ技術の組み合わせを使用して 信号フィルタリング,取得,データ処理,グラフィック表示,ケーブル速度測定を完了するために,グラフィック分析ケーブルの長さ試験とケーブルの故障距離試験
それは低抵抗,短回路,開回路,電源ケーブル,高周波同軸ケーブル,路灯ケーブルの断線障害に適しています異なる材質から作られた,異なる横切断と介質を持つ,埋もれたワイヤー高抵抗性漏れと高抵抗性フラッシュオーバーアルト.
