| 起源の場所: | 中国 |
| ブランド名: | XZH TEST |
| 証明: | CE/ ISO |
| モデル番号: | XHGG502A2 |
説明

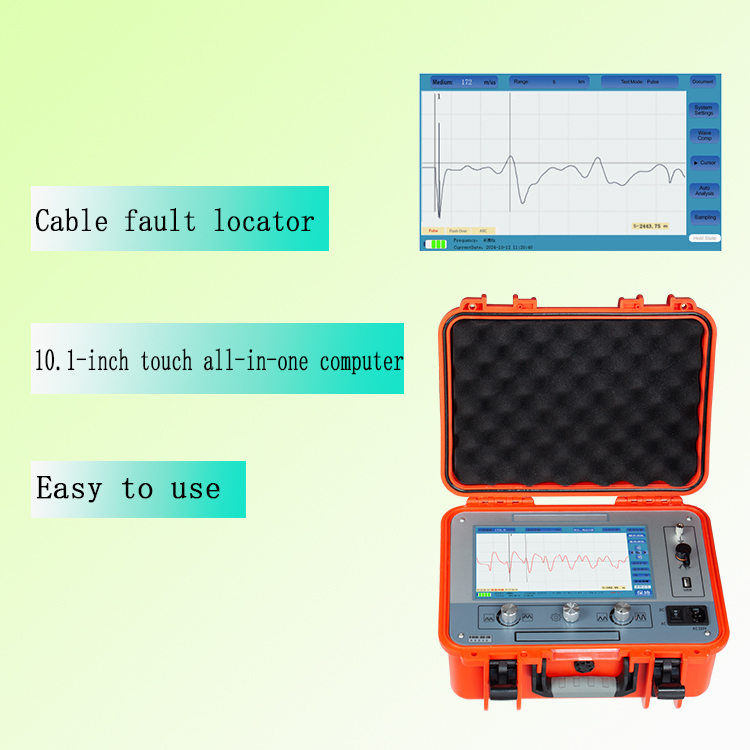

ケーブル故障テスターは、産業グレードの10.1インチタッチ統合コンピュータ、シンプルな操作ソフトウェアインターフェース、産業グレードの集積回路とデバイス、および内蔵の大容量リチウムイオンバッテリーを採用しており、安定性、信頼性、使いやすさを実現しています。
このケーブル故障テスターは、電力ケーブルの状態と故障距離を測定および分析するための特別な機器です。このケーブル故障テスターは、最新の電子技術とコンピュータ技術を組み合わせて、信号フィルタリング、取得、データ処理、グラフィック表示、グラフィック分析を実現しています。ケーブル速度測定、ケーブル長テスト、ケーブル故障距離テスト。
このケーブル故障テスターは、低抵抗、短絡、開回路、およびさまざまな断面と媒体を持つさまざまな材料で作られた電力ケーブル、高周波同軸ケーブル、街路灯ケーブル、および埋設ワイヤの断線故障、ならびに高抵抗漏れおよび高抵抗フラッシュオーバーに適しています。ネットワーク障害。技術パラメータは、「GB/T 18268.1 産業現場で使用される試験装置の耐干渉要件」、「DL/T 849.1-2019 電力機器用特殊テスターの一般技術条件 パート1：ケーブル故障フラッシュテスター」、「JJF1042-2020」ケーブル故障テスターの校正仕様」の標準要件に準拠しています。
動作モード：TDR（低電圧パルス）、高電圧フラッシュオーバー（ICE（インパルス電流）/減衰）
特徴
• 10.1インチフルカラーTFTタッチディスプレイ;
• 組み込みシステム、安全、安定、シンプルな表示と操作モード;
• ケーブル波速、ケーブル長、故障距離をテストする機能付き;
• 全自動連続サンプリング、常に波形をキャプチャし、タイムリーかつ正確。
• 自動テスト範囲設定、自動波形分析、テスト距離の表示を装備。
• フル英語メニュー、タッチとコード化されたボタンの2つの操作方法、シンプル、高速、信頼性。
• 低電圧パルス法、高電圧フラッシュオーバー法のテスト技術を装備し、波形表示はスムーズで解釈しやすい。
• この機器は強力なデータ処理能力を備えており、ユーザーが波形ファイルを管理およびアーカイブするのに便利です。
• 大容量のテスト波形保存機能があります。現場でテストされた波形は、いつでも呼び出しと観察のために、中国語の命名規則で指定された順序で機器に便利に保存できます。8,000件以上の低電圧パルスと高電圧フラッシュオーバー波形を保存でき、複数のパルス250件以上の波形記録を記録でき、USB通信を使用して波形ファイルをコンピュータソフトウェアにインポートして管理および分析できます。
• 超高輝度、LEDバックライトの明るさは280nitに達し、解像度は1024 * 600で、直射日光にさらされる環境での操作に便利です。
技術仕様
| サンプリング周波数 | 80MHz |
| 低電圧パルス振幅 | 100V±15% |
| 測距範囲 | ≥65km |
| テスト範囲e | 300m/1km/5km/25km/65km |
| パルス幅 | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| 最小分解能 | 0.1m |
| テストブラインドエリア | ≤20m |
| 測定誤差 | ≤±(0.5%×L+1m), Lはケーブル長です |
| 電源モード | 充電AC110V〜240V、50Hz/60Hz |
| 体積と重量 | L358mm×W284mm×H168mm-4.7kg |
| 動作条件 | 温度-20ºC〜+65ºC、相対湿度90％、気圧750±30mmHg |
梱包リスト
