ポータブル 10 インチ TDR ケーブル障害探知機 | 16km 100MHz IP54 | XHGG501D

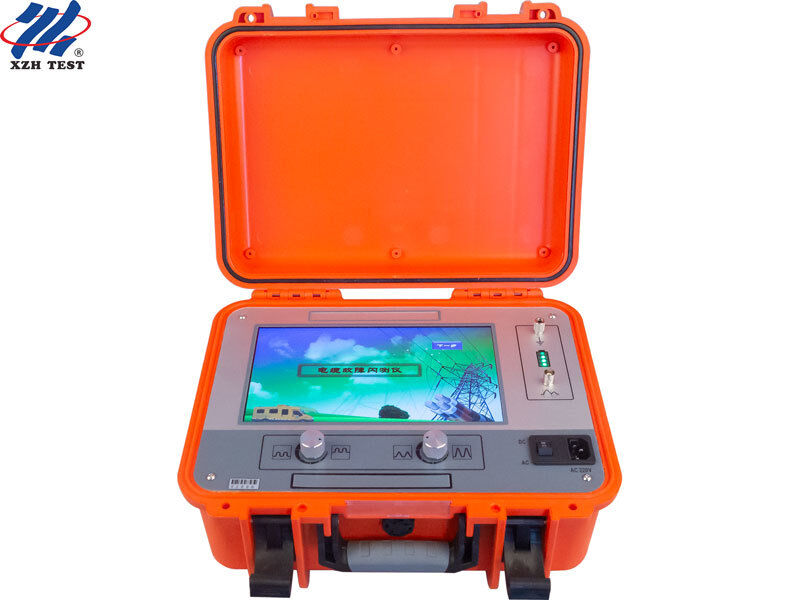

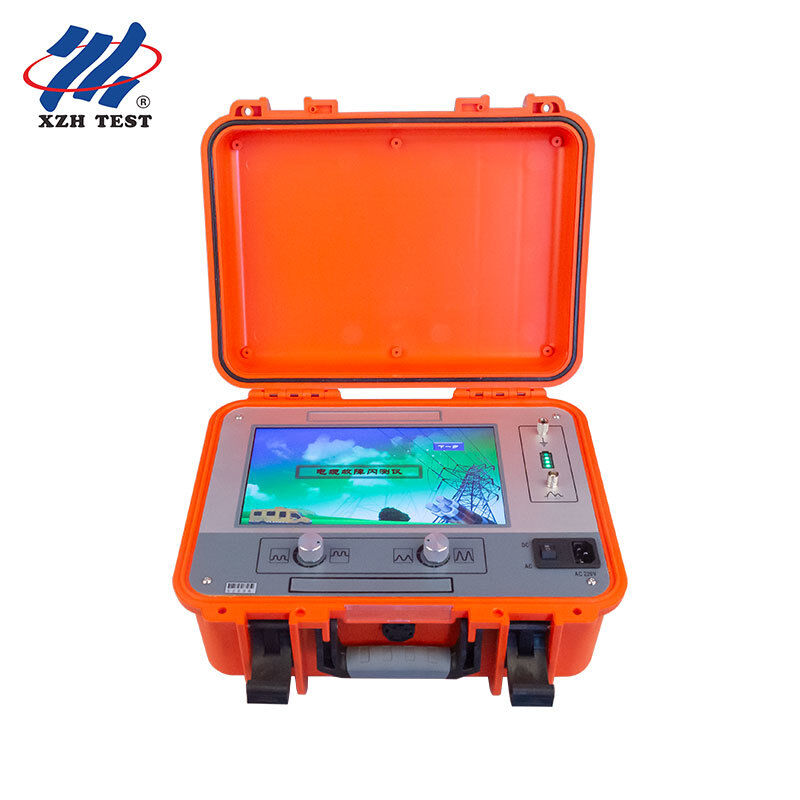

XHGG501D は、迅速なオンサイト診断用に設計されたポータブル TDR ベースのケーブル障害事前ロケーターです。 10 インチのタッチ LCD、100MHz リアルタイム サンプリング、MCU シングルチップ集中制御を備えているため、実験室グレードの機器に伴う複雑さが解消されます。オペレータはテスト リードを接続し、プリセット範囲を選択してスタートを押します。機器は波形を自動的に取得、サンプリング、処理して障害距離を決定します。 XHGG501D は、低電圧パルスとフラッシュオーバーの両方のサンプリング方法をサポートしており、電源ケーブル、制御ケーブル、通信ケーブル、街路灯配線における低抵抗障害、開回路、短絡、漏洩高抵抗障害、およびフラッシュオーバー高抵抗障害をカバーします。 IP54 保護シャーシに組み込まれ、現場で交換可能なリチウム電池で駆動されるこの製品は、学習曲線を必要とせずに信頼できる結果を必要とする公益事業の保守作業員、電気請負業者、フィールド サービス エンジニアにとって最適な機器です。

ほとんどのケーブル障害探知装置は、安定した電力、作業台、設定に時間をかける訓練を受けたオペレーターなど、制御された環境を前提としています。 XHGG501D はその逆を想定しています。午後 5 時 30 分の雨に濡れた塹壕、日の光が薄れ、乗組員が許可を待っている状況です。一般的な展開は次のようになります。

ラップトップはありません。外部ソフトウェアはありません。専門的なトレーニングはありません。重労働はこの機器が行います。オペレーターは距離を読み取り、掘削作業員に指示を出します。

多くの「ポータブル」ケーブル障害テスターに​​は、スタイラスが必要で屋内照明を想定した 4.3 インチまたは 5 インチの抵抗スクリーンが付属しています。 XHGG501D は、タブレット コンピュータと同じクラスのディスプレイであるフル 10 インチ TFT LCD を使用しており、手袋をした手でも操作できるタッチ操作を備えています。これは美学だけの問題ではありません。

• 全波形の可視性:5 インチの画面では、長距離波形は障害反射スパイクの幅が数ピクセルになる点まで圧縮されます。 100MHz のサンプリング データを表示する 10 インチのディスプレイ上で、オペレータは自動分析アルゴリズムだけに頼ることなく、障害の変曲点を視覚的に特定できます。アルゴリズムが境界線の反射（複数のジョイントを備えた老朽化したケーブルによく見られる）にフラグを立てた場合、オペレーターは自動読み取り値を視覚的に確認または無効にすることができます。
• デュアルモード制御:タッチスクリーンによりメニューやプリセットを迅速に操作できます。物理的にコード化されたボタンにより、障害波形の測定時にカーソルを正確に位置決めできます。 2 人のオペレーターが、複雑な多重故障トレースに対して同時に作業することができます (1 人はナビゲーション、もう 1 人は測定)。
• アンチグレアで太陽光でも読み取り可能:LED バックライトを備えた産業グレードの LCD は、280nit の明るさで視認性を維持します。屋外の変電所や道路脇のキャビネットなど、日よけカバーなしで直射日光下でも動作可能。

XHGG501D は、ソフトウェア補間なしで真の 100MHz、つまり毎秒 1 億データ ポイントでサンプリングします。これは短距離で重要です。0.1μsの狭いパルスで300mのケーブルをテストする場合、機器は0.5mの最小分解能を達成します。これは、ケーブル接続部の障害と接続部自体の内部の障害を区別するのに十分です。オートレンジシステムはゲインとサンプリング深さを継続的に調整し、反射パルスが 0.2μs (近端障害) に到達するか 80μs (遠端障害) に到達するかに関係なく反射パルスを捕捉します。 XHGG501D は、クラス最高の 20m 未満のブラインド ゾーンと組み合わせることで、出力端子から外部への障害を確実に検出します。
