高電圧試験用の10kVケーブルシェッド障害検出器XHHD523L

Name: 高電圧試験用の10kVケーブルシェッド障害検出器XHHD523L
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

製品詳細:

Place of Origin:	China
ブランド名:	XZH TEST
証明:	CE/ISO
Model Number:	XHHD523L

詳細情報

Place of Origin:

China

ブランド名:

XZH TEST

証明:

CE/ISO

Model Number:

XHHD523L

ハイライト:

High Light

ハイライト:

10kVケーブルシース故障位置測定器

高電圧ケーブルテスト

キャベルのシート欠陥検出器

Trading Information

Minimum Order Quantity:

1 Unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

供給の能力:

年間2000ユニット

製品の説明

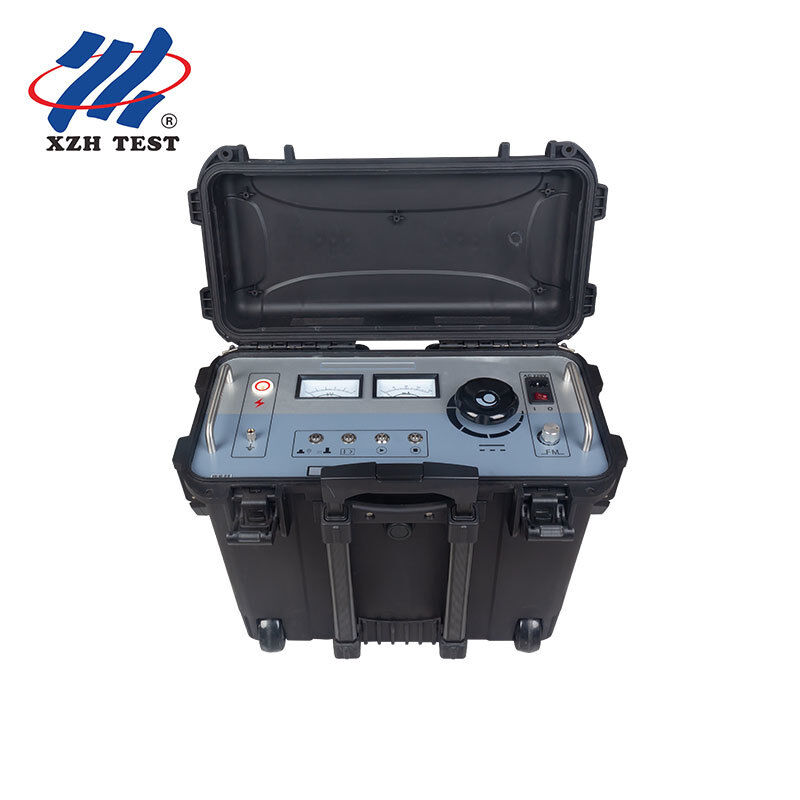

10kVケーブル外被故障検出器（高電圧試験用）

製品概要

都市ネットワーク変革の全面的な展開に伴い、多くの電力供給局、建設業者、設計ユニットが初めて110kV XLPEケーブルに直面しています。時間的制約と経験不足のため、多くのケーブルが耐電圧試験（10kV/1分）に合格できません。

外被のほとんどはHDPE素材で作られており、工場でのDC 25kV/5分耐電圧試験を数十μAという低漏洩電流で合格しています。設置後の欠陥は通常、敷設中の外部損傷によって引き起こされますが、運用上の欠陥にはシロアリ被害、接地箱への水の浸入、湿気の浸透、絶縁抵抗の低下などが含まれます。

当社の10kV出力を持つ高電圧ケーブル外被故障検出器は、中国国家標準GB50150-2006の要件を満たし、クロスインターコネクトシステムにおけるケーブル外被の耐電圧試験と故障検出の両方を実行します。10kV-500kV単心および三心高電圧ケーブルの隠れた危険を迅速に特定します。

対象産業と用途

この装置は、電力インフラセクターのB2Bクライアント向けに特別に製造されています：

電力供給局・送電事業者 — 都市および地方の高電圧ケーブルネットワークの定期メンテナンスおよび試運転試験
ケーブル敷設・建設請負業者 — ケーブル敷設および接続後の現場受入試験
電気工学・設計研究所 — プロジェクト設計および仕様策定中のコンプライアンス検証
高電圧ケーブルメーカー — 工場品質管理および出荷前試験
産業施設・変電所 — 稼働中ケーブルシステムの定期診断試験
試験・認証機関 — ケーブルシステム完全性の第三者検証

主な特徴

過電流、過電圧、過熱自動保護
安全性を高めるゼロスタート保護
独自の自己放電設計 - 高電圧出力は遮断時に自動的にゼロになります
電流と電圧のデュアルポインターメーター表示
位置決めモードと耐電圧モード間のワンキー切り替え
テスト範囲に死角なし
正確な位置決めのための調整可能な受信感度
両モードに対応する過電流保護スイッチ機能

技術仕様

パラメータ	値
入力電圧	220V (±10%)、50Hz (±2Hz)
出力電圧	0-10kV（矩形波）調整可能
出力電流	0-200mA
出力容量	2kVA
周波数調整	0.2Hz-5Hz（範囲調整可能）

よくある質問

以下の一覧から、お客様に最も関連性の高いFAQを選択してください：

Q1: このケーブル外被故障検出器はどの電圧範囲をサポートしていますか？

本機は、GB50150-2006規格に基づき、10kVから500kVの高電圧ケーブルシステムの外被試験に適した、0から10kVまでの調整可能な矩形波出力を提供します。

Q2: この装置は単心および三心の高電圧ケーブルの両方をテストできますか？

はい、クロスインターコネクト構成の高電圧ケーブルの両方の単心および三心ケーブルの包括的な故障検出のために設計されています。

Q3: 検出器にはどのような安全保護機構が組み込まれていますか？

検出器は、過電流、過電圧、過熱自動保護、ゼロスタート安全インターロック、および電源が遮断されたときに高電圧出力を自動的にゼロにする独自の自己放電設計を備えています。

Q4: 自己放電機能はオペレーターの安全性をどのように向上させますか？

高電圧出力が中断またはオフになった場合、内部放電回路が残留電圧を自動的にゼロまで放電し、取り扱い中の偶発的なリスクを排除します。

Q5: この装置はどのような種類のケーブル外被故障を検出できますか？

外部機械的損傷、シロアリ被害、接地箱への水の浸入、湿気の浸透、絶縁抵抗の劣化を特定し、ケーブル外被に沿った故障位置を特定します。

Q6: この装置は国際的な試験規格に準拠していますか？

電気機器の試運転試験に関する中国国家標準GB50150-2006に準拠しています。その他の地域規格（IEC、IEEE）については、相互参照ガイダンスについて当社の技術チームにお問い合わせください。

Q7: さまざまな試験シナリオに合わせて出力周波数を調整できますか？

はい、出力周波数は0.2Hzから5Hzまで調整可能で、オペレーターはさまざまなケーブル長、土壌条件、故障特性に合わせて信号を最適化できます。

Q8: 最低注文数量と通常の納期はどのくらいですか？

最低注文数量は1台です。配送時間は5〜8営業日です。安全な国際配送のために木製パッケージを使用します。大量注文の場合は、ボリュームディスカウントが適用される場合があります。

Q9: オンサイトトレーニングまたは設置サポートは利用可能ですか？

英語の包括的なユーザーマニュアルを提供し、リモートテクニカルサポートを提供します。大量注文または長期的なパートナーシップ契約の場合は、オンサイトでの試運転とオペレータートレーニングを手配できます。

Q10: アフターセールス保証およびメンテナンスサービスは何を提供していますか？

すべてのユニットには標準保証が付いています。重要なスペアパーツの在庫を準備しており、電子メールおよびリモート診断による迅速な技術サポートを提供しています。延長保証パッケージはリクエストに応じて利用可能です。
