ケーブルシース障害探知機 XHHD523L 10kV 方形波出力、高速で正確な HV ケーブル障害検出用

Name: ケーブルシース障害探知機 XHHD523L 10kV 方形波出力、高速で正確な HV ケーブル障害検出用
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国
ブランド名:	XZH TEST
証明:	CE ISO
モデル番号:	XHHD523L

詳細情報

起源の場所:

中国

ブランド名:

XZH TEST

証明:

CE ISO

モデル番号:

XHHD523L

製品名:

HVケーブルシース故障位置測定器

画面:

数字表示

正確さ:

±0.01%~0.03%

材料:

アルミニウム合金

特徴:

信頼性のある

動作温度:

-20〜60°C

ハイライト:

High Light

ハイライト:

10kV 平方波の欠陥検出

テストに耐える 1 ボタンの特定ポイント

周波数調節可能なケーブル故障検出器

Trading Information

最小注文数量:

1個

価格:

交渉可能

パッケージの詳細:

木箱

受渡し時間:

5～8営業日

支払条件:

T/T

供給の能力:

2000ユニット/年

製品の説明

ケーブル外被故障探知器 XHHD523L 10kV方形波出力高電圧ケーブル故障の迅速かつ正確な検出用 - XHHD523L

製品概要

XHHD523L ケーブル外被故障探知器は、高電圧電力ケーブルの外被の迅速かつ正確な故障検出のために設計されたプロフェッショナルグレードの機器です。10kVの方形波出力電圧と最大200mAの出力電流を備え、このデバイスはケーブル外被耐電圧試験（引き渡し試験および交差接続システム用の予防試験を含む）に関する中国国家標準GB50150-2006に完全に準拠しています。都市ネットワーク変革プロジェクトの広範な展開に伴い、多くの電力供給局、建設業者、設計単位がタイトなプロジェクト期間内で110kV XLPEケーブルに直面しています。XHHD523Lは、これらの課題に対処するために特別に設計されており、ケーブル外被の欠陥を特定し、高密度ポリエチレン（HDPE）およびポリ塩化ビニル（PVC）ケーブル外被のDC耐電圧試験を実行するための信頼性の高いソリューションを提供します。

技術仕様

モデル番号

XHHD523L

製品タイプ

高電圧ケーブル外被故障ピンポイント探知器

出力電圧

0～10kV（方形波）

出力電流

最大200mA

出力容量

2kVA

周波数調整

最小0.4Hz、最大1Hz（範囲調整可能）

電源

220V（±10%）、50Hz（±5%）

精度

±0.01%～±0.03%

表示

デジタル表示

材質

アルミニウム合金

動作温度

-20℃～60℃

認証

CE、ISO

ブランド

XZH TEST

原産国

中国

応用背景

現代のケーブル外被のほとんどはHDPE外被材から製造されており、数十マイクロアンペアという低い漏洩電流で工場DC 25kV/5min耐電圧試験に合格します。しかし、敷設後の欠陥は、土壌充填および覆い作業を含む、設置中の外部力による損傷によって一般的に発生します。設置後の欠陥には、通常、シロアリによる損傷、接地箱への水の浸入、元の欠陥の劣化、接地線分岐点での湿気浸入による絶縁抵抗の低下が含まれます。一部の欠陥は、深い埋設深さや複雑な周囲条件のために長年未解決のまま残っており、重大な運用上の安全上の危険をもたらしています。

XHHD523Lの10kV出力電圧は、ケーブル外被試験に関するGB50150-2006規格の要件を完全に満たしています。10kV-500kV単心および三心高電圧・超高電圧ケーブル外被の隠れた欠陥（地絡および大漏洩電流状態を含む）を迅速かつ正確に特定できます。さらに、HDPEおよびPVCケーブル外被に対して5kV-10kV DC 1分間耐電圧試験を実行するため、10kV-500kV運用ユニットのケーブル保守部門、超高電圧ケーブルエンジニアリング会社、およびさまざまな電力伝送および変電エンジニアリング企業にとって不可欠な機器となっています。

主な特徴

出力電圧は0～10kVの間で連続調整可能で、多様な試験シナリオに対応

出力周波数は0.4Hz～1Hzの間で調整可能で、全範囲設定可能
内蔵過電流保護により、オペレーターと機器の安全を確保
ピンポイントモードと耐電圧試験モード間のワンボタン切り替えにより、シームレスなワークフローを実現
受信機感度は、様々な現場条件での最適な信号検出のために完全に調整可能
信号周波数は、異なるケーブル特性と埋設条件に合わせて調整可能
統合されたゼロ保護により、安全な高電圧操作を実現
ゼロブラインドエリアテストにより、近端故障を含むすべてのケーブル長にわたる完全なカバレッジを保証

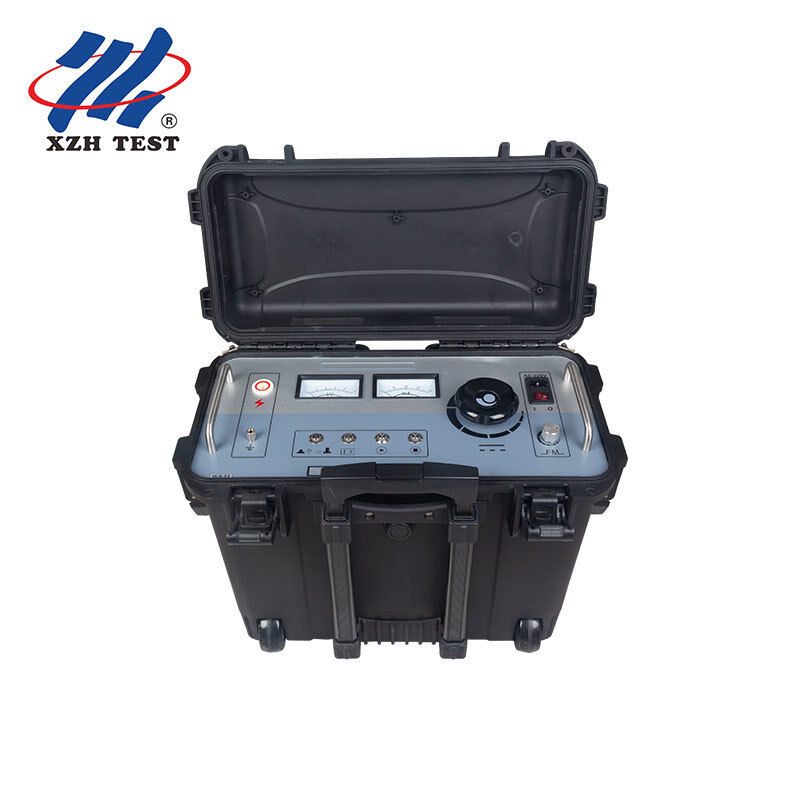

製品画像

よくある質問

Q1: XHHD523Lはどの電圧レベルのケーブルをテストできますか？

XHHD523Lは、10kVから500kVまでの単心および三心高電圧・超高電圧ケーブル外被のテスト用に設計されています。中国国家標準GB50150-2006に完全に準拠しており、引き渡し試験と交差接続ケーブルシステムの予防試験の両方を実行できます。

Q2: このデバイスはどのような種類のケーブル外被欠陥を検出できますか？

XHHD523Lは、ケーブル敷設および土壌充填中の外部力による損傷、HDPE外被へのシロアリによる損傷、接地箱への水の浸入、既存の製造上の欠陥の劣化、接地線分岐点での絶縁抵抗を低下させる湿気浸入、および交差接続システムにおける大漏洩電流を伴う地絡など、幅広いケーブル外被欠陥を検出できます。

Q3: ワンボタン切り替え機能はどのように機能しますか？

XHHD523Lは、ピンポイントモードとDC耐電圧試験モード間の専用ワンボタン切り替えを備えています。ピンポイントモードでは、方形波出力によりステップ電圧法を用いた正確な故障位置特定が可能になります。耐電圧試験モードでは、HDPEおよびPVCケーブル外被に対する標準的な1分間耐電圧試験を実行するために最大10kVの規制DC電圧を供給し、別々の機器を切り替える必要がなくなります。

Q4: 周波数調整機能の重要性は何ですか？

調整可能な出力周波数（0.4Hz～1Hz）により、オペレーターは異なるケーブルタイプ、埋設深度、土壌条件に合わせて方形波信号を最適化できます。低周波数はより深く浸透し、深く埋設されたケーブルに適していますが、高周波数は浅いケーブルの故障位置特定に迅速な応答を提供します。この柔軟性により、多様な現場環境での検出精度が大幅に向上します。

Q5: XHHD523Lの位置決め精度はどのくらいですか？

XHHD523Lは、ケーブル長の±0.01%～±0.03%の位置決め精度を達成します。この高精度測定は、デジタル表示システムと、従来の波形反射法に伴うブラインドゾーンを排除する方形波ステップ電圧法によって可能になります。このデバイスは、ケーブル端付近の故障や短いケーブルセグメントでも完全な精度を維持します。

Q6: XHHD523Lは過酷な環境での現場使用に適していますか？

はい。XHHD523Lは、耐久性と放熱のためにアルミニウム合金ハウジングで構築されており、-20℃～60℃の広い温度範囲で信頼性の高い動作をします。2kVAの出力容量と220Vの標準電源入力により、変電所、ケーブルトレンチ、および遠隔設置サイトでの現場展開に適しています。受信機感度調整は、様々な現場信号条件をさらに補償します。

Q7: 最低注文数量と納期は？

最低注文数量は1ユニットです。標準納期は7～15営業日です。各ユニットは安全な国際輸送のために木箱にしっかりと梱包されています。年間生産能力は2,000ユニットで、支払い条件はT/Tです。

XZH TESTについて

XZH TESTは、世界中の電力会社、電気請負業者、および産業顧客向けのケーブル故障検出および診断ソリューションを専門とするプロフェッショナルメーカーです。高電圧ブリッジ法、TDR分析、方形波ステップ電圧技術、インテリジェント故障位置特定システムなどの高度な技術により、XZH TESTはエンジニアがケーブル故障をより迅速に特定し、電力網の信頼性を向上させるのに役立つ信頼性の高い機器を提供します。

お客様のケーブル保守要件に合わせたカスタマイズソリューションについては、今すぐお問い合わせください。
