| 起源の場所: | 西安陝西省 |
| ブランド名: | XZH TEST |
| 証明: | ISO |
| モデル番号: | XHHV512-12L |

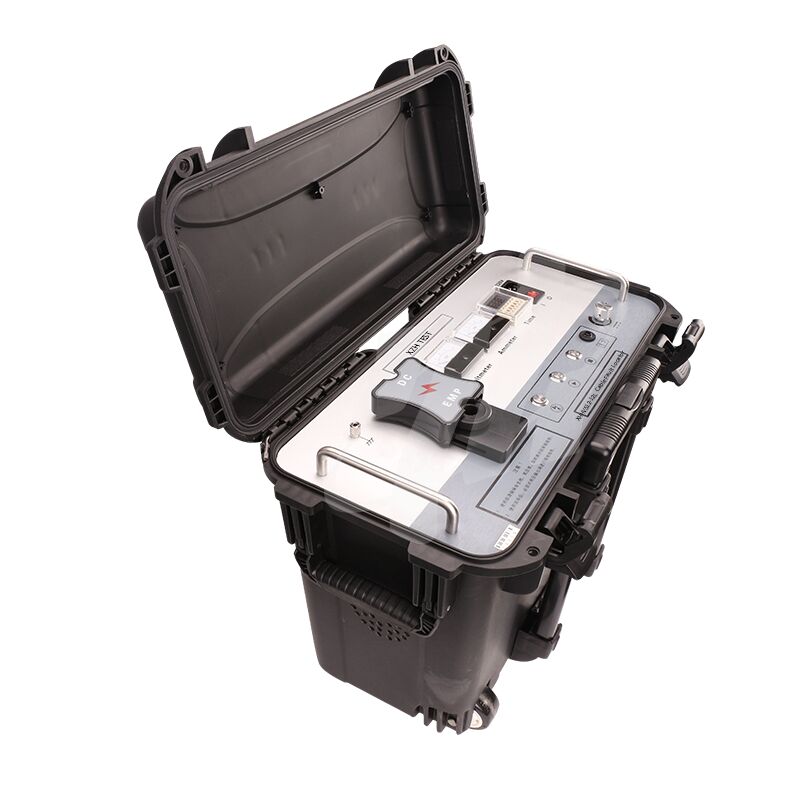

XHHV512-12L
12kV以下のケーブルの故障をテストする際にインパルス放電に最適です.他の電気機器のDC耐電圧試験にも役立ちます.
製品の特徴:
高電圧側でリアルタイムで精密な電圧測定 ゼロポジションスタート保護により安全性と信頼性が向上する ユニークな高電圧測定設計ストップ状態でも電圧計がコンデンサータ電圧値をリアルタイムで表示できる高電圧の完全制御を操作者に提供し,適切な間隔で任意に放電時間を設定できます.
パネル機能説明
1セキュリティ・グラウンド: グラウンドは,グラウンドが電気を浴びたり,スタッフが電気ショックを受けるのを防ぐために作動装置のガイスをグラウンドします.
2高電圧が切れたとき,このボタンを押すと,内部電荷が手動で放出されます.
3. スタート ボタン/ゼロ ポジション インジケーター: ゼロ ポジション インジケーターが点灯 (黄色) する時,計器がゼロ ポジションにあることを示します.高電圧出力を起動します.. 零位置指示灯がオフであるとき,それは,計器が零位置ではないことを示します. 逆時計回りに零位置に電圧調整ボタンを回します.0位置指示灯が点灯します.再びスタートボタンを押すと高電圧出力が起動します.
4. ストップ ボタン/高電圧 インジケーター: テストが完了または異常が発生すると,このボタンを押すと高電圧出力が切断されます.高電圧出力が開始されたことを示すために,高電圧指示灯を点灯します高電圧出力が停止したことを示すために指示器がオフになります.
5. オーバー電流保護スイッチ: 押すとオーバー電流保護機能が起動し,放出すると計器がオーバー電流保護を起動します.装置をオンにした後開始ボタンを押して,出力高電圧を低から高に上げるように調整します.高圧から低圧に.
7電力スイッチ: "ポジション 1"は,システムに電力を供給するためにAC 220V電源がオンになっていることを示します. "ポジション 0"は,システムに電力を供給するためにAC 220V電源がオフになっていることを示します.
8フューズホルダー: AC 220V 電源システムにフューズを設置する場所.
9電源ソケット: 装置の電源,AC220V接続ポート
10時間設定: 放電時間の間隔を設定します.
11Ammeter: 高電圧側での電流を表示する.
12ウォルトメーター:高電圧出力電圧を示すkVメーター.
13高電圧出力 (EMP): インパルス放出中に高電圧出力線を接続します.
14高電圧出力 (DC): DC ストレートテスト中に高電圧出力線を接続します.
