OTD & DDFトランスフォーマテスター（LCDタッチスクリーン付）| XHYS101

Name: OTD & DDFトランスフォーマテスター（LCDタッチスクリーン付）| XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

製品詳細:

起源の場所:	中国・陝西省西安
ブランド名:	XZH TEST
証明:	ISO CE
モデル番号:	XHYS101

詳細情報

起源の場所:

中国・陝西省西安

ブランド名:

XZH TEST

証明:

ISO CE

モデル番号:

XHYS101

ハイライト:

High Light

ハイライト:

大画面のTFTLCDトランスフォーマーテスト

オイル・タン・デルタ・トランスフォーマーテスト

ダイレクトリック消耗因子トランスフォーマーテスト

Trading Information

最小注文数量:

1台

価格:

交渉可能

パッケージの詳細:

木製梱包

受渡し時間:

5～8営業日

支払条件:

T/T

供給の能力:

3000台/年

製品の説明

XHYS101 絶縁油誘電損失試験器は、電気機器に使用される絶縁油の包括的な特性評価のために設計された、特殊な高精度測定器です。誘電正接（tan δ、OTD/DDF）、比誘電率、DC体積抵抗率という3つの重要な油質パラメータを正確に測定し、単純な破壊電圧試験をはるかに超える完全な誘電特性プロファイルを提供します。先進的なシングルチップマイクロコンピュータ技術を統合し、温度上昇、精密な温度維持、高精度データサンプリング、数学的計算、リアルタイム結果表示、レポート印刷、長期データ保存といった、テストワークフロー全体の完全自動化を実現します。AC試験電圧は最大2200V、温度制御は40℃から120℃まで対応するXHYS101は、変圧器油の状態評価、経年劣化分析、汚染検出のための決定的な診断ツールです。

技術仕様

パラメータ	仕様
測定パラメータ
静電容量範囲	5 pF – 200 pF
比誘電率範囲	1.000 – 30.000
誘電損失正接（Tan δ）範囲	0.00001 – 100
DC抵抗率範囲	2.5 MΩ・m – 20 TΩ・m
測定精度
比誘電率	指示値の±(1–10)%
誘電損失正接	指示値の±(5% ± 0.0002)
DC抵抗率	指示値の±10%
分解能
静電容量	0.01 pF
比誘電率	0.001
誘電損失正接	0.00001
試験電圧と温度
AC試験電圧	200 – 2200V、連続調整可能、50 Hz
DC試験電圧	0 – 500V、連続調整可能
温度範囲	40–120℃
温度精度	±0.5℃
電源と供給
電源電圧	AC 220V ±10%
電源周波数	50 Hz / 60 Hz ±1%
消費電力	500 W

主な性能特徴

完全な誘電特性プロファイル分析 — 3つの重要な油質パラメータ（誘電損失正接（tan δ / OTD / DDF）、比誘電率、DC体積抵抗率）を単一の自動テスト実行で測定します。この包括的なデータセットにより、油の経年劣化、極性化合物による汚染、水分浸入、導電性粒子含有量の評価が可能となり、単純なBDV試験では得られない情報を提供します。
完全自動化 — 統合されたシングルチップマイクロコンピュータが、目標温度への昇温、設定点での精密な熱維持、高解像度データサンプリング、リアルタイム計算、結果出力といった全ワークフローを自動制御します。
広範囲温度制御 — 40℃から120℃までの精密な加熱と±0.5℃の精度により、温度依存の誘電特性評価が可能です。高温でのtan δ測定は、常温では現れない油の劣化を明らかにします。
デュアルAC/DC試験電圧 — 誘電損失と比誘電率測定用の連続調整可能なAC出力（200–2200V、50Hz）、および体積抵抗率測定用のDC出力（0–500V）を備えています。
超広範囲抵抗率測定 — 2.5 MΩ・mから20 TΩ・mまでのDC抵抗率範囲は、汚染度の高い油から清浄な絶縁油まで、あらゆるスペクトルをカバーします。
高解像度LCDタッチスクリーン — 大型TFT LCDディスプレイとタッチインターフェースにより、測定データと診断結果を明確に表示し、長期トレンド分析用のデータストレージを内蔵しています。

製品画像

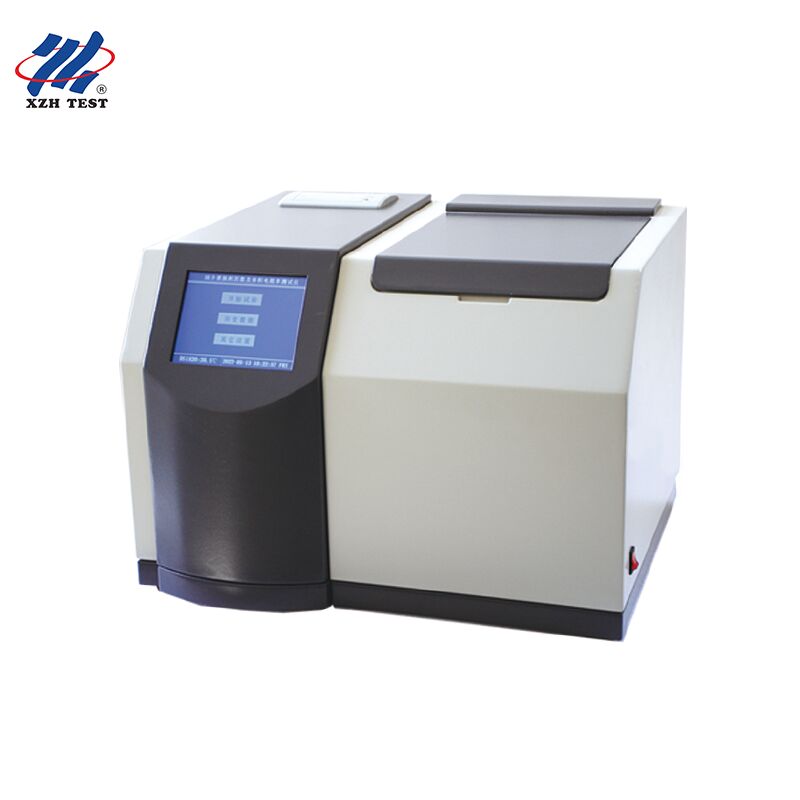

XHYS101 Insulating Oil Dielectric Loss Tester

トラブルシューティングガイド

問題A：「電極カップ短絡」と表示される
内側と外側の電極の位置決め溝が揃っているか確認し、内側電極が緩んでいないか確認してください。主な原因は通常、内側電極の緩みです。

問題B：「空カップ校正を実行してください」と表示される
空カップ静電容量が60±5 pFの範囲外の場合に必要です。考えられる原因：（a）電極の配置不良、（b）油カップの汚れ—電極間の不純物は徹底的に清掃する必要があります。

問題C：ブザーが5回鳴り、機器が電源投入インターフェースに戻る
(a) 空カップ静電容量が60±5 pFの範囲内にあることを確認してください。(b) 油カップが正しく配置されており、放電が発生していないことを確認してください。

問題D：DC抵抗率の電気化学時間タイマーが60秒で固定される
機器の内部時計が正しく動作しているか確認してください。必要に応じて時計を調整してください。

問題E：設定電圧パラメータの最下位桁がゼロでない
「減少」キーを使用して設定電圧値を下げ、次に「増加」キーを使用して目的の値に調整してください。

よくある質問

Q1：このテスターは変圧器油の状態監視スペシャリストに適していますか？

はい、XHYS101は、基本的な破壊電圧試験を超える油の状態監視プログラムに最適な機器です。BDVテスターは重大な汚染のみを特定しますが、この機器はtan δ（誘電損失正接）とDC抵抗率を測定します。これらのパラメータは、酸化、熱ストレス、極性汚染物質の蓄積による油の初期劣化を明らかにします。状態監視スペシャリストは、これらのパラメータを時間とともに追跡して、残りの油寿命を予測し、証拠に基づいた油交換予算を構築できます。

Q2：高電圧研究室はこれを材料特性評価に使用できますか？

もちろんです。新しい絶縁油（合成エステル、天然エステル、ナノ流体、混合誘電体）を開発する研究室では、温度範囲全体で精密な誘電特性評価が可能な機器が必要です。XHYS101の40～120℃の範囲と±0.5℃の精度、±5%のtan δ精度は、出版品質のデータを提供します。20 TΩ・mまでのDC抵抗率測定は、HVDC用途に使用される超高純度合成流体の特性評価に特に価値があります。

Q3：電気的フォレンジック故障解析会社にどのように役立ちますか？

変圧器が故障した場合、フォレンジック調査員は根本原因を特定する必要があります。油の状態は重要な証拠です。XHYS101は定量的な誘電データを提供します。低抵抗率でtan δが高い場合は、アーク放電による導電性汚染を示します。抵抗率が正常でtan δが高い場合は、酸化を示唆します。比誘電率の変化は、水分浸入を示唆する可能性があります。これらの測定値は、溶解ガス分析と組み合わせて、保険請求および訴訟支援のための包括的なフォレンジック証拠を提供します。

Q4：変圧器寿命延長および資産管理コンサルタントに適していますか？

変圧器の寿命延長と交換の決定についてアドバイスする資産管理コンサルタントは、数百万ドルに及ぶ推奨事項を正当化するために客観的なデータが必要です。XHYS101の誘電損失と抵抗率の測定は、残りの有用寿命をモデル化するために必要な詳細な油の状態データを提供します。高温でのtan δのトレンド分析は、変圧器寿命評価のゴールドスタンダードである重合度（DP）と相関する絶縁紙の劣化を明らかにします。

Q5：油再生専門家は、処理効果の検証にこれを使用できますか？

ろ過、脱ガス、クレイ処理を通じて使用済み変圧器油を処理する油再生会社は、再生油が仕様を満たしていることを証明する必要があります。XHYS101は、完全な前後での誘電特性プロファイルを提供します。初期測定で汚染度を定量化し、再生後の測定で許容範囲への回復を確認します。この文書化された改善は、再生投資を正当化し、再生油がサービスで信頼性高く機能することの品質保証を提供します。
