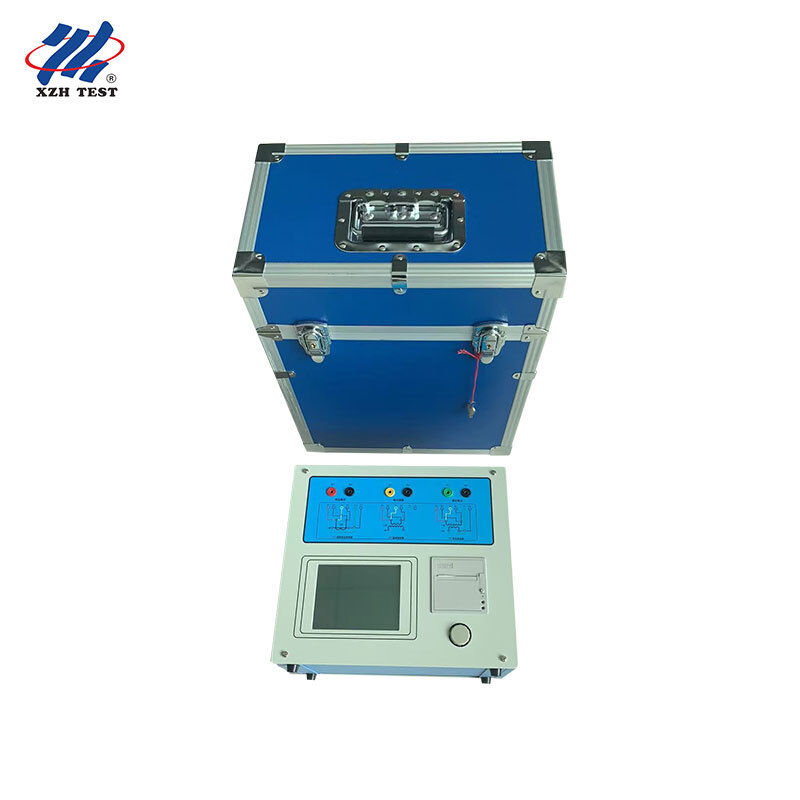

周波数変換CT PTアナライザー変圧器テスター | 60kV屈折点| XHTX206
XHTX206周波数変換CT PTアナライザーは、電力業界向けに開発された新世代の包括的な変圧器特性テスターであり、従来の変圧器、昇圧器、電流増幅器の組み合わせに取って代わります。高性能DSPおよびFPGAプラットフォームを備えた高度な周波数変換テスト技術に基づいており、保護クラス、計量クラス、TPクラスの変流器の励磁（電圧-アンペア）特性、変流比、極性、二次巻線抵抗、二次負荷、変流比誤差および角度誤差テスト、ならびにPT電磁ユニットの励磁特性、変流比、極性および二次巻線抵抗テストを完全に満たします。この機器は、専門の変圧器検証において、より高い自動化、より優れた安定性、および大幅に改善されたテスト効率を提供します。
用途と対象者:送配電網会社の保守部門および送配電エンジニアリング請負業者（EPC）、風力・太陽光発電所の電気試運転チーム、鉄鋼、セメント、化学プラントなどの大規模産業企業の電気試験ラボ、電気試験サービス会社および機器レンタルプロバイダー、変圧器特性試験の実践的な教育のための電力職業訓練校向けに設計されています。
主な仕様
| パラメータ |
仕様 |
| テスト対象 |
CT（保護/計量/TPクラス）、PT電磁ユニット |
| 出力 |
0～180Vrms、12Arms、36A（ピーク） |
| 電圧精度 |
±0.2% |
| CT変流比範囲 |
1～40000（1～2000 <0.1%; 2000～5000 <0.2%; 5000～35000 <0.5%）PT変流比範囲1～35000位相測定 |
| 精度±5分、分解能0.5分 |
二次巻線抵抗 |
| 0～600Ω、 <0.5% ±2mΩ |
AC負荷測定 |
| 二次負荷 |
電源AC220V ±10%、50Hz |
| 作業環境 |
-10～50℃、湿度≤90%寸法/重量 |
| 365×290×153mm / <10kg |
主な特徴 |
| 周波数変換方式により、CT/PT励磁特性曲線および10%誤差曲線がテストされ、180Vrms出力と12Arms（36Aピーク）電流のみで60kVまでの屈折点を処理します。 |
標準CT、ブースター、負荷箱、電圧調整器、または重い電流ケーブルなしで、変流器の現場検証が可能になり、作業負荷が大幅に軽減され、効率が向上します。 |
| 変流比誤差±0.1%、角度誤差±5分以内で、変流比範囲1～40000の0.2Sクラス変流器のフィールドテストを可能にします。 |
屈折点電圧/電流、10%（5%）誤差曲線、許容限度係数（ALF）、機器安全係数（FS）、二次時定数（Ts）、残留係数（Kr）、飽和および非飽和インダクタンスを自動計算します。負荷を除くすべてのCTテストで、単一の配線スキームでCT直流抵抗、励磁、変流比、極性のワンキーテストを実行し、GB1208（IEC60044-1）、GB16847（IEC60044-6）、GB1207規格に準拠します。 |
オプションの専用電流ブースターは、現場貫通テスト用に180Aを出力します。
P、TPY、計量、PR、PX、TPS、TPX、TPZなどのCTグレードに適しており、変圧器タイプとクラスに基づいて自動的に標準が選択されます。
高度な機能
動的な中国語グラフィカルインターフェイスと、選択された各テスト項目の自動配線図により、オペレーターを段階的にガイドします。
5.7インチグラフィック半透過型LCDは、直射日光下でも屋外での作業で明確に読み取れます。
ロータリー光電マウスにより、高速で直感的なパラメータ入力と操作が可能です。
内蔵プリンターによる自動テストレポート印刷。電源オフ保持機能付きで最大1000グループのデータを保存します。
9kg未満のポータブル構造で、フィールド輸送が容易です。
4端子測定法により、リード抵抗誤差を排除し、正確な二次巻線抵抗測定を実現します。
変流器のテスト項目
テスト項目
説明
二次巻線抵抗
4端子法でCT二次巻線直流抵抗を測定、範囲0～600Ω
励磁特性
CTおよびPT電磁ユニットの電圧-アンペア特性曲線テスト
| 変流比と極性 |
ワンキー操作でCT/PT変流比精度と巻線極性をチェック |
| 二次負荷 |
AC負荷を1000VAまで測定、精度<0.5% ±0.02VA |
| 変流比誤差と角度誤差 |
変流比誤差±0.1%、角度誤差±5分以内で計算 |
| 貫通テスト |
オプションのブースターを使用すると、180Aまでの貫通テストが可能 |
| 規格準拠とテスト原理 |
XHTX206は、励磁特性テストのために低周波法テスト原理に従っており、テスト電圧と電流を大幅に削減しながら測定精度を維持します。また、保護クラス変流器の性能を評価するために10%誤差曲線計算方法を適用し、エンジニアが障害条件下で保護デバイスが正しく動作するかどうかを確認するのに役立ちます。すべてのテストはGB1208（IEC60044-1）、GB16847（IEC60044-6）、GB1207規格に準拠しており、機器は変圧器のタイプとクラスに応じて適切な規格を自動的に選択し、世界中の電力会社や第三者ラボで受け入れられている一貫性のある再現可能な結果を保証します。ブッシング型、巻線型、窓型変流器を含むさまざまなCT構造について、マニュアルの付録には詳細な4端子配線図が記載されており、すべての構成で正確な測定のための正しい接続を保証します。機器の自己テスト機能は、テスト前に内部回路と測定チャネルを検証し、貫通テスト機能は完全な電流ループを検証するため、XHTX206は変圧器テストの専門家にとって完全な検証ソリューションとなります。 |
| よくある質問 |
Q1: XHTX206 CT PTアナライザーは誰向けに設計されていますか？ |
| 送配電網会社の保守部門および送配電エンジニアリング請負業者（EPC）、風力・太陽光発電所の電気試運転チーム、鉄鋼、セメント、化学企業などの電気試験ラボ、電気試験サービス会社および機器レンタルプロバイダー、電力職業訓練校向けに設計されています。 |
Q2: どのようなテストを実行できますか？ |
保護、計量、TPクラスのCTに対して、励磁（電圧-アンペア）特性、変流比、極性、二次巻線抵抗、二次負荷、変流比誤差および角度誤差テストを実行します。また、PT電磁ユニットに対して、励磁特性、変流比、極性、二次巻線抵抗テストを実行します。
Q3: 周波数変換技術はなぜ重要ですか？
周波数変換テストは、180Vrms出力と12Arms電流のみを使用して完全な励磁特性曲線と10%誤差曲線を生成しますが、60kVまでの屈折点を持つCTを処理できるため、かさばる高電圧ブースターや大電流源の必要がなくなります。
Q4: 標準変圧器なしでCTを現場で検証できますか？
はい。標準CT、ブースター、負荷箱、電圧調整器、または重い電流ケーブルなしで、変流器を現場で検証し、変流比誤差±0.1%、角度誤差±5分以内の精度を達成し、0.2SクラスCTのフィールドテストに十分です。
Q5: どのような付属品、梱包、配送条件が適用されますか？
180A貫通テスト用のオプションの専用電流ブースターが利用可能です。機器は木製梱包で5～8営業日以内に配送され、支払い条件はT/T、最小注文数量は1セットです。
