| 起源の場所: | 中国・陝西省西安 |
| ブランド名: | XZH TEST |
| 証明: | ISO CE |
| モデル番号: | XHTX206 |

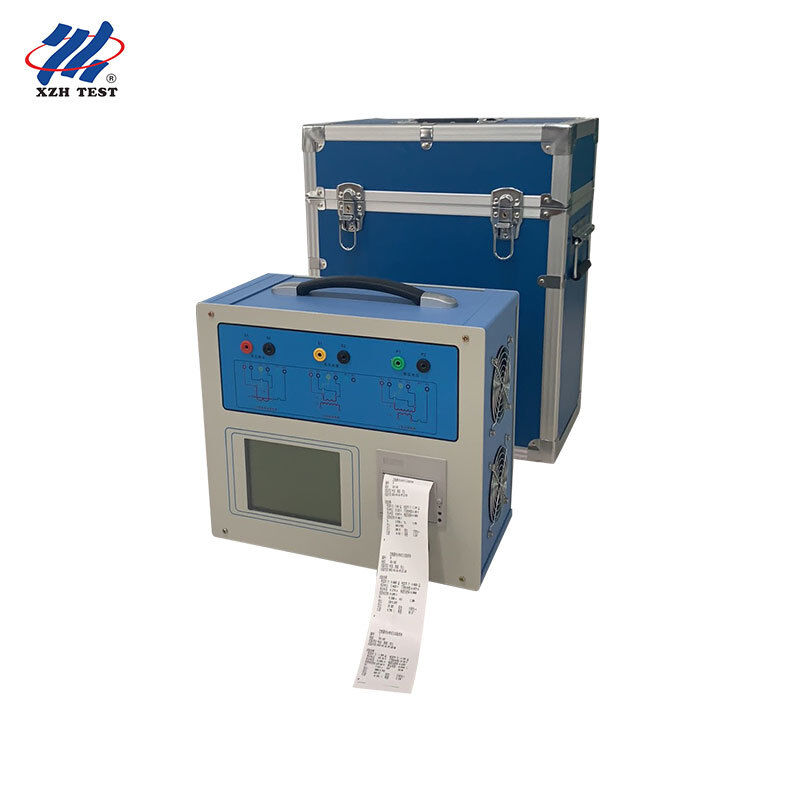

XHTX206 CT PT Testerは,電力産業用の包括的なトランスフォーマー特性分析機です.高性能のDSPとFPGAプラットフォームで,高度な周波数変換テスト技術で構築されたこれは,興奮 (ボルト-アンペア) 特性,変換比,極度,二次巻き込み抵抗,二次負荷,比率誤差および角度誤差の保護クラスのテストをカバーします.計量級およびTP級の電流変圧器PT電磁ユニットの興奮特性,変換比,極性,二次巻き込み抵抗,比誤差テストをサポートする.広範な市場調査と理論研究によって開発された新しい世代のツールとして変速変換器,ステップアップ変換器,電流増幅器の伝統的な組み合わせを代替し,より高い自動化を実現しますより高い安定性と,プロのトランスフォーマー検証のための試験効率の著しく向上.
| パラメータ | 仕様 |
|---|---|
| 試験対象 | CT (保護/計測/TPクラス),PT電磁ユニット |
| 生産量 | 0~180Vrms,12Arms,36A (ピーク) |
| 圧力の精度 | ±0.2% |
| CT比率範囲 | 1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| PT比率範囲 | 1~35000 |
| 段階測定 | 精度 ±5分,解像度 0.5分 |
| 2次回転抵抗 | 0~600Ω,<0.5% ±2mΩ |
| AC負荷測定 | 0~1000VA,<0.5% ±0.02VA |
| 電源 | AC220V ±10%,50Hz |
| 労働環境 | -10~50°C,湿度 ≤90% |
| 寸法 / 重量 | 365×290×153mm / <10kg |
総合的なCT/PTテスト能力,周波数変換技術,自動レポートXHTX206は,トランスフォーマー特性の分析のための実験室レベルの精度とフィールド準備の便利性を提供します装置の高度な自己試験と流量試験機能は,運用チームにとってその価値をさらに拡大します.正式な試験が始まる前に,測定チェーン全体を完全に検証できるようにする.
| 試験項目 | 記述 |
|---|---|
| 2次回転抵抗 | 測定 CT 二次巻き直流抵抗 4端末方法 0~600Ω範囲 |
| エキサイゼーション特性 | CTとPT電磁単位のボルトアンペア特性の曲線を試験する |
| トランスフォーメーション比と偏性 | CT/PT比の精度とワンキーの操作でローリングの極度をチェックする |
| 二次的な負担 | 1000VAまでの交流負荷を測定し,精度 <0.5% ±0.02VA |
| 比率エラーと角度エラー | 割合誤差を ±0.1% 以内,角度誤差を ±5min 以内で計算する. |
| 流量検定 | 選択可能なブースターで,現場での流量試験のために最大180Aの出力 |
XHTX206は,興奮特性試験のための低周波方法試験原理に従います.測定精度を維持しながら,必要な試験電圧と電流を大幅に削減する保護級の電流トランスフォーマーの性能を評価するために,10%の誤差曲線計算方法も適用します.エンジニア が 障害 の 状態 で 保護 装置 が 正しく 動作 する か を 確認 する ため にすべての試験はGB1208 (IEC60044-1),GB16847 (IEC60044-6) とGB1207規格に準拠しており,計器はトランスフォーマー型とクラスに応じて適切な規格を自動的に選択します.安定した世界中で公益事業や第三者研究所によって受け入れられる.
ブッシュ型,ワンド型,ウィンドウ型電流トランスフォーマーを含む様々なCT構造については,手帳の附属書には,4つの端末のワイヤリング図が詳細に示されています.すべての構成で正確な測定のために正しい接続を保証する計器の自己試験機能は,試験の前に内部回路と測定チャネルを検証し,通過流量試験機能は,完全な電流ループを検証します.XHTX206 を トランスフォーマー テスト プロフェッショナル の 完全な 検証 ソリューション に する.
