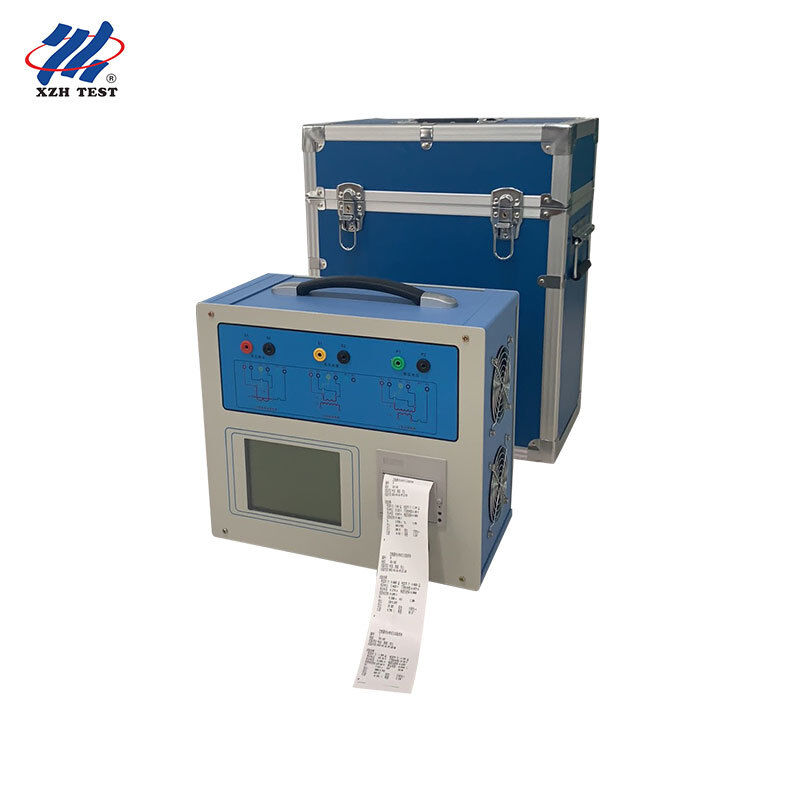

CT PT アナライザー トランスフォーマー 特性テスト 周波数変換 XHTX206
XHTX206 CT PT分析機は,電力産業のために開発された新世代の包括的なトランスフォーマー特性テスト機で,従来の変速率トランスフォーマーに取って代わります.ステップアップトランスフォーマーと電流ブースター高性能のDSPとFPGAプラットフォームの先端の周波数変換テスト技術に基づいて,興奮 (ボルト-アンペア) 特性,変換比,極度,二次回転抵抗保護級,計測級,TP級の電流トランスフォーマーの二次負荷,比率誤差,角度誤差の試験,および興奮特性,比率,PT電磁ユニットの極性および二次回転抵抗試験.
アプリケーションとターゲット:電流トランスフォーマーと電圧トランスフォーマー 製造者の工場受付試験,電力科学研究機関,高圧試験ラボのために作られたリレー保護の施工技術者標準的なトランスフォーマー,ブースター,ロードボックスなしで現場でのCT/PT検証を必要とする電力建設の委託部門.
基本規格
| パラメータ |
仕様 |
| 試験対象 |
CT (保護/計測/TPクラス),PT電磁ユニット |
| 生産量 |
0~180Vrms,12Arms,36A (ピーク) |
| 圧力の精度 |
±0.2% |
| CT比率範囲 |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| PT比率範囲 |
1~35000 |
| 段階測定 |
精度 ±5分,解像度 0.5分 |
| 2次回転抵抗 |
0~600Ω,<0.5% ±2mΩ |
| AC負荷測定 |
0~1000VA,<0.5% ±0.02VA |
| 電源 |
AC220V ±10%,50Hz |
| 労働環境 |
-10~50°C,湿度 ≤90% |
| 寸法 / 重量 |
365×290×153mm / <10kg |
主要 な 特徴
周波数変換方法では,CT/PT興奮特性の曲線と10%の誤差曲線をテストし,180Vrmsの出力と12Arms (36Aピーク) の電流のみで60kVまでの屈折点を処理する.
標準CT,ブースター,負荷箱,電圧調節器,重電流ケーブルのない電流変圧器の現場検証により,作業量を大幅に削減し効率を向上させる.
比率誤差 ±0.1% 以内,角誤差 ±5min 以内で,比率範囲 1~40000 の 0.2S 級電流トランスフォーマーのフィールド試験を可能にします.
折り点電圧/電流,10% (5%) の誤差曲線,精度制限因数 (ALF),儀器安全因数 (FS),二次時間定数 (Ts) を自動的に計算する.残留係数 (Kr)飽和したおよび不飽和した誘導度
CT DC抵抗,刺激,比率,極度を1つの鍵でテストし,負荷を除くすべてのCT試験に1つのワイヤリングスキームを使用して,GB1208 (IEC60044-1),GB16847 (IEC60044-6) およびGB1207規格を満たす.
任意の専用電流ブースター出力180A,現場での通流試験用.
アドバンスト機能
選択された試験項目に応じて表示される自動配線図の付いた中国語の完全な動的グラフィックインターフェース.手動参照は必要ありません.
5.7インチのグラフィック・トランスフレクト LCD,直接太陽光ではっきり見える.
回転式光電マウス操作で 素早く簡単にパラメータを入力できます
組み込みプリンタは試験報告を自動的に印刷し,電源停止保持で最大1000組の試験データを保存する.
9kg未満の総重さで持ち運べるデザインで フィールドサイトに運ぶのに便利です
総合的なCT/PT検査機能,周波数変換技術,自動レポート生成を組み合わせますXHTX206は,トランスフォーマー特性試験のための実験室レベルの精度とフィールド準備の便利性を提供します..
よくある質問
Q1: XHTX206 CT PT 解析器は誰のために設計されていますか?
CT/PT 製造者の工場受付試験,電力の科学研究機関,高電圧試験ラボ,リレー保護の技術者,サブステーションの移転と予防保守チーム発電所の建設部門は,現場でのトランスフォーマー検証を行っています.
Q2: どんな検査ができるの?
刺激 (ボルト・アンペア) 特性,変換比,極度,二次巻き込み抵抗,二次負荷,比率誤差,角度誤差のテストを保護するために実行する.計測機とTPクラスCTPT電磁ユニットの興奮特性,比率,極度,二次巻き込み抵抗試験
Q3:周波数変換技術が重要なのはなぜですか?
周波数変換試験では, 180Vrms の出力と 12Arms の電流のみを用いて,完全な興奮特性曲線と 10% の誤差曲線を生成しますが, 60kV までの屈曲点を持つ CT を処理します.高圧ブースターや大きな電流源の必要性をなくす.
Q4:標準トランスフォーマーなしで現場でのCTを検証できますか?
はい.標準CT,ブースター,負荷箱,電圧調節器,重電流ケーブルなしで現場の電流トランスフォーマーを検証し,比率誤差 ±0.1%と角度誤差 ±5分以内に達成します.0 に十分.2S級CTフィールドテスト
Q5: どんなアクセサリー,パッケージ,配送条件が適用されますか?
180Aの流量試験のためにオプション専用の電流ブースターが利用可能である. 楽器は5-8日以内に木製のパッケージで配達され,T/T支払いと1セットのMOQがあります.
