| 起源の場所: | シアン市,シャンシー,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE ISO |
| モデル番号: | XHGG501D |
電力ケーブル故障のテスト手順
ケーブル故障テスターは、電力ケーブルの故障を見つけるために以下の手順を踏む必要があります。
(1) 故障したケーブルの理解：耐電圧レベル、ケーブル長、絶縁媒体、絶縁抵抗、埋設経路、および故障の原因。
(2) ケーブル故障の性質の分析：ケーブル故障テスターの「低電圧パルス」を使用して、故障したケーブルのすべての相線の長さをテストし、故障したケーブルの電波伝播速度を校正します。絶縁抵抗テスターを使用して、故障絶縁抵抗値を測定します。
(3) 適切なテスト方法の選択：ケーブル故障テスターを使用して、ケーブル故障の粗テストを実行します。
(4) ケーブル故障点の精密測定：埋設ケーブルの方向と深さの検索、および故障点の精密測位を含みます。
(5) エラー分析：ケーブル故障テスト結果のエラー分析（測定エラー、伝播速度の誤解釈エラー、機器エラー）を実施します。

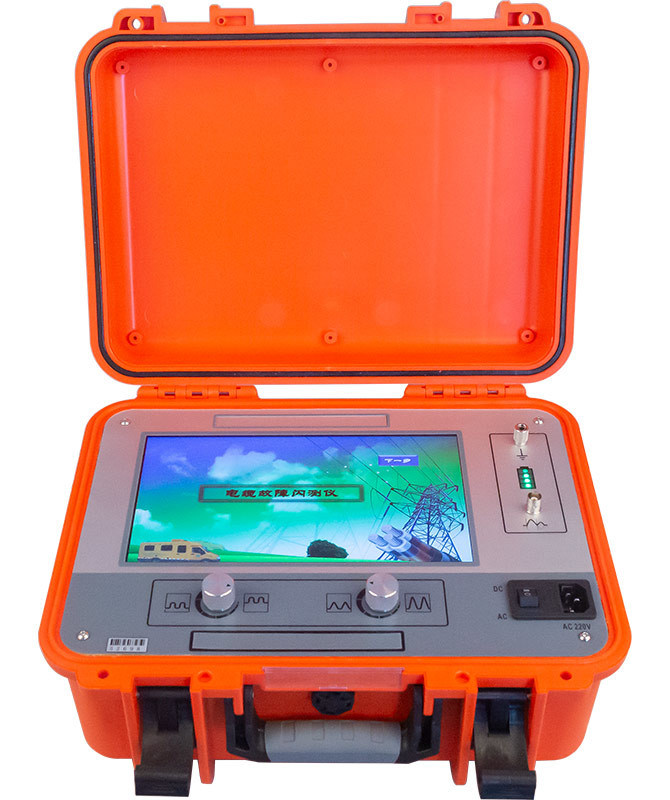

XHGG501D地下ケーブル故障ロケーターは、シンプルな操作ソフトウェアインターフェース、シングルチップ集中制御、タッチ操作モード、大容量リチウムイオンバッテリー内蔵で、安定性と信頼性が高く、使いやすいです。
このケーブル故障ロケーターは、電力ケーブル故障の状態と故障距離を測定および分析するための特殊な機器です。このケーブル故障ロケーターは、最新の電子技術を採用して、信号フィルタリング、取得、データ処理、グラフィック表示、およびグラフィック分析を実現し、ケーブル速度測定、ケーブル長テスト、ケーブル故障距離テスト、抵抗テストを完了します。
XHGG501Dは、低抵抗、短絡、断線、および断線故障、ならびに漏れ高抵抗およびフラッシュオーバー高抵抗故障の電力ケーブル、同軸ケーブル、街灯ケーブル、埋設ワイヤーなど、さまざまな断面とさまざまな媒体のさまざまな材料に適しています。
特徴
工業用10インチLCDディスプレイ、動作温度-20℃～+60℃
シングルチップ集中制御、タッチ操作モード、強力な耐干渉能力
距離測定、速度測定、抵抗測定などの機能を備えています
全自動連続サンプリング、波形キャプチャはタイムリーかつ正確
低電圧パルスサンプリング方法、フラッシュオーバーサンプリング方法
大容量バッテリーパック内蔵、使いやすい
保護ケースを採用、PI54以上
技術パラメータ：
| サンプリング周波数 | 100MHz |
| パルス幅 | 0.1uS/2uS |
| 最小分解能 | 0.5m |
| テストブラインドゾーン | ≤20m |
| 測定範囲 | ≤30km |
| 測定誤差 | ≤±(0.5%×L+1m)、Lはケーブル長 |
| 電源モード | 充電220VAC±10%、50Hz/60Hz;内蔵5200mAHリチウムバッテリー電源; |
| 作業条件 | -20～+60℃、相対湿度≤90%； |
