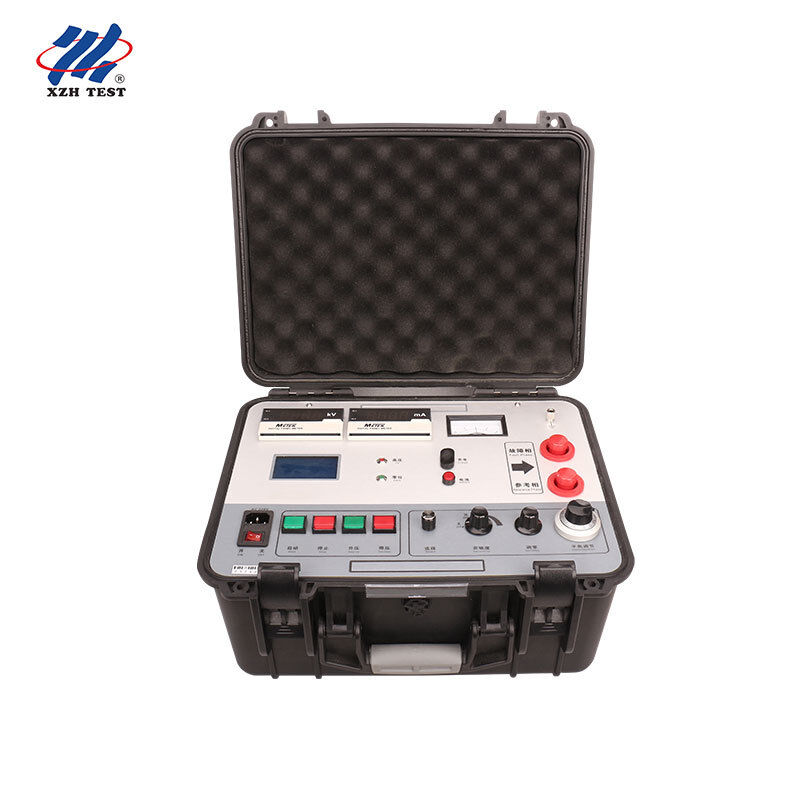

マレーブリッジ ケーブルシースフォルトプリロケーター XHHG521A 7500V 高精度 短尺ケーブルテスト用ブラインドエリアなし

タイムドメインリフレクトメーター（TDR）ケーブルフォルトロケーターは、ケーブルにパルスを送信し、フォルト地点から反射が戻るまでの時間を測定することで機能します。この方法は中間フォルトには有効ですが、固有の制限があります。測定が行われる前に、送信パルスが物理的にフォルトまで往復する必要があります。フォルトがテスト端から数メートル以内にある場合、または数十メートルしかない短いケーブルにある場合、TDRの受信機が初期送信から回復する前に戻りパルスが到着し、測定デッドゾーンが作成されます。これは「ブラインドエリア」と呼ばれます。

XHHG521Aは、この制限を完全に排除します。高電圧で動作する精密抵抗ブリッジであるマレーブリッジ原理に基づき、伝送時間ではなく、既知の基準に対してフォルト抵抗を比例的に測定します。最小ケーブル長、ブラインドエリア、ケーブル終端付近の曖昧さはありません。

1. ブリッジ設定: XHHG521Aは、2つのアームを持つ平衡型ホイートストンブリッジを形成します。一方はテスト中のケーブル（フォルト相＋リターンパス）を含み、もう一方は精密校正されたポテンショメーターを含みます。ブリッジは高電位（最大7500V）で通電され、高抵抗フォルトを測定可能な導通状態に分解します。
2. バランス調整: オペレーターは、検流計の感度を最適にするために出力電流（推奨5～40 mA）を調整し、次に検流計がゼロになるまでポテンショメーターを調整します。これにより、ブリッジが平衡したことが示されます。平衡時、ポテンショメーター側の抵抗比は、フォルト区間の抵抗比とリターンパスの抵抗比に等しくなります。
3. 自動計算: 平衡後、マイクロコントローラーは、事前に入力されたケーブル長を使用して、ポテンショメーター比をフォルト距離に変換します。結果は直接表示されます — 手動計算や波形解釈は不要です。
4. 7500Vが重要な理由: 地中ケーブルのシースフォルトは、多くの場合、10kΩから数MΩの高抵抗漏洩経路として現れます。7500Vの無負荷電圧は、これらの抵抗を5～40 mAのバランス電流で安定した導通に分解するのに十分であり、低電圧オームメーターでは開放回路に見えるフォルトでも正確なブリッジバランスを可能にします。
5. 4端子測定: XHHG521Aは、2芯高電圧ケーブルを介してケルビン（4線式）測定トポロジーを採用しています。電圧検出パスと電流伝達パスは機器で分離されており、従来の2線式ブリッジで系統誤差を引き起こすリード線抵抗を排除します。

• 低電位制御パネル: すべてのオペレーター制御、ディスプレイ、ポテンショメーターインターフェースは接地電位に維持されます。高電圧源とブリッジ回路は、別の絶縁コンパートメント内に収容されています — オペレーターは昇圧された電位の表面に触れることはありません。
• ゼロ位置保護: 電圧レギュレーターが最小設定でない限り、高電圧を投入できません — 最大出力での誤った通電を防ぎます。
• 統合保護ケース: 高電圧源とブリッジは、現場輸送用に定格された単一のポータブル保護エンクロージャーに収容されています。現場で接続する露出した高電圧配線や別個のモジュールはありません。
• 調整可能な出力: 電圧は、R型トランスを備えたボタン制御の電動レギュレーターによって調整されます — ゼロから7500Vまでスムーズで段階のない調整が可能です。バランス測定が完了したら、電圧をゼロに下げて安全に切断します。

1. 分離と検証: 両端のすべての機器からケーブルを切断します。絶縁抵抗テスターを使用してフォルト相を検証します — 抵抗値を確定して、正しいブリッジ電流を設定するのに役立てます
2. ブリッジを接続: XHHG521Aの2芯高電圧ケーブルを接続します。一芯をフォルト導体へ、もう一芯をリターンパス（健全な相またはケーブルアーマー）へ接続します。機器アースをステーションアースに接続します
3. ケーブル長を入力: フロントパネルのコントロールを使用して、総ケーブル長をメートル単位で入力します。機器はこの値を保存し、自動距離計算に使用します
4. 通電とバランス: フォルトが安定した電流（推奨5～40 mA）で導通するまで電圧を上げます。検流計がゼロになるまでポテンショメーターを調整します — 機器が自動的にフォルト距離を計算して表示します
5. 通電解除と検証: 電圧をゼロに下げ、切断し、結果を記録します。重要な測定の場合は、反対側のケーブル端から検証します — 2つの距離測定値は合計で総ケーブル長になるはずです
