| 起源の場所: | シアン,山西,中国 |
| ブランド名: | XZH TEST |
| 証明: | CE, ISO |
| モデル番号: | XHBX1501 |

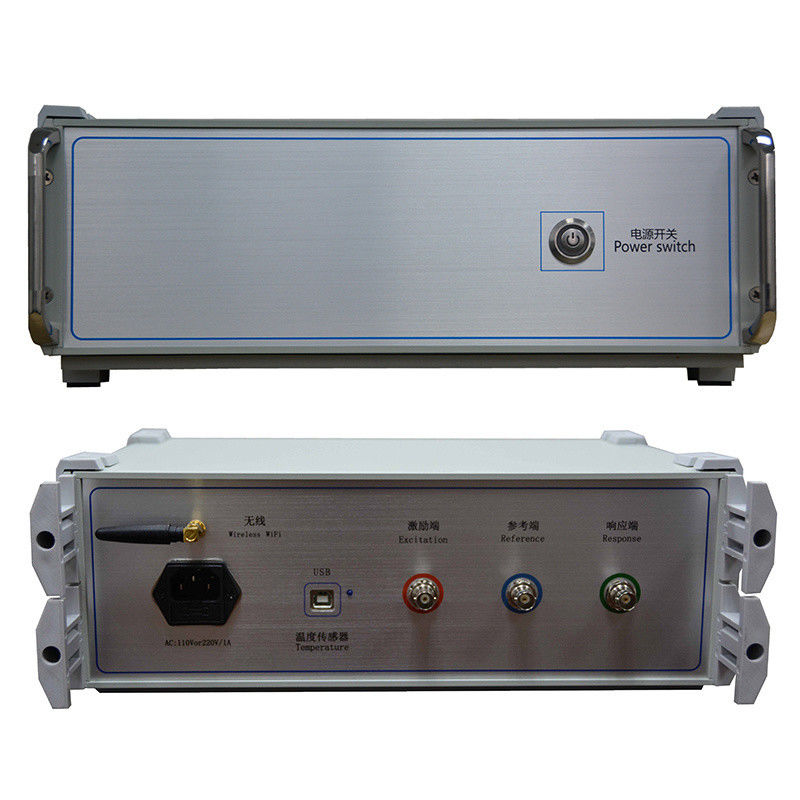

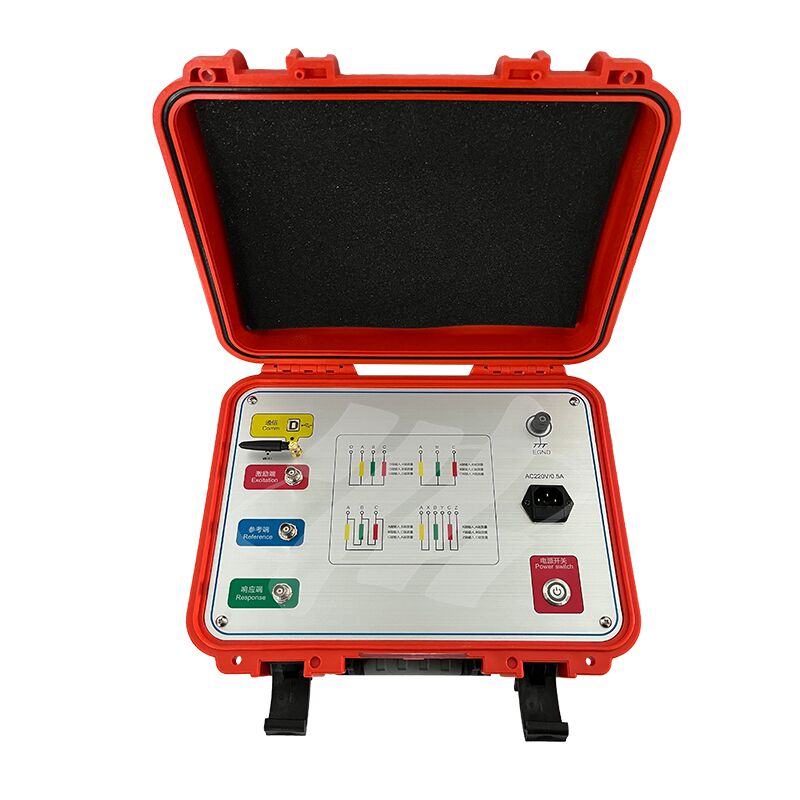

Xzh トランスフォーマー回転変形試験器の周波数応答分析方法
トランスフォーマー巻き込み変形テストベースは,トランスフォーマー巻き込みの特徴的なパラメータの測定に基づいて,トランスフォーマー内部欠陥の正確な診断を行うことができます.先進国によって開発・改良された周波数応答分析 (FRA) 方法を用いて| 振幅測定範囲 | (-120 dB) から (+20 dB) |
| 振幅測定の精度 | 0.1dB |
| シグナル入力インペダンス: | 1MΩ |
| シグナル出力インペダンス | 50Ω |
| シグナル出力幅 | ± 20V |
| テストの繰り返しの割合 | 990.9% |
| 計測器の寸法 | (LxWxH) 300X340X120 (mm) |
| 計器のアルミ箱のサイズ | (LxWxH) 310X400X330 (ミリ) |
| 総重量 | 体重は13kg |
| 動作温度 | -10°Cから+40°C |
| 保存温度 | -20°Cから+70°C |
| 相対湿度 | <90%,凝縮しない |
主な性能特性
高速で高度に統合されたマイクロプロセッサを用いて取得と制御
ノートPCと機器の間で使用される通信USBインターフェース.
ラップトップと機器の間の通信は,無線Bluetoothインターフェイスまたは無線WIFIインターフェイスを使用することができます (オプション)
ワイヤレス WIFI インターフェースはタブレットコンピュータやスマートフォンで便利に使用できます.
ハードウェアは専用DDSデジタル高速スキャン技術 (米国) を採用し,巻き込みが歪み,突起,シフト,傾斜,ターン間短回路変形と相間接触短回路.
高速のダブルチャネル16ビットA/Dサンプリング (フィールドテストでは,タップチェンジャーを移動し,波曲線は明らかな変化を示します).
信号出力幅はソフトウェアで調整され,最大幅ピーク値は ±10Vである.
について コンピュータはテスト結果を自動的に分析し,電子文書 (Word) を生成します.
この計器は,線形周波数スキャニング測定とセグメント周波数スキャニング測定の2つの測定機能を有し,中国の2つの技術グループの測定モードと互換性がある.
振幅周波数特性は,振幅周波数特性のテストに関する国家技術仕様に準拠する.X座標 (周波数) は線形インデックスと対数インデックス線形インデックスとロガリズムインデックスで曲線を印刷できます.ユーザーは実際のニーズに応じてどちらかを選択できます.
自動試験データ分析システム
