変圧器は設計・製造されると、その巻線と内部構造は固定されます。多巻線変圧器の巻線では、同一の電圧定格と巻線方法が固定パラメータ（Ci、Li）につながり、各巻線の周波数領域特性応答が固定されます。その結果、三相巻線の周波数スペクトルを効果的に比較できます。
試験中に巻線間短絡/相間短絡が発生した場合、輸送時の衝撃による巻線の移動、または短絡/故障運転中の電磁力による巻線の変形により、変圧器巻線の分布パラメータは変化します。これらの変化は、周波数応答振幅の変動や共振周波数のオフセットを含む、変圧器の元の周波数領域特性を乱します。応答分析を用いて設計された当社の変圧器巻線テスターは、内部変圧器の故障を検出するための最先端の非破壊ツールであり、63kV～500kVの電力変圧器に適用可能です。
このテスターは、変圧器巻線パラメータが異なる周波数範囲でどのように応答するかを定量化します。パラメータ変化の大きさ、周波数応答変動の振幅/領域、およびトレンドパターンを評価することにより、内部巻線変形の程度を評価します。これらの洞察を使用して、ユーザーは変圧器が深刻な損傷を受けており、オーバーホールが必要かどうかを迅速に判断できます。
周波数応答法の特徴:

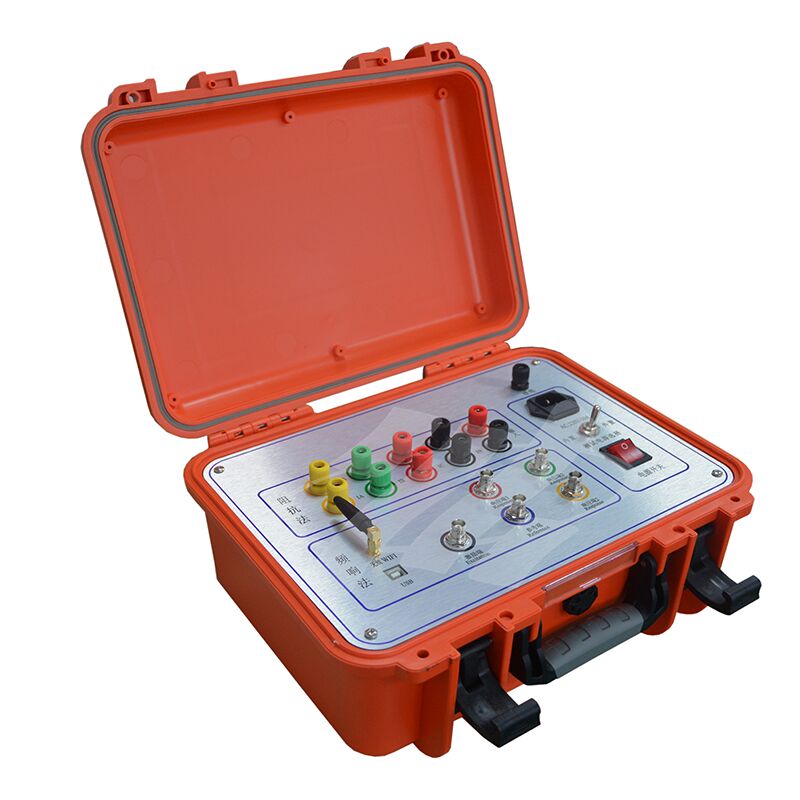

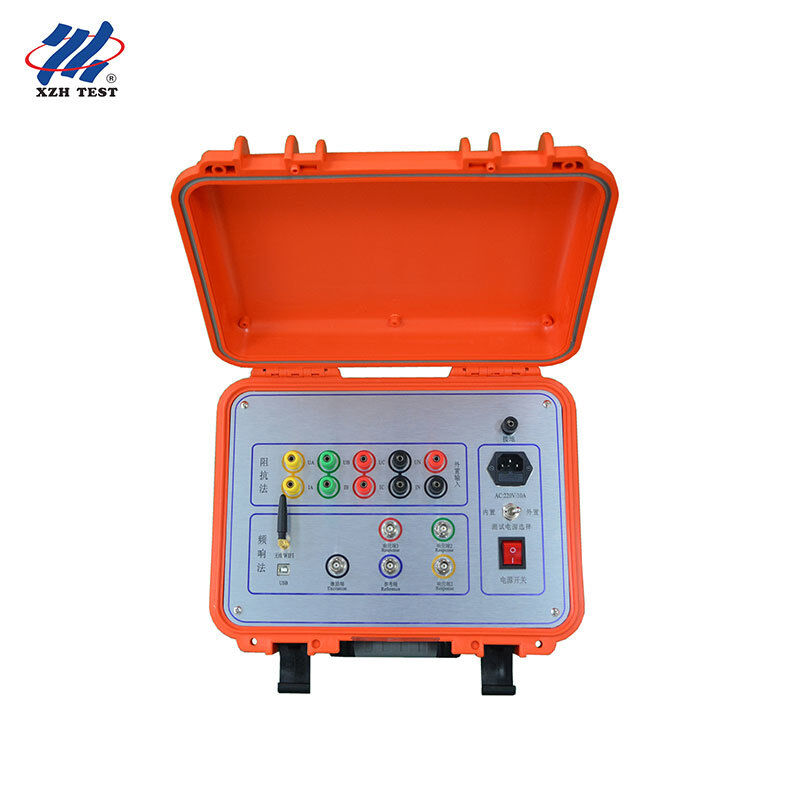

1. 変圧器巻線変形テスターは、測定ユニットと解析ソフトウェアで構成されます。測定ユニットは高速シングルチップマイクロコンピュータによって制御され、信号生成と信号測定で構成されます。測定ユニットはUSBインターフェースを介してタブレットまたはラップトップに接続されます。
2. 試験中は、変圧器の接続母線を取り外すだけで済みます。変圧器のカバーを持ち上げたり分解したりすることなく、すべての試験を完了できます。
3. 本器は複数のリニア周波数スイープ測定システムを備え、周波数スイープ範囲は最大10MHzです。周波数スイープ間隔は0.25kHz、0.5kHz、1kHzに設定でき、変圧器変形の詳細な分析が可能です。
4. 本器は高度にインテリジェントで使いやすく、自動レンジ調整や自動サンプリング周波数調整などの機能を備えています。
5. ソフトウェアはWindowsプラットフォームを使用し、互換性があります。ユーザーにより便利で使いやすい表示インターフェースを提供します。
6. 履歴曲線比較分析を提供し、複数の履歴曲線を同時にロードして観察できます。任意の曲線を選択して水平および垂直分析を行うことができます。専門家によるインテリジェントな分析および診断システムを備えており、変圧器巻線の状態を自動的に診断できます。6つの曲線を同時にロードし、各曲線に関連するパラメータを自動計算し、巻線変形を自動診断し、診断参照結論を提供できます。
7. ソフトウェアは強力な管理機能を備えており、現場使用のニーズを完全に考慮しています。環境条件パラメータを自動保存し、変圧器巻線変形診断の根拠を提供します。測定データは自動保存され、カラー印刷機能を備えているため、ユーザーはテストレポートを便利に生成できます。
8. ソフトウェアは非常にユーザーフレンドリーです。ほとんどの測定条件は選択可能なオプションです。詳細な変圧器パラメータは診断参照用に保存でき、現場で入力する必要はありません。情報は後で追加または変更できるため、使用がより便利になります。
9. ソフトウェアは非常にインテリジェントです。入力および出力信号を接続し、条件パラメータを設定すると、すべての測定作業を完了できます。測定中にいつでも履歴波形曲線を開いて比較および観察でき、いつでも測定を停止できます。
10. 各相の測定に必要な時間は60秒未満です。高、中、低巻線を持つ電力変圧器（容量と電圧レベルに関係なく）の巻線変形測定に必要な合計時間は10分を超えません。11. 変圧器を測定する際、配線担当者は信号入出力リードを自由に配置でき、測定結果に影響を与えません。配線担当者は変圧器のオイルタンクの上に留まることができ、はしごを降りる必要がないため、労力を軽減できます。
